ＴｉＡｌＮコート超硬バニシング刃付ドリルレギュラー（オイルホール付）

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,800円～15,860円

税込単価: 6,380円～17,446円

【特長】・外周にバニシング刃を持ったマージン部を設けることで、穴加工と穴仕上げ...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
先端角 (°)
140
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
有
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が10型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●外周にバニシング刃を持ったマージン部を設けることで、穴加工と穴仕上げ加工とを同時に行うことが可能です。
●一般鋼からステンレス鋼まで幅広い被削材に対応できます。
●内部給油により、効率よく切りくずを排出し、工具寿命を向上させます。
ＴｉＡｌＮコート超硬バニシング刃付ドリル　レギュラー（オイルホール付）:関連画像

ＴｉＡｌＮコート超硬バニシング刃付ドリル　レギュラー（オイルホール付）:関連画像

推奨切削条件

型番 TAC-HBNESDR

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
切削速度	70～130（m/min）		50～90（m/min）		20～60（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
2	0.107	14410	0.097	10320	0.075	7210
3	0.13	9620	0.117	6890	0.104	4810
4	0.156	7280	0.13	5200	0.117	3640
5	0.182	5850	0.156	4160	0.13	2860
6	0.234	4810	0.208	3510	0.182	2470
8	0.26	3640	0.234	2600	0.208	1820
10	0.325	2860	0.26	2080	0.234	1430
13	0.39	2210	0.325	1560	0.26	1170

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬バニシング刃付ドリル　レギュラー（オイルホール付）:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	28	66	6	±0.0030	0～-0.008	1個
4	36	74	6	±0.0040	0～-0.008	1個
5	44	82	6	±0.0040	0～-0.008	1個
6	44	82	6	±0.0040	0～-0.008	1個
8	53	91	8	±0.0045	0～-0.009	1個
9	61	103	10	±0.0045	0～-0.009	1個
10	61	103	10	±0.0045	0～-0.009	1個
11	71	118	12	±0.0055	0～-0.011	1個
12	71	118	12	±0.0055	0～-0.011	1個
13	71	124	14	±0.0055	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

5,800円 ( 6,380円 )	在庫品1日目当日出荷可能
6,110円 ( 6,721円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	在庫品1日目当日出荷可能
7,750円 ( 8,525円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能
10,160円 ( 11,176円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
12,110円 ( 13,321円 )	在庫品1日目当日出荷可能
13,010円 ( 14,311円 )	在庫品1日目当日出荷可能
15,860円 ( 17,446円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・外周にバニシング刃を持ったマージン部を設けることで、穴加工と穴仕上げ加工とを同時に行うことが可能
・一般鋼からステンレス鋼まで幅広い被削材に対応
・内部給油により、効率よく切りくずを排出し、工具寿命を向（TAC－HBNESDR）

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

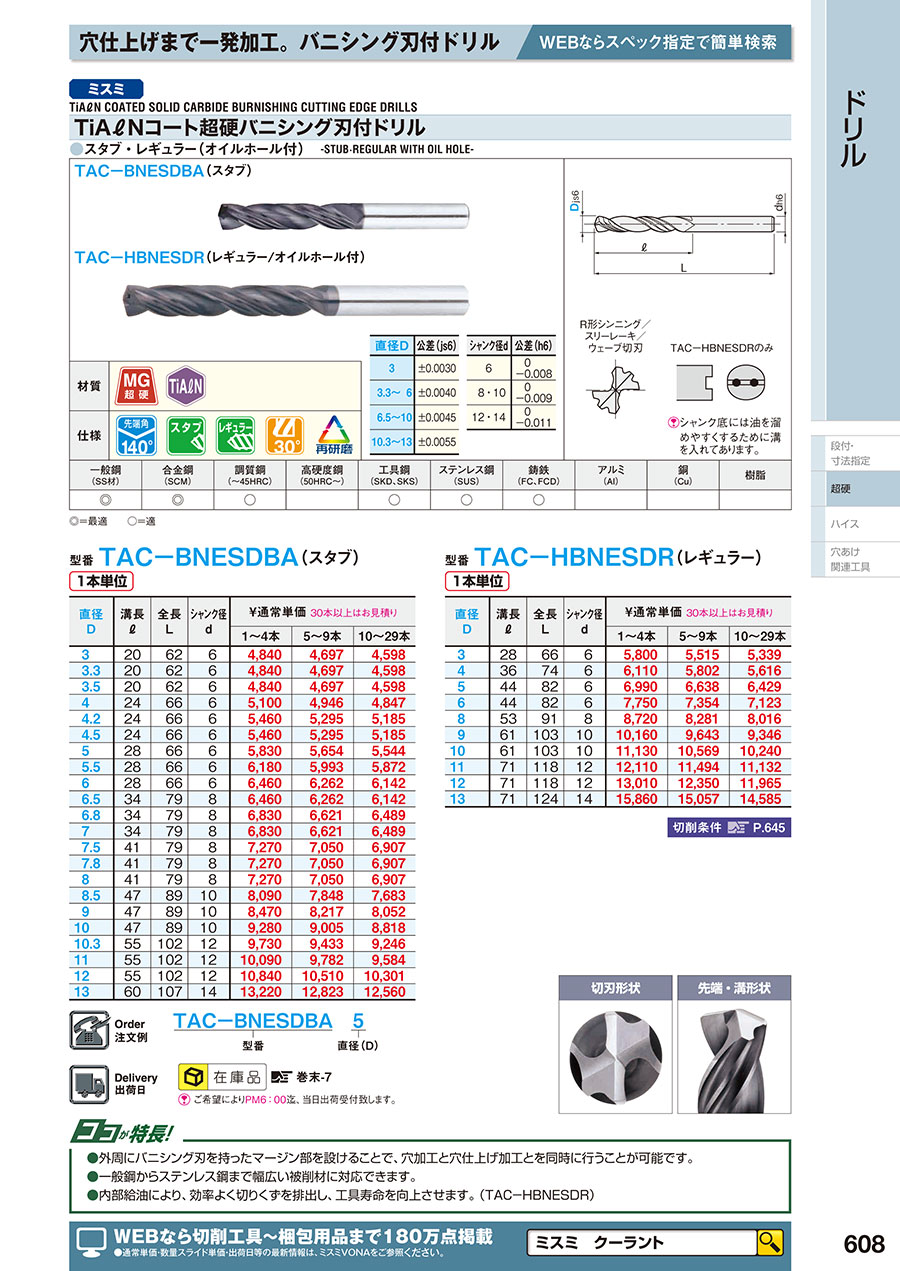

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
