ミスミ

ＴＳコート超硬ドリル高硬度鋼加工用/小径/レギュラー

数量スライド割引
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): 3,380円～4,900円

税込単価: 3,718円～5,390円

【特長】・スリーレーキ＋Ｘシンニングを施すことより、高い求心性を発揮・芯厚が厚...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
先端角 (°)
140
直径公差 (mm)
+0.012～+0.002
CAM・工具管理ソフト用データ
tebis / zoller
被削材（詳細）
高硬度鋼
コーティング有無
有
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコートにより長寿命を実現、高速切削に最適です。
●スリーレーキ＋Ｘシンニングを施すことより、高い求心性を発揮します。
●芯厚が厚い高剛性設計により、高硬度鋼加工に最適です。

直径プラス公差のメリットに関しましてはこちら

ＴＳコート高硬度鋼加工用超硬ドリル　小径／レギュラー:関連画像

推奨切削条件

型番 TSC-MS-XESDR

被削材	調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（40HRC～50HRC）
切削速度	30～40（m/min）		20～40（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
1	0.01	9550	0.01	6370
1.5	0.03	6370	0.02	4250
2	0.04	4780	0.03	3180
2.5	0.05	3820	0.04	2550
3	0.06	3180	0.05	2120

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴＳコート高硬度鋼加工用超硬ドリル　小径／レギュラー:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

シャンク径公差

(mm)

最小発注数量

0.8	6.4	47	3	0～-0.010	1個
1	8	47	3	0～-0.010	1個
1.2	10.8	52	3	0～-0.010	1個
1.4	12.6	52	3	0～-0.010	1個
1.5	13.5	52	3	0～-0.010	1個
1.6	14.4	52	3	0～-0.010	1個
1.7	15.3	52	3	0～-0.010	1個
1.8	16.2	52	3	0～-0.010	1個
1.9	17.1	52	3	0～-0.010	1個
2	18	63	4	0～-0.012	1個
2.1	18.9	63	4	0～-0.012	1個
2.2	19.8	63	4	0～-0.012	1個
2.3	20.7	63	4	0～-0.012	1個
2.4	21.6	63	4	0～-0.012	1個
2.5	22.5	63	4	0～-0.012	1個
2.6	23.4	67	4	0～-0.012	1個
2.7	24.3	67	4	0～-0.012	1個
2.8	25.2	67	4	0～-0.012	1個
2.9	26.1	67	4	0～-0.012	1個
3	27	67	4	0～-0.012	1個

通常単価(税別) (税込単価)	通常出荷日

4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	3日目
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・スリーレーキ＋Ｘシンニングを施すことより、高い求心性を発揮
・芯厚が厚い高剛性設計により、高硬度鋼加工に効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

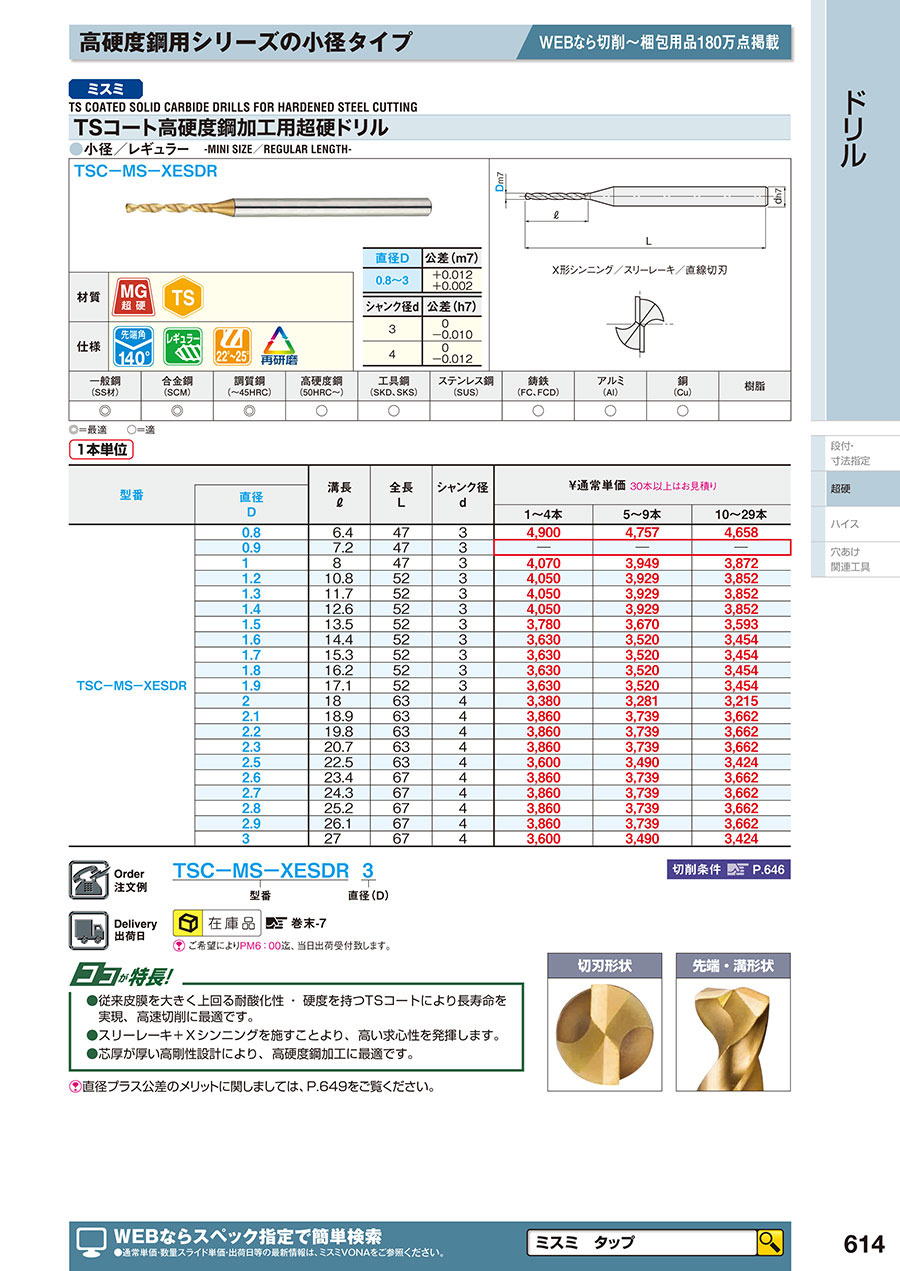

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
