平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	2	4	0.2	5 ～ 20	6	50	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	2	4	0.3	5 ～ 20	6	50	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	3	6	0.2	7 ～ 25	6	50	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	3	6	0.5	7 ～ 25	6	50	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	8	0.2	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	8	0.3	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	8	0.5	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	8	1	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	10	0.2	11 ～ 25	6	50	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	10	0.3	11 ～ 25	6	50	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	10	0.5	11 ～ 25	6	50	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	10	1	11 ～ 25	6	50	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	12	0.3	13 ～ 25	6	50	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	12	0.5	13 ～ 25	6	50	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	12	1	13 ～ 25	6	50	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	16	0.3	17 ～ 35	8	60	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	16	0.5	17 ～ 35	8	60	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	16	1	17 ～ 35	8	60	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	16	1.5	17 ～ 35	8	60	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	16	2	17 ～ 35	8	60	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	0.3	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	0.5	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	1	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	1.5	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	2	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	20	3	21 ～ 40	10	70	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	0.5	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	1	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	1.5	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	2	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	2.5	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	24	3	25 ～ 39	12	75	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	5 ～ 8	0.2	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	5 ～ 8	0.3	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	5 ～ 8	0.5	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	4	5 ～ 8	1	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	5 ～ 10	0.2	11 ～ 25	6	50	-	-	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	5 ～ 10	0.3	11 ～ 25	6	50	-	-	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	5 ～ 10	0.5	11 ～ 25	6	50	-	-	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	5	5 ～ 10	1	11 ～ 25	6	50	-	-	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	5 ～ 12	0.3	13 ～ 25	6	50	-	-	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	5 ～ 12	0.5	13 ～ 25	6	50	-	-	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	6	5 ～ 12	1	13 ～ 25	6	50	-	-	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	5 ～ 16	0.3	17 ～ 35	8	60	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	5 ～ 16	0.5	17 ～ 35	8	60	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	5 ～ 16	1	17 ～ 35	8	60	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	5 ～ 16	1.5	17 ～ 35	8	60	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	8	5 ～ 16	2	17 ～ 35	8	60	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	0.3	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	0.5	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	1	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	1.5	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	2	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	10	5 ～ 20	3	21 ～ 40	10	70	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	0.5	25 ～ 39	12	75	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	1	25 ～ 39	12	75	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	1.5	25 ～ 39	12	75	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	2	25 ～ 39	12	75	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	2.5	25 ～ 39	12	75	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	不等リード・不等分割	追加工（首逃しのみ）	12	5 ～ 24	3	25 ～ 39	12	75	-	-	10.8～11	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・TSCシリーズの不等リード4枚刃ラジアスエンドミル（ネジレ角40°／43°）
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

底面加工時のカッターマークが付かない方法

【Question】

底面加工時にカッターマークがついて困っている

モールド金型のポケット加工で、超硬スクエアエンドミルを使うとどうしても底面にカッターマークがついてしまって困っています。
特に多数個取りの金型になると、入れ子の高さが異なってしまうので、フライス加工の後の仕上げ工程で、このカッターマークを取るようにしていますが、きれいに仕上げるのにかなりの時間が掛かってしまいます。
カッターマークの発生を防ぐにはどのように対応したらよいのでしょうか？

【Answer】

カッターマークがついてしまう理由

超硬スクエアエンドミルで加工すると、取り付け時や加工時の工具の振れ、機械主軸の熱変位などで、工具刃先の先端がワークに食い込む作用が働きます。これにより、引っかき傷のようなカッターマークがついてしまいます。

カッターマークを抑えるのに有効な手段

超硬スクエアエンドミルから刃先にRの付いた超硬ラジアスエンドミルに変更することで、工具刃先の先端がワークに食い込むことを防ぎ、カッターマークの発生を抑制できます。
またエンドミルの保持具は、切削時の振れ精度、保持剛性を高めることで、切削精度と工具寿命特性が向上するため、コレット式ツーリングよりも、焼ばめホルダを利用することが、カッターマークを抑える有効な手段になります。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削はダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
溝切削の場合は、送り速度を下記条件の70%でご使用ください。

型番 TSC-CR-VHEM4S

■側面切削条件

被削材			機械構造用炭素鋼（S45C～S55C）		合金工具鋼（～HRC30）（SKD、SUS、SCM）		調質鋼（HRC35～40）（SUS304、HPM、NAK）		チタン合金・高硬度鋼（HRC45～55）
刃径D			送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2			1,120	14,640	960	13,500	600	11,500	520	9,800
2.5			1,120	12,800	1,040	11,700	650	10,000	550	8,950
3			1,160	11,480	1,160	9,900	680	8,050	580	8,150
3.5			1,160	10,200	1,160	8,860	700	7,200	660	7,300
4			1,200	8,960	1,200	7,830	740	6,350	700	6,450
5			1,500	7,560	1,360	6,610	800	5,200	720	5,250
6			1,870	6,200	1,520	5,400	880	4,400	750	4,450
7			1,870	5,400	1,480	4,770	860	3,850	745	3,900
8			1,830	4,640	1,400	4,090	850	3,300	740	3,350
9			1,800	4,200	1,400	3,690	790	3,000	710	3,000
10			1,720	3,760	1,360	3,280	740	2,650	700	2,700
11			1,680	3,440	1,360	3,010	710	2,400	680	2,450
12			1,650	3,120	1,360	2,740	700	2,200	670	2,250
13			1,570	2,920	1,320	2,560	670	2,000	640	2,100
14			1,500	2,720	1,280	2,340	640	1,800	610	2,000
15			1,420	2,520	1,200	2,200	600	1,750	580	1,850
16			1,350	2,360	1,160	2,070	570	1,650	550	1,700
18			1,120	2,120	960	1,840	540	1,450	520	1,550
20			970	1,880	840	1,660	520	1,300	490	1,350
25			780	1,520	640	1,260	510	1,050	420	1,050
溝	D＜7	Ad	≦0.5D				≦0.3D		≦0.2D
溝	7≦D	Ad	≦1.0D				≦0.5D		≦0.2D
側面	Ad		≦1.5D				≦1.0D
側面	Rd		≦0.5D				≦0.3D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

TSCシリーズ超硬不等リードラジアスエンドミル 4枚刃/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

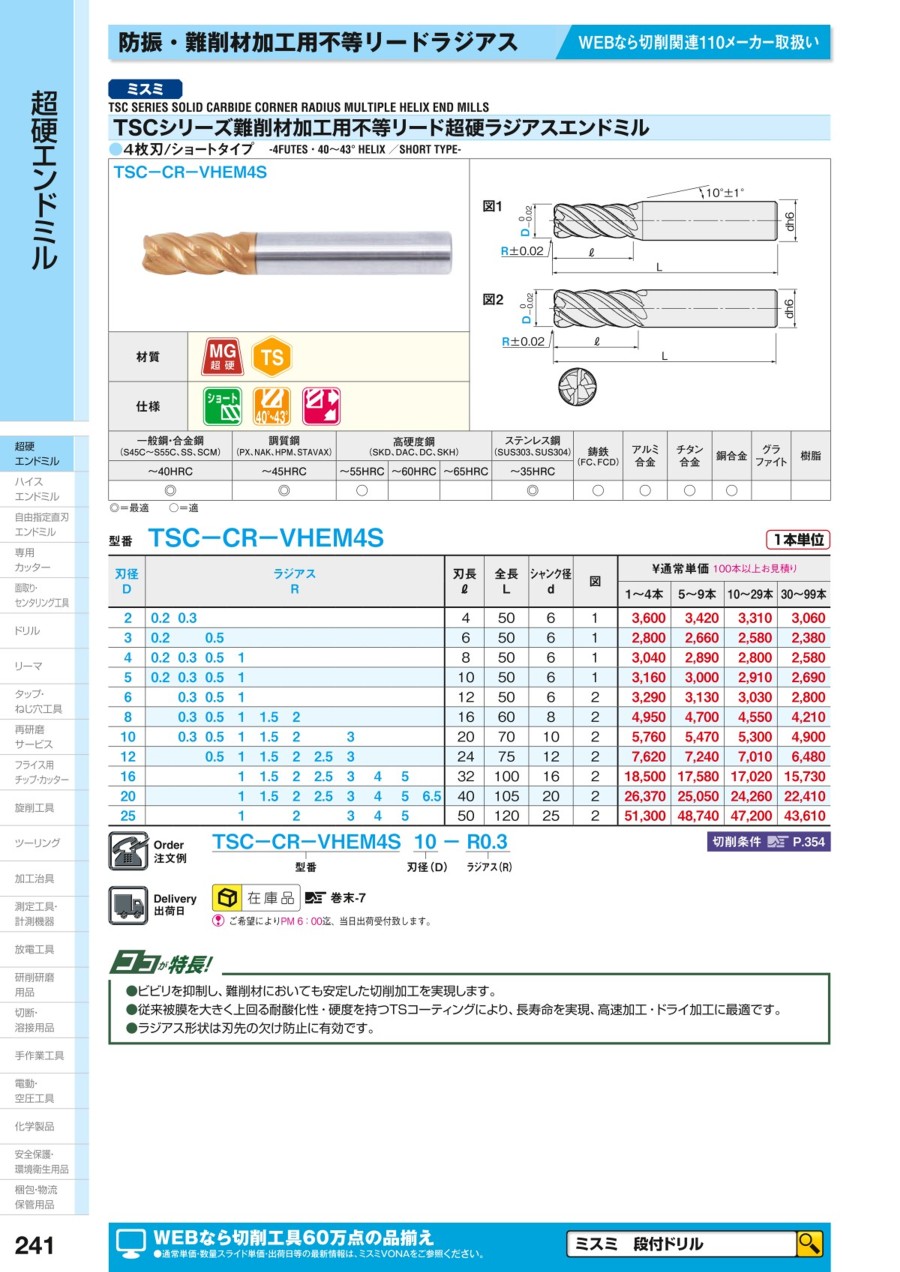

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
