ゲージ鋼ピンゲージ 全長指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
全長を51～150mm（一部型番は100mmまたは120mmまで）の範囲で指定できます。ゲージ中央部に...
詳細を確認- 端面から5mm未満の部分は精度保証外です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
詳細情報
基本情報
全長を51～150mm（一部型番は100mmまたは120mmまで）の範囲で指定できます。
ゲージ中央部にゲージ径が刻印されます。
【仕様】
・ゲージ径：1.60～19.99mmの範囲で0.01mm単位にて指定可
・全長
1.60～2.5mm：51～100mmの範囲で1mm単位にて指定可
2.51～2.99mm：51～120mmの範囲で1mm単位にて指定可
3.00～19.99mm：51～150mmの範囲で1mm単位にて指定可
・材質：ゲージ鋼（SUJ相当）
・硬度：58HRC～
・真円度、円筒度
1.60～4.99mm：±0.0015mm
5.00～15.99mm：±0.0016mm
16.00～19.99mm：±0.003mm
ご注意
- 端面から5mm未満の部分は精度保証外です。
＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。
校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

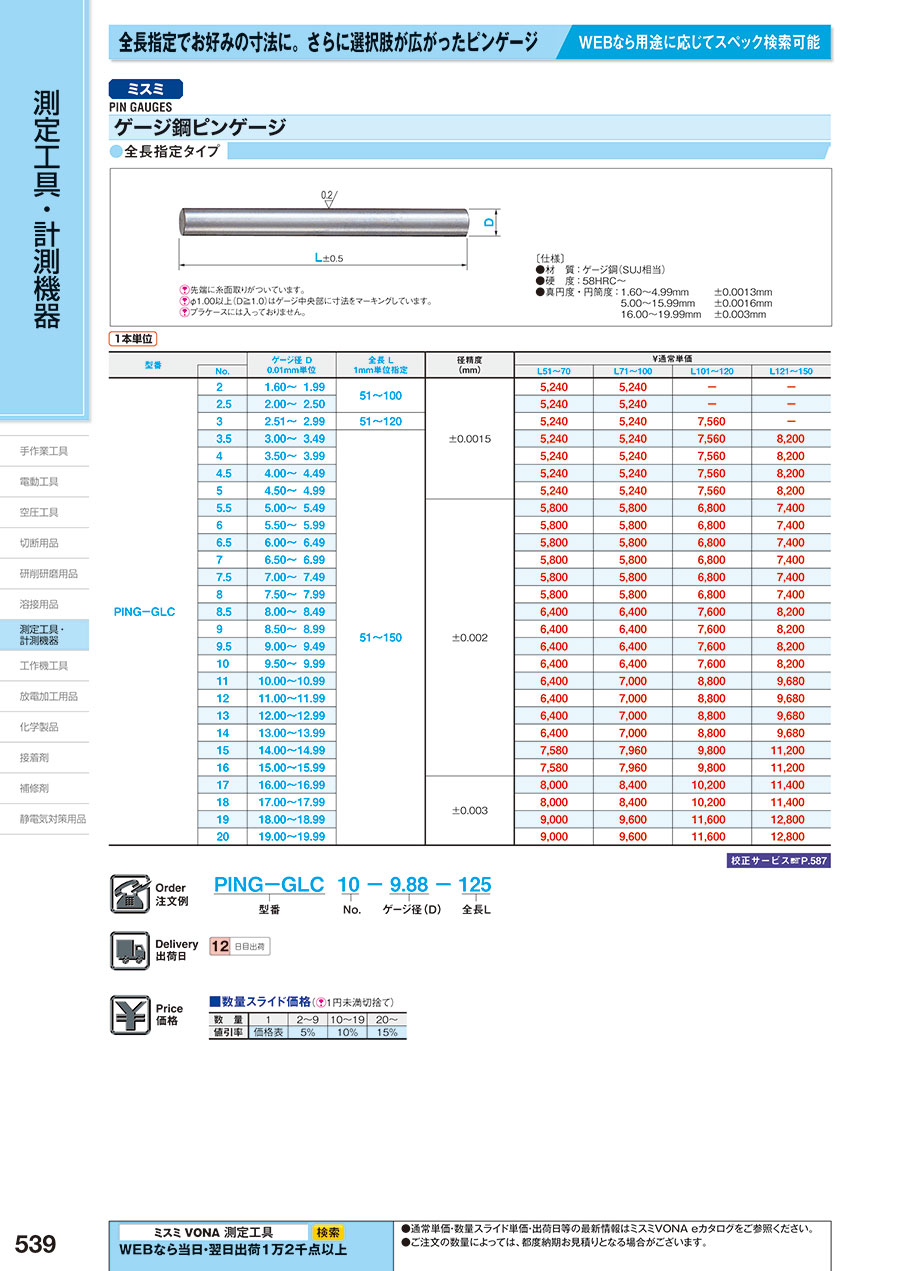

商品仕様
規格表
| 型番 | ゲージ径 D 0.01mm単位 | 全長 L 1mm単位指定 | 径精度 (mm) | |
| No. | ||||
| PINGーGLC | 2 | 1.60〜1.99 | 51〜100 | ±0.0015 |
| 2.5 | 2.00〜2.50 | |||
| 3 | 2.51〜2.99 | 51〜120 | ||
| 3.5 | 3.00〜3.49 | 51〜150 | ||
| 4 | 3.50〜3.99 | |||
| 4.5 | 4.00〜4.49 | |||
| 5 | 4.50〜4.99 | |||
| 5.5 | 5.00〜5.49 | ±0.002 | ||
| 6 | 5.50〜5.99 | |||
| 6.5 | 6.00〜6.49 | |||
| 7 | 6.50〜6.99 | |||
| 7.5 | 7.00〜7.49 | |||
| 8 | 7.50〜7.99 | |||
| 8.5 | 8.00〜8.49 | |||
| 9 | 8.50〜8.99 | |||
| 9.5 | 9.00〜9.49 | |||
| 10 | 9.50〜9.99 | |||
| 11 | 10.00〜10.99 | |||
| 12 | 11.00〜11.99 | |||
| 13 | 12.00〜12.99 | |||
| 14 | 13.00〜13.99 | |||
| 15 | 14.00〜14.99 | |||
| 16 | 15.00〜15.99 | |||
| 17 | 16.00〜16.99 | ±0.003 | ||
| 18 | 17.00〜17.99 | |||
| 19 | 18.00〜18.99 | |||
| 20 | 19.00〜19.99 |
