ミスミ

超硬ピンゲージ

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

「ミスミ」ピンゲージシリーズの最上位商品。・耐摩耗性に優れ、長寿命長。・熱膨張...

詳細情報を確認する

材質
超硬
単品/セット
単品
硬度
HRA90
付属品
プラケース入り（色：緑）ケース付き
表面粗さ (μmRA)
0.2

ご注意

端面から5mm未満の部分は精度保証外です。

未確定：候補が23型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

径精度（許容差）

(μm)

長さ

(mm)

ゲージ径(D)

(mm)

RoHS?

最小発注数量

±1	30	0.5 ～ 0.99	-	1個
±1	38	1 ～ 1.49	-	1個
±1	38	1.5 ～ 1.99	-	1個
±1	38	2 ～ 2.49	-	1個
±1	38	2.5 ～ 2.99	-	1個
±1	50	3 ～ 3.49	10	1個
±1	50	3.5 ～ 3.99	-	1個
±1	50	4 ～ 4.49	-	1個
±1	50	4.5 ～ 4.99	-	1個
±1	50	5 ～ 5.49	-	1個
±1	50	5.5 ～ 5.99	-	1個
±1	50	6 ～ 6.49	-	1個
±1	50	6.5 ～ 6.99	-	1個
±1	50	7 ～ 7.49	-	1個
±1	50	7.5 ～ 7.99	-	1個
±1	50	8 ～ 8.49	-	1個
±1	50	8.5 ～ 8.99	-	1個
±1	50	9 ～ 9.49	-	1個
±1	50	9.5 ～ 10	-	1個
±1.5	50	10.01 ～ 11	-	1個
±1.5	50	11.01 ～ 12	-	1個
±1.5	50	12.01 ～ 13	-	1個
±1.5	50	13.01 ～ 14	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

「ミスミ」ピンゲージシリーズの最上位商品。

・耐摩耗性に優れ、長寿命長。
・熱膨張係数が小さいので温度による変形が微小です。
・高硬度のため、表面にキズがつきにくいです。
・プラケース入り（色：緑）。

ゲージ径100分台指定（PINGーS）、1000分台指定（PING－SX）がございます。

ご注意

端面から5mm未満の部分は精度保証外です。

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

商品仕様

規格表

型番		ゲージ径 D 0.01mm単位	全長 L
型番	No.	ゲージ径 D 0.01mm単位	全長 L
PING−S (100分台指定)	1	0.50〜0.99	30
	1.5	1.00〜1.49	38
	2	1.50〜1.99
	2.5	2.00〜2.49
	3	2.50〜2.99
	3.5	3.00〜3.49	50
	4	3.50〜3.99
	4.5	4.00〜4.49
	5	4.50〜4.99
	5.5	5.00〜5.49
	6	5.50〜5.99
	6.5	6.00〜6.49
	7	6.50〜6.99
	7.5	7.00〜7.49
	8	7.50〜7.99
	8.5	8.00〜8.49
	9	8.50〜8.99
	9.5	9.00〜9.49
	10	9.50〜10.00
	11	10.01〜11.00
	12	11.01〜12.00
	13	12.01〜13.00
	14	13.01〜14.00

[ ! ]ラップ仕上げ

型番		ゲージ径 D 0.001mm単位	全長 L
型番	No.	ゲージ径 D 0.001mm単位	全長 L
PING−SX (1000分台指定)	1	0.501〜0.999	30
	1.5	1.001〜1.499	38
	2	1.501〜1.999
	2.5	2.001〜2.499
	3	2.501〜2.999
	3.5	3.001〜3.499	50
	4	3.501〜3.999
	4.5	4.001〜4.499
	5	4.501〜4.999
	5.5	5.001〜5.499
	6	5.501〜5.999
	6.5	6.001〜6.499
	7	6.501〜6.999
	7.5	7.001〜7.499
	8	7.501〜7.999
	8.5	8.001〜8.499
	9	8.501〜8.999
	9.5	9.001〜9.499
	10	9.501〜9.999

[ ! ]研磨仕上げ
[ ! ]1000分台が「0」のサイズはPING−S（100分台指定タイプ）をご利用ください。
1000分台のマーキングが必要な場合は、オプション追加工「NP」（下表）をご利用ください。
校正サービス・価格表はこちら

納期

【！】サイズに関わらず、5本以上後注文の場合、納期は都度お見積りとなります。

仕様・概要

●耐摩耗性に優れ、寿命は鋼の20倍〜30倍は長持ちします。
●熱膨張係数が小さいので温度による変形が微小です。
●高硬度のため、表面にキズがつく心配がありません。

使用方法

使用例

外形図

追加工

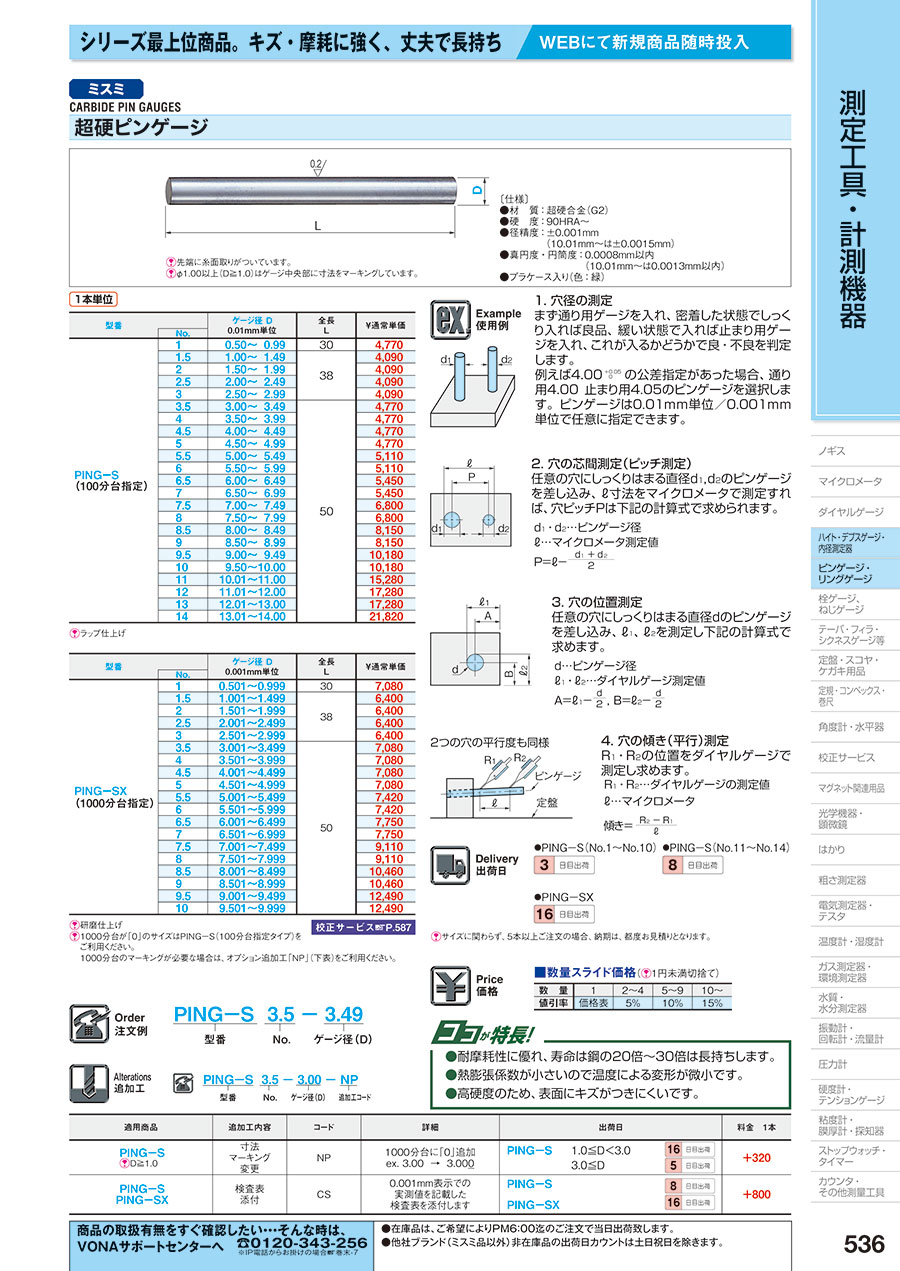

カタログ

商品TOP

カタログ (見開き版)

価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ピンゲージのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

部品の仕上がり寸法の確認

満足度：5.02022/01/13

切削加工した部品の仕上がり寸法の確認用に使用しています。硬度が高いので、変形の心配がなく安心して使えております。

0人が参考にしています。

ブラシ

満足度：4.02020/05/13

カ−ボンブラシの検査治具につかってます精度がかなりよくやくたってます

0人が参考にしています。

加工品の検査に使用。

満足度：5.02019/09/26

組立工程に不具合を出さないために、購入しました。頻繁に使われるものを限定して購入しました。出来上がり具合が、業者によって...もっと読む

0人が参考にしています。

組立の一部として

満足度：5.02019/04/16

精度がちゃんと出ているので新規製作しなくて良いので助かっています L寸長めのを注文して、カットして使用すればお得です...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qミスミ製の型式：PING-S 超硬ピンゲージについて、「PING-S4」と「PING-S5」の違いが何か教えて欲しい。

直径の違いとなります。

Q超硬ピンゲージPING-Sシリーズについて。長さ方向(L)の寸法公差はどの程度なのでしょうか。

本製品の長さ方向公差は±0.5mmとなります。
