未確定：候補が16型番あります。
ミスミ

形彫放電加工用フィルター　ＮＣ放電加工機用（油用）【2個入り】

形彫放電加工用フィルター　ＮＣ放電加工機用（油用）
通常単価(税別)
7,140円～29,925円
税込単価
7,854円～32,918円
通常出荷日：3日目

ソディック・ファナック・三菱電機など複数社の放電加工機種別に保守パーツ（フィルター）をご用意しました。

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    EFLA-A
    EFLH-C
    EFLJ-A
    EFLJ-B
    EFLK-A
    EFLM-B
    EFLM-C
    EFLM-E
    EFLM-F
    EFLMF-A
    EFLMF-B
    EFLSD-A
    EFLSD-B
    EFLSD-C
    EFLSE-A
    EFLSH-A

    適用メーカー

    外径

    (mm)

    内径

    (mm)

    高さ

    (mm)

    圧力方式

    カプラ

    外筒

    適用機種（参考）

    		最小発注数量
    GFアジエ・シャルミー
    150
    33
    360
    外圧
    無
    無
    AGIETON(50. 100. 200. 300)
    1パック

    2個入り

    日立精工
    300
    46
    340
    内圧
    無
    有
    H-DS(02N. 02R. 02PFS. 02PHS. 02S-MP30. 02SR-MP30. 10N. 10NP30. 10P. 10R. 10PFS. 10S-MP30. 10SR-MP30. 12R. 20PFS. 20PHS. 20PMS. 20S-MP30. 20S-RMP30. 20R. 100H. 100HS)
    1パック

    2個入り

    ジャパックス
    150
    72
    450
    外圧
    無
    無
    DP(125. 200). JX(2. 3. 4. 3R. 4R). DXC(25. 30. 45)
    1パック

    2個入り

    ジャパックス
    260
    46
    280
    外圧
    無
    無
    DH150. D100M. DX(55NC. 85NC)
    1パック

    2個入り

    黒田精工
    260
    46
    280
    外圧
    無
    無
    SD-(60E. 70A. 70E. 70ENC. 90H2. 1000E. 100ENC. 680. 900)
    1パック

    2個入り

    三菱電機
    260
    29
    340
    内圧
    無
    有
    DP-431(外圧式は除く). M-(30. 30P. 30PC6.35. 35C3. 35C6. 55. 55C3. 55C6. 75. 75C6. 85. 85K. 85C6). M-(35J. 55J. 65J).V-(25. 25F.25FS. 25FH. 35. 35F. 35FS. 35FH. 55. 55F. 55FS. 55FH. 65. 65F. 65FH. 85. 85F. 115. 115F. 200. 200F. 300. 300F)
    1パック

    2個入り

    三菱電機
    150
    33
    350
    内圧
    無
    有
    M-25
    1パック

    2個入り

    三菱電機
    300
    58
    500
    内外圧
    無
    無
    EML-20. M-(25K. 35K. 55K. 65K. 115K). M-(25KS. 35KS. 55KS).M-(25S. 35S. 55S). M-(35W. 55W. 65W. 85W. 115W).M-(25KC4. 30PKC7. 35KC7.35SC7.55WKC7)
    1パック

    2個入り

    三菱電機
    300
    58
    330
    内外圧
    サイドカプラ
    有
    EX(8. 8E. 30. 30E). VX(10.20). EA(8. 12E. 22E. 30E. 40E. 50). VH10. VA10. MA2000
    1パック

    2個入り

    牧野フライス
    260
    46
    280
    外圧
    無
    無
    EDNC-(22. 32. 40. 64. 85. 106. 156. 32H. 64H. 43). EM-330. EDGE1
    1パック

    2個入り

    牧野フライス
    150
    72
    450
    外圧
    無
    無
    ED-22
    1パック

    2個入り

    ソディック
    150
    72
    450
    外圧
    無
    無
    (22. 30. 35)NC. A(2C. 3C. 4C. 3R. 4R). AP(1. 3. 3R. 150. 300).BM(2. 3). EPOC(2. 3. 4. 6). FP2. MM(3. 5). (150. 330. 453. 654)W. AW(330. 453)
    1パック

    2個入り

    ソディック
    260
    46
    280
    外圧
    無
    無
    40NC. A(5C. 6C. 7C. 10C. 15C. 5R). EPOC5. AH5. AP(300. 330. 450). AW330
    1パック

    2個入り

    ソディック
    260
    29
    340
    内圧
    無
    有
    A(4R. 10. 10R. 30. 30R. 35. 35R. 50. 50R. 65. 65R. 85. 85R). EPOC4.PIKA(10. 11). PGM(3. 3R. 4. 4R. 30. 30R. 50. 50R. 65. 65R).AH(7. 10. 65. 85). MM5
    1パック

    2個入り

    西部電機
    150
    72
    450
    外圧
    無
    無
    E-(150P. 202H. 300H. 350M. 350N). EN-(300M. 350M)
    1パック

    2個入り

    GFアジエ・シャルミー
    150
    33
    360
    外圧
    無
    無
    ELERODA(110. 220. 430). ロボフォーム(100. 200. 400). フォーム20
    1パック

    2個入り

    通常単価(税別) (税込単価)
    通常出荷日
    9,975円
    ( 10,973円 )
    3日目
    16,275円
    ( 17,903円 )
    3日目
    7,140円
    ( 7,854円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
    16,275円
    ( 17,903円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
    24,675円
    ( 27,143円 )
    3日目
    29,925円
    ( 32,918円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
    7,140円
    ( 7,854円 )
    3日目
    7,140円
    ( 7,854円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
    16,275円
    ( 17,903円 )
    3日目
    7,140円
    ( 7,854円 )
    3日目
    9,975円
    ( 10,973円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ソディック・ファナック・三菱電機など複数社の放電加工機種別に保守パーツ（フィルター）をご用意しました。

    外形図

    形彫放電加工用フィルター　ＮＣ放電加工機用（油用）:関連画像

    規格・価格

    規格表

    形彫放電加工用フィルター　ＮＣ放電加工機用（油用）:関連画像
    型番タイプフィルターの規格精度適用
    メーカー    		[ ! ]適用機種(参考)
    外径×内径×高さ圧力
    方式    		カプラ外筒
    EFLMB260×29×340内圧無有10μm三菱電機DP-431(外圧式は除く). M-(30. 30P. 30PC6.
    35. 35C3. 35C6. 55. 55C3. 55C6. 75. 75C6.
    85. 85K. 85C6).
    M-(35J. 55J. 65J).V-(25. 25F.25FS. 25FH.
    35. 35F. 35FS. 35FH. 55. 55F. 55FS. 55FH.
    65. 65F. 65FH. 85. 85F. 115. 115F. 200. 200F. 300. 300F)
    C150×33×350内圧無有10μmM-25
    E300×58×500内外圧無無10μmEML-20. M-(25K. 35K. 55K. 65K. 115K).
    M-(25KS. 35KS. 55KS).M-(25S. 35S. 55S).
    M-(35W. 55W. 65W. 85W. 115W).M-(25KC4.
    30PKC7. 35KC7.35SC7.55WKC7)
    F300×58×330内外圧サイド
    カプラ    		有10μmEX(8. 8E. 30. 30E). VX(10.20). EA(8. 12E.
    22E. 30E. 40E. 50). VH10. VA10. MA2000
    EFLSDA150×72×450外圧無無10μmソディック(22. 30. 35)NC. A(2C. 3C. 4C. 3R. 4R).
    AP(1. 3. 3R. 150. 300).BM(2. 3). EPOC(2. 3.
    4. 6). FP2. MM(3. 5). (150. 330. 453. 654)
    W. AW(330. 453)
    B260×46×280外圧無無10μm40NC. A(5C. 6C. 7C. 10C. 15C. 5R). EPOC5.
    AH5. AP(300. 330. 450). AW330
    C260×29×340内圧無有10μmA(4R. 10. 10R. 30. 30R. 35. 35R. 50. 50R. 65.
    65R. 85. 85R). EPOC4.PIKA(10. 11). PGM(3. 3R.
    4. 4R. 30. 30R. 50. 50R. 65. 65R).AH(7. 10. 65. 85). MM5
    EFLJA150×72×450外圧無無10μmジャパックスDP(125. 200). JX(2. 3. 4. 3R. 4R). DXC(25. 30. 45)
    B260×46×280外圧無無10μmDH150. D100M. DX(55NC. 85NC)
    EFLMFA260×46×280外圧無無10μm牧野フライスEDNC-(22. 32. 40. 64. 85. 106. 156. 32H. 64H. 43). EM-330. EDGE1
    B150×72×450外圧無無10μmED-22
    EFLHC300×46×340内圧無有10μm日立精工H-DS(02N. 02R. 02PFS. 02PHS. 02S-MP30. 02SR-MP30.
    10N. 10NP30. 10P. 10R. 10PFS. 10S-MP30. 10SR-MP30.
    12R. 20PFS. 20PHS. 20PMS. 20S-MP30. 20S-RMP30. 20R. 100H. 100HS)
    EFLSEA150×72×450外圧無無10μm西部電機E-(150P. 202H. 300H. 350M. 350N). EN-(300M. 350M)
    EFLKA260×46×280外圧無無10μm黒田精工SD-(60E. 70A. 70E. 70ENC. 90H2. 1000E. 100ENC. 680. 900)
    EFLSHA150×33×360外圧無無10μmシャルミーELERODA(110. 220. 430). ロボフォーム(100. 200. 400). フォーム20
    EFLAA150×33×360外圧無無10μmアジェAGIETON(50. 100. 200. 300)

    [ ! ]適用機種ごとの標準仕様品を掲載しています。仕様変更されている場合がありますので、必ずフィルターの規格（サイズ・圧力方式・カプラの有無等）をご確認ください。
    [ ! ]精度は、あくまで目安としてお使いください（絶対濾過値ではございません）。
    [ ! ]最高使用圧力は、2kg/cm2ですので、その時点で速やかに交換してください。
    [ ! ]品質改良のため、予告なしに仕様変更する場合がございます。
    [ ! ]この商品はパック単位での販売になります。
     形彫放電加工用フィルター　ＮＣ放電加工機用（油用）:関連画像

    納期

    形彫放電加工用フィルター　ＮＣ放電加工機用（油用）:関連画像

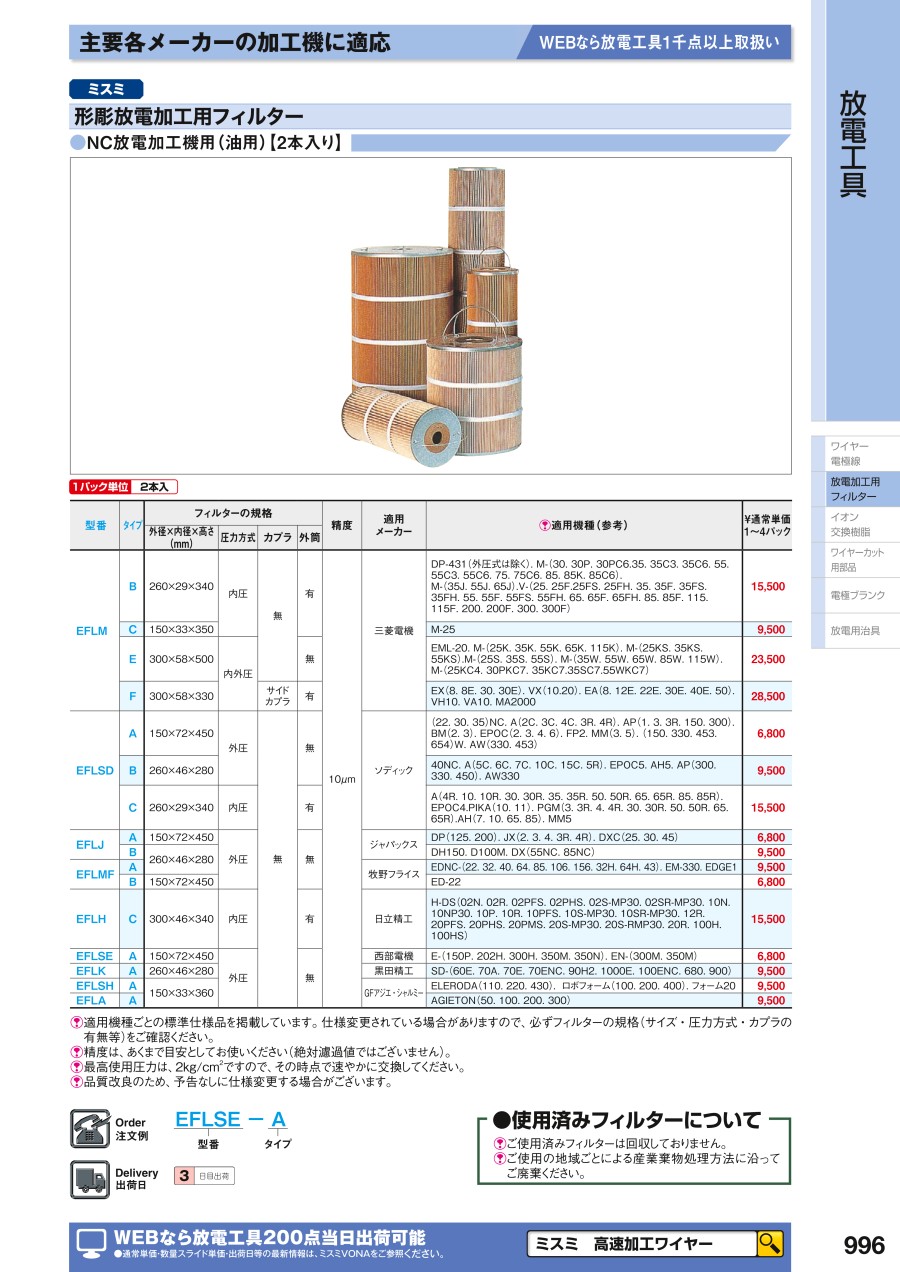

    カタログ
