電極線 ＳＰワイヤー 精密加工用
- 数量スライド割引
- 通常単価(税別)
- 15,247円～31,577円
- 税込単価
- 16,772円～34,735円
線形わずか0.03㎜から、巻き質量23gからと超微細加工におすすめな小ロットタ...
詳細情報を確認する未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,607円 ( 21,568円 ) | 3日目 |
18,517円 ( 20,369円 ) | 3日目 |
31,577円 ( 34,735円 ) | 3日目 |
16,331円 ( 17,964円 ) | 3日目 |
31,577円 ( 34,735円 ) | 4日目 |
16,331円 ( 17,964円 ) | 3日目 |
15,247円 ( 16,772円 ) | 4日目 |
詳細情報
基本情報
線形わずか0.03㎜から、巻き質量23gからと超微細加工におすすめな小ロットタイプのピアノ線になります。
■ワイヤー電極線技術情報ページ
＞ワイヤーカット放電加工の基礎はこちら
ワイヤー電極線選定時や加工時のポイントや銅と亜鉛の比率などの基本情報をご紹介
＞ワイヤー電極線使用時のトラブル（線くぐり）と対応はこちら
ワイヤー電極線の使用時に発生するトラブルを防ぐ方法や対策をご紹介
＞ワイヤーカット放電加工の基礎はこちら
ワイヤー電極線選定時や加工時のポイントや銅と亜鉛の比率などの基本情報をご紹介
＞ワイヤー電極線使用時のトラブル（線くぐり）と対応はこちら
ワイヤー電極線の使用時に発生するトラブルを防ぐ方法や対策をご紹介
商品仕様
規格表
| 型番 | 長さ (m) | 巻質量 (g) | 線径公差 | 引張強さ (MPa) | メッキ厚 (mm) | 導電率 (％) | ￥単価 | |||
| 線径 | ||||||||||
| 1〜2個 | 3〜5個 | 6個〜 | ||||||||
| SPWH | 0.03 | 5000 | 27 | 0 −0.003 | 2,160以上 | 0.0015 | 13〜 | 19,607 | 18,716 | 17,825 |
| 0.04 | 5000 | 50 | 0.002 | 18,517 | 17,681 | 16,834 | ||||
| 0.05 | 5000 | 78 | 0.0025 | 16,331 | 15,594 | 14,846 | ||||
| 10000 | 156 | 31,577 | 30,147 | 28,706 | ||||||
| 0.07 | 5000 | 153 | 0.0035 | 16,331 | 15,594 | 14,846 | ||||
| 10000 | 306 | 31,577 | 30,147 | 28,706 | ||||||
| 0.1 | 5000 | 312 | 0 −0.004 | 1,960以上 | 0.005 | 15,247 | 14,554 | 13,861 | ||
| 10000 | 624 | 29,411 | 28,080 | 26,737 | ||||||
納期
仕様・概要
●半導体リードフレーム用金型や微細部品の加工に最適です。
■特性比較（使用ワイヤー径φ0.1mm、被加工材SKD11の板厚14mmを加工時のデータ）
| ワイヤー線の種類 | 加工速度 (mm/min) | 面粗度 (μm) | 切断幅 (mm) | 引張強さ (MPa) |
| SPWH | 1.30 | 10 | 0.14 | 1,960 |
| タングステン | 1.20 | 28 | 0.16 | 2,744 |
| モリブデン | 1.00 | 22 | 0.15 | 1,470 |
| 黄銅(ハード) | 0.60 | 6 | 0.14 | 980 |

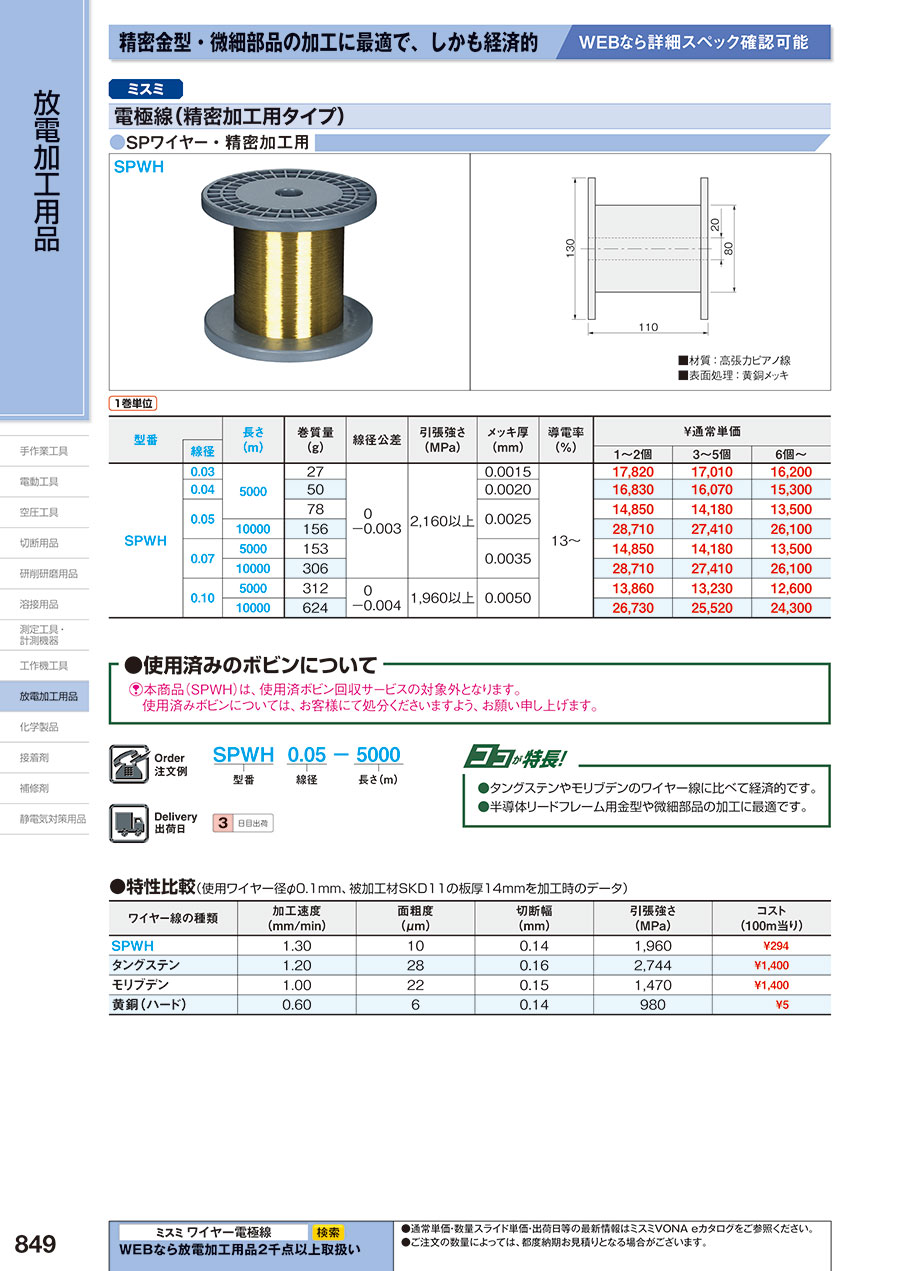

カタログ
商品担当おすすめ
前田シェルサービス
マグキャッチフィルター MGCF-200
フィルター延命に効果を発揮<br/>※効果測定結果は商品ページ内で公開<br/>・液中の微鉄粉を捕らえて捨てる<br/>・メンテナンスが簡単35ステップ<br/>・消耗品がゼロ
電極線 ＳＰワイヤー 精密加工用のレビュー
早い
4
4.02020/02/08
ワイヤ時間の
短縮にはなりました
ただ少し値段がたかいかな
とは思いました
3人が参考にしています。
加工
4
4.02020/05/22
加工時間に関しては
かなり早くなりましたが
コストが少し高いきがします
1人が参考にしています。
