ミスミ

Ｔスロットボルト

通常単価(税別): 1,960円～13,200円

税込単価: 2,156円～14,520円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・表面処理四三酸化鉄皮膜のTスロットボルト・材質S45C（硬度22～34HRC）

詳細を確認

4.34.3

本製品はネジのかかり強度の安全性とネジ部のカジリ防止のためネジ径Mの1.5倍までの長さのナットを推奨しています。

未確定：候補が59型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

適合T溝巾

(mm)

質量

(g)

M×P（並目）

最小発注数量

M6	15	29	6	6×1.0	25	5.7	10	4	9	6×1.0	1個
M8	22	38	8	8×1.25	32	7.7	13	6	20	8×1.25	1個
M8	35	56	8	8×1.25	50	7.7	13	6	25	8×1.25	1個
M8	50	86	8	8×1.25	80	7.7	13	6	30	8×1.25	1個
M10	30	46	10	10×1.5	40	9.7	15	6	30	10×1.5	1個
M10	45	69	10	10×1.5	63	9.7	15	6	50	10×1.5	1個
M10	60	106	10	10×1.5	100	9.7	15	6	70	10×1.5	1個
M12	35	57	12	12×1.75	50	11.7	18	7	60	12×1.75	1個
M12	40	70	12	12×1.75	63	11.7	18	7	65	12×1.75	1個
M12	55	87	12	12×1.75	80	11.7	18	7	75	12×1.75	1個
M12	75	132	12	12×1.75	125	11.7	18	7	110	12×1.75	1個
M12	120	207	12	12×1.75	200	11.7	18	7	160	12×1.75	1個
M12	35	58	14	12×1.75	50	13.7	22	8	70	12×1.75	1個
M12	45	71	14	12×1.75	63	13.7	22	8	80	12×1.75	1個
M12	55	88	14	12×1.75	80	13.7	22	8	100	12×1.75	1個
M12	75	133	14	12×1.75	125	13.7	22	8	120	12×1.75	1個
M12	120	208	14	12×1.75	200	13.7	22	8	180	12×1.75	1個
M14	45	72	16	14×2.0	63	15.7	25	9	115	14×2.0	1個
M16	45	72	16	16×2.0	63A	15.7	25	9	140	16×2.0	1個
M16	55	89	16	16×2.0	80A	15.7	25	9	160	16×2.0	1個
M14	65	109	16	14×2.0	100	15.7	25	9	150	14×2.0	1個
M16	65	109	16	16×2.0	100A	15.7	25	9	180	16×2.0	1個
M14	100	169	16	14×2.0	160	15.7	25	9	220	14×2.0	1個
M16	100	169	16	16×2.0	160A	15.7	25	9	270	16×2.0	1個
M16	125	209	16	16×2.0	200A	15.7	25	9	315	16×2.0	1個
M14	150	259	16	14×2.0	250	15.7	25	9	300	14×2.0	1個
M16	150	259	16	16×2.0	250A	15.7	25	9	380	16×2.0	1個
M16	45	73	18	16×2.0	63	17.7	28	10	160	16×2.0	1個
M16	55	90	18	16×2.0	80	17.7	28	10	185	16×2.0	1個
M16	65	110	18	16×2.0	100	17.7	28	10	203	16×2.0	1個
M16	100	170	18	16×2.0	160	17.7	28	10	280	16×2.0	1個
M16	125	210	18	16×2.0	200	17.7	28	10	330	16×2.0	1個
M16	150	260	18	16×2.0	250	17.7	28	10	430	16×2.0	1個
M20	55	92	20	20×2.5	80	19.7	32	12	290	20×2.5	1個
M20	65	112	20	20×2.5	100	19.7	32	12	340	20×2.5	1個
M20	85	137	20	20×2.5	125	19.7	32	12	390	20×2.5	1個
M20	110	172	20	20×2.5	160	19.7	32	12	470	20×2.5	1個
M20	125	212	20	20×2.5	200	19.7	32	12	550	20×2.5	1個
M20	150	262	20	20×2.5	250	19.7	32	12	670	20×2.5	1個
M20	190	327	20	20×2.5	315	19.7	32	12	800	20×2.5	1個
M20	55	94	22	20×2.5	80	21.7	35	14	330	20×2.5	1個
M20	65	114	22	20×2.5	100	21.7	35	14	400	20×2.5	1個
M20	85	139	22	20×2.5	125	21.7	35	14	428	20×2.5	1個
M20	110	174	22	20×2.5	160	21.7	35	14	500	20×2.5	1個
M20	125	214	22	20×2.5	200	21.7	35	14	570	20×2.5	1個
M20	150	264	22	20×2.5	250	21.7	35	14	680	20×2.5	1個
M20	190	329	22	20×2.5	315	21.7	35	14	820	20×2.5	1個
M24	70	116	24	24×3.0	100	23.7	40	16	540	24×3.0	1個
M24	85	141	24	24×3.0	125	23.7	40	16	600	24×3.0	1個
M24	110	176	24	24×3.0	160	23.7	40	16	770	24×3.0	1個
M24	125	216	24	24×3.0	200	23.7	40	16	900	24×3.0	1個
M24	150	266	24	24×3.0	250	23.7	40	16	960	24×3.0	1個
M24	190	331	24	24×3.0	315	23.7	40	16	1270	24×3.0	1個
M24	70	118	28	24×3.0	100	27.7	44	18	650	24×3.0	1個
M24	85	143	28	24×3.0	125	27.7	44	18	720	24×3.0	1個
M24	110	178	28	24×3.0	160	27.7	44	18	800	24×3.0	1個
M24	125	218	28	24×3.0	200	27.7	44	18	950	24×3.0	1個
M24	150	268	28	24×3.0	250	27.7	44	18	1120	24×3.0	1個
M24	240	418	28	24×3.0	400	27.7	44	18	1490	24×3.0	1個

通常単価(税別) (税込単価)	通常出荷日

2,190円 ( 2,409円 )	5日目
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,360円 ( 2,596円 )	在庫品1日目当日出荷可能
3,170円 ( 3,487円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,750円 ( 3,025円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,020円 ( 4,422円 )	在庫品1日目当日出荷可能
4,260円 ( 4,686円 )	在庫品1日目当日出荷可能
2,750円 ( 3,025円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,830円 ( 4,213円 )	在庫品1日目当日出荷可能
3,690円 ( 4,059円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
5,420円 ( 5,962円 )	在庫品1日目当日出荷可能
6,410円 ( 7,051円 )	在庫品1日目当日出荷可能
7,180円 ( 7,898円 )	在庫品1日目当日出荷可能
3,830円 ( 4,213円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,800円 ( 5,280円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
6,420円 ( 7,062円 )	在庫品1日目当日出荷可能
7,240円 ( 7,964円 )	在庫品1日目当日出荷可能
5,960円 ( 6,556円 )	在庫品1日目当日出荷可能
6,410円 ( 7,051円 )	在庫品1日目当日出荷可能
5,880円 ( 6,468円 )	在庫品1日目当日出荷可能
7,570円 ( 8,327円 )	在庫品1日目当日出荷可能
8,320円 ( 9,152円 )	在庫品1日目当日出荷可能
9,160円 ( 10,076円 )	在庫品1日目当日出荷可能
5,930円 ( 6,523円 )	在庫品1日目当日出荷可能
6,520円 ( 7,172円 )	在庫品1日目当日出荷可能
7,220円 ( 7,942円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能
8,820円 ( 9,702円 )	在庫品1日目当日出荷可能
13,200円 ( 14,520円 )	5日目

基本情報

【特長】
・表面処理四三酸化鉄皮膜のTスロットボルト
・材質S45C（硬度22～34HRC）

ご注意

本製品はネジのかかり強度の安全性とネジ部のカジリ防止のためネジ径Mの1.5倍までの長さのナットを推奨しています。

規格・価格

納期

特徴・使用例

使用例

カタログ

商品TOP

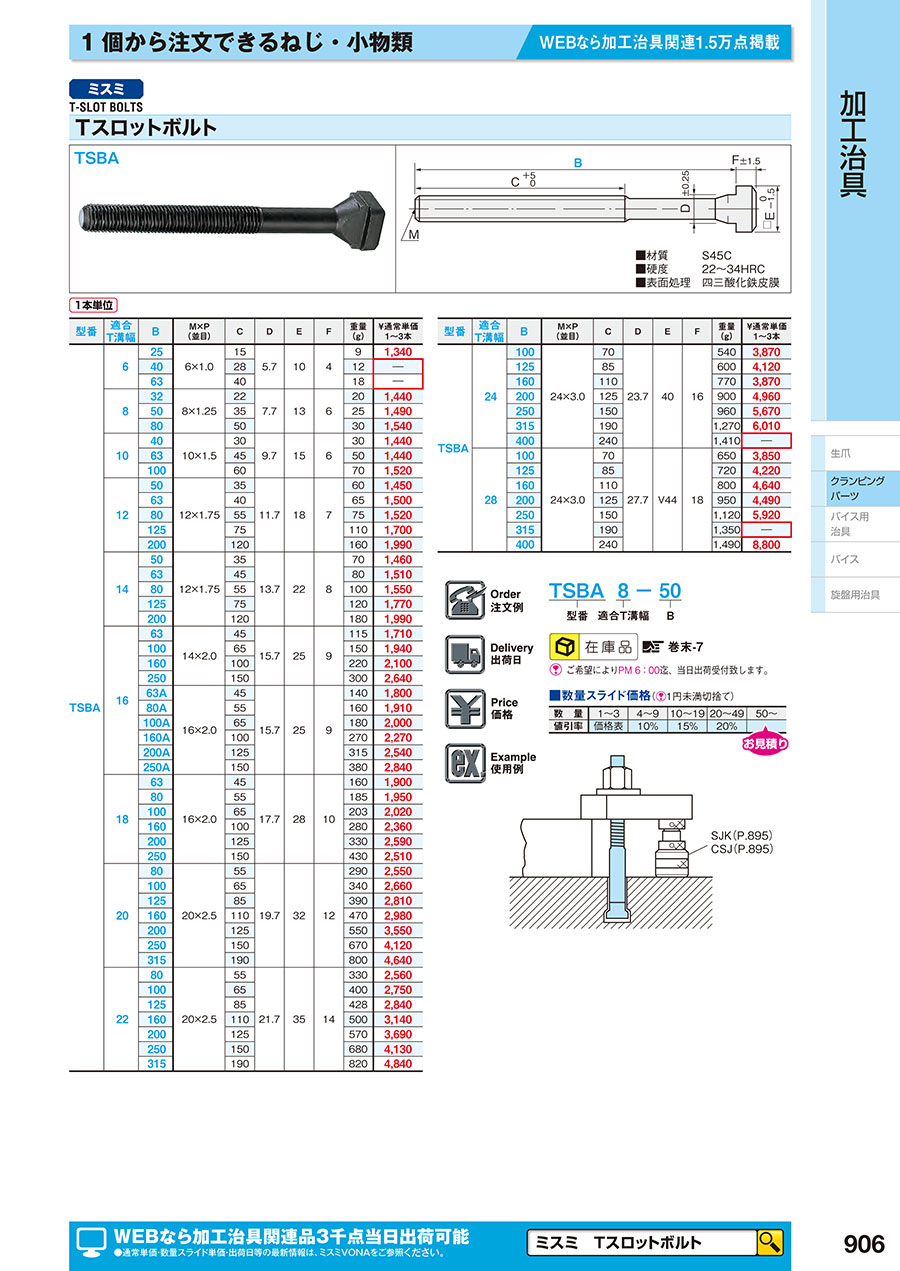

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｔスロットナット
スーパーツール
Tスロットボルト TBM1250～TBM24200
ニューストロング
T-スロットボルト

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Ｔスロットボルトのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

加工時の固定に

満足度：5.02022/04/05

サイズも選べて値段もてごろですし品物も問題なく使用できています。他のサイズも合わせて検討したいと思う。

0人が参考にしています。

加工治具として

満足度：3.02020/08/04

加工治具として使いました。ちょうどほしいサイズがあったので助かりました。

0人が参考にしています。

金型取付

満足度：5.02018/01/18

強度的に心配でしたが問題なく使えてます。段取り時間が短くなって良かったです。 Tの底の部分がもっとおおっくても良かった...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QTSBA28-160　４本でプレス用スライドを垂直に吊る場合、許容荷重を教えて欲しい

４本で5.6ｔとなります。
