ミスミ

治具用割り座金

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 770円～4,030円

税込単価: 847円～4,433円

【特長】・機械加工時のワーク保持にクランピングの押えとして使用スタッドボルト、...

詳細情報を確認する

種類
座金・ワッシャー
材質
焼入れ鋼
材質詳細
S45C

未確定：候補が27型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

適合ボルト

(mm)

質量

(g)

最小発注数量

M8	25	8.4	6	17	1個
M8	30	8.4	8	37	1個
M8	35	8.4	8	48	1個
M8	40	8.4	8	66	1個
M8	45	8.4	8	85	1個
M10	30	10.5	8	32	1個
M10	35	10.5	8	46	1個
M10	50	10.5	10	130	1個
M10	60	10.5	10	192	1個
M10	70	10.5	10	269	1個
M12	35	13	8	39	1個
M12	40	13	8	58	1個
M12	45	13	8	77	1個
M12	50	13	10	123	1個
M12	60	13	10	185	1個
M12	70	13	10	260	1個
M12	80	13	10	346	1個
M16	50	17	10	112	1個
M16	60	17	10	172	1個
M16	70	17	10	245	1個
M16	80	17	10	330	1個
M16	100	17	12	645	1個
M20	70	21	10	230	1個
M20	80	21	10	313	1個
M20	90	21	12	491	1個
M20	100	21	12	620	1個
M24	70	25	10	213	1個

通常単価(税別) (税込単価)	通常出荷日

770円 ( 847円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,520円 ( 3,872円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・機械加工時のワーク保持にクランピングの押えとして使用
スタッドボルト、Ｔスロットナット、フランジナットを併用
・材質：S45C（焼入HRC30±5）
・表面処理黒染め

規格・価格

納期

特徴・使用例

使用例

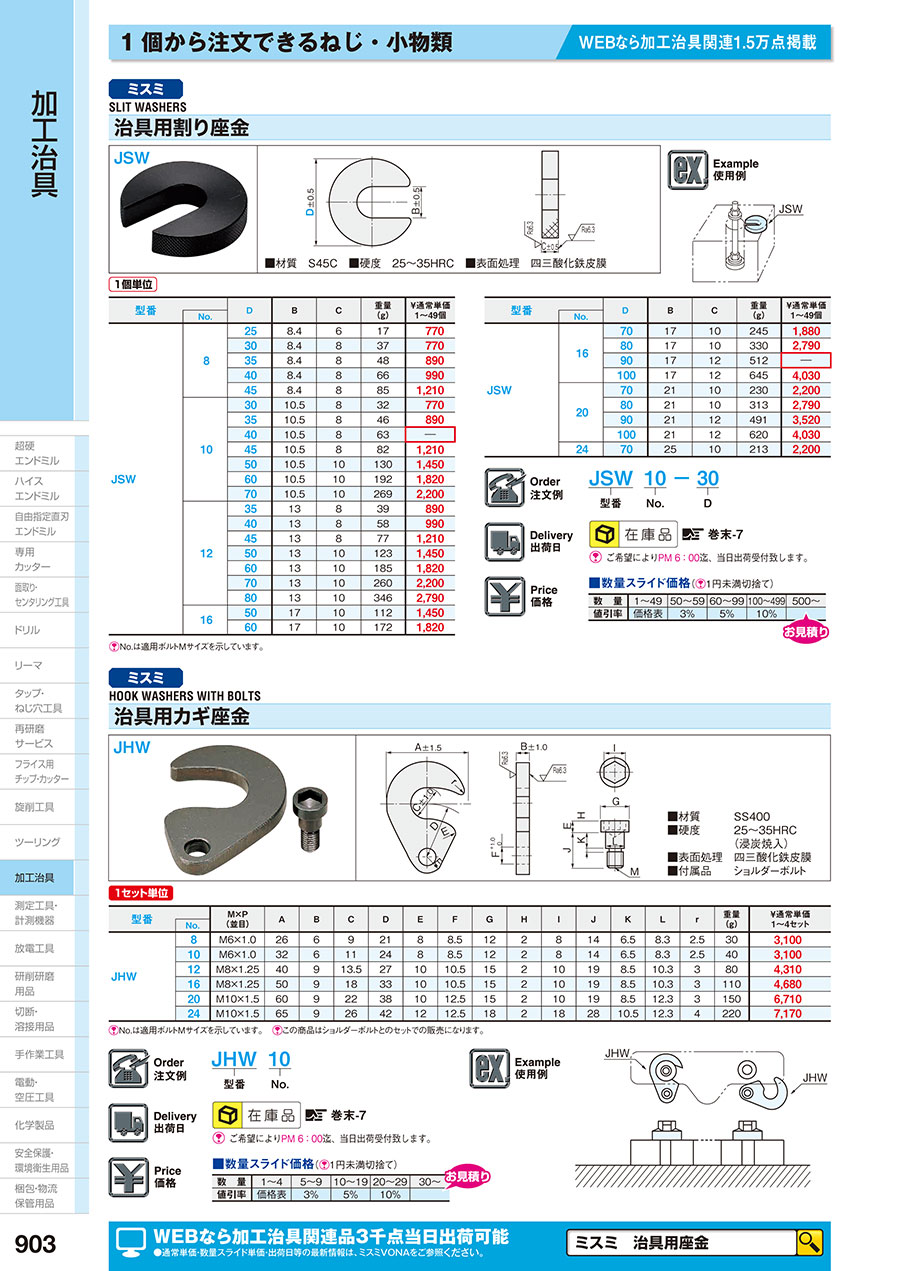

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
