ミスミ

超硬底刃付ストレートリーマ

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（8件）

この商品のFAQをみる（2件）

通常単価(税別): 4,150円～11,680円

税込単価: 4,565円～12,848円

【特長】・底刃付のためミーリング機能による穴の曲がり補正と、バニシング機能によ...

詳細情報を確認する

工具材質
超硬
刃形状
ストレート
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
0～0.005
底刃（エンド刃）
あり
ネジレ角 (°)
0
ハンドル有無
なし
単品/パック/セット
単品
シャンクタイプ
エンドミルシャンク
底刃形状
フラット

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が23型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

超硬底刃付ストレートリーマ　:関連画像

規格表

型番
SEC−ECHR

刃径 D	食付長 T	刃長 ℓ	全長 L	シャンク径 d	刃数	底刃形状
刃径 D	食付長 T	刃長 ℓ	全長 L	シャンク径 d	刃数	底刃形状
3	0.5	27	60	3	4	フラット
3.005	0.5	27	60	3	4
3.01	0.5	27	60	3	4
4	0.5	27	60	4	4
4.005	0.5	27	60	4	4
4.01	0.5	27	60	4	4
5	0.5	30	70	5	4
5.005	0.5	30	70	5	4
5.01	0.8	30	70	5	4
6	0.8	30	80	6	6
6.005	0.8	30	80	6	6
6.01	0.8	30	80	6	6
7	0.8	35	80	7	6
7.005	0.8	35	80	7	6
7.01	0.8	35	80	7	6
8	0.8	35	80	8	6
8.005	0.8	40	80	8	6
8.01	1.0	40	80	8	6
9	1.0	40	90	9	6
9.005	1.0	40	90	9	6
9.01	1.0	40	90	9	6
10	1.0	40	90	10	6
10.005	1.0	40	90	10	6
10.01	1.0	40	90	10	6

納期

仕様・概要

●ミーリング効果による穴の曲がり補正と、バニシング効果による面粗度向上を同時に実現します。
●下穴加工後、エンドミルによる補正を経ることなく、ダイレクトにリーマ加工が可能です。

超硬底刃付ストレートリーマ　:関連画像

推奨切削条件

型番 SEC-ECHR

刃径 D	軟鋼・炭素鋼（SS・SC）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			高硬度鋼（40～60HRC）			アルミニウム合金
刃径 D	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）
0.3～0.5	12,700～19,100	0.05～0.08	0.02～0.05	9,600～15,900	0.02～0.03	0.02～0.05	6,400～12,700	0.02～0.03	0.02～0.05	6,400～8,500	0.01～0.02	0.02～0.05	16,500～24,800	0.05～0.08	0.02～0.05
1	6,400～9,600	0.05～0.08	0.05～0.10	4,800～8,000	0.02～0.03	0.05～0.10	3,200～8,000	0.02～0.03	0.05～0.10	3,200～5,300	0.01～0.02	0.05～0.10	8,300～12,500	0.05～0.08	0.05～0.10
1.5	4,200～6,400	0.05～0.08	0.05～0.15	3,200～5,300	0.02～0.03	0.05～0.15	2,100～4,200	0.02～0.03	0.05～0.15	2,100～2,800	0.01～0.02	0.05～0.15	5,500～8,300	0.05～0.08	0.05～0.15
2	3,200～4,800	0.05～0.08	0.05～0.15	2,400～4,900	0.02～0.03	0.05～0.15	1,600～3,200	0.02～0.03	0.05～0.15	1,600～2,100	0.01～0.02	0.05～0.15	4,200～6,200	0.05～0.08	0.05～0.15
2.5	2,500～3,800	0.05～0.08	0.05～0.15	1,900～3,200	0.02～0.03	0.05～0.15	1,300～2,500	0.02～0.03	0.05～0.15	1,300～1,600	0.01～0.02	0.05～0.15	3,300～4,900	0.05～0.08	0.05～0.15
3	2,100～3,200	0.05～0.08	0.05～0.15	1,600～2,700	0.02～0.03	0.05～0.15	1,100～2,500	0.02～0.03	0.05～0.15	1,100～1,600	0.01～0.02	0.05～0.15	2,700～4,200	0.05～0.08	0.05～0.15
3.5	1,800～2,700	0.05～0.08	0.05～0.15	1,400～2,300	0.02～0.03	0.05～0.15	900～1,800	0.02～0.03	0.05～0.15	900～1,200	0.01～0.02	0.05～0.15	2,300～3,500	0.05～0.08	0.05～0.15
4	1,600～2,400	0.05～0.08	0.05～0.15	1,200～2,000	0.02～0.03	0.05～0.15	800～1,600	0.02～0.03	0.05～0.15	800～1,000	0.01～0.02	0.05～0.15	2,100～3,100	0.05～0.08	0.05～0.15
4.5	1,400～2,100	0.08～0.15	0.10～0.20	1,100～1,800	0.03～0.05	0.10～0.20	700～1,400	0.03～0.05	0.10～0.20	700～930	0.02～0.04	0.10～0.20	1,800～2,700	0.08～0.15	0.10～0.20
5	1,300～1,900	0.08～0.15	0.10～0.20	1,000～1,600	0.03～0.05	0.10～0.20	600～1,300	0.03～0.05	0.10～0.20	600～860	0.02～0.04	0.10～0.20	1,700～2,500	0.08～0.15	0.10～0.20
5.5	1,200～1,700	0.08～0.15	0.10～0.20	900～1,500	0.03～0.05	0.10～0.20	600～1,200	0.03～0.05	0.10～0.20	600～800	0.02～0.04	0.10～0.20	1,600～2,200	0.08～0.15	0.10～0.20
6	1,100～1,600	0.08～0.15	0.10～0.20	800～1,300	0.03～0.05	0.10～0.20	500～1,100	0.03～0.05	0.10～0.20	500～730	0.02～0.04	0.10～0.20	1,400～2,000	0.08～0.15	0.10～0.20
7	900～1,400	0.08～0.15	0.10～0.20	700～1,100	0.03～0.05	0.10～0.20	400～900	0.03～0.05	0.10～0.20	400～600	0.02～0.04	0.10～0.20	1,200～1,800	0.08～0.15	0.10～0.20
8	800～1,200	0.08～0.15	0.10～0.20	600～1,000	0.03～0.05	0.10～0.20	400～800	0.03～0.05	0.10～0.20	400～530	0.02～0.04	0.10～0.20	1,000～1,600	0.08～0.15	0.10～0.20
9	700～1,100	0.08～0.15	0.10～0.20	500～900	0.03～0.05	0.10～0.20	300～700	0.03～0.05	0.10～0.20	300～460	0.02～0.04	0.10～0.20	900～1,400	0.08～0.15	0.10～0.20
10	700～1,000	0.08～0.15	0.10～0.20	500～800	0.03～0.05	0.10～0.20	300～700	0.03～0.05	0.10～0.20	300～460	0.02～0.04	0.10～0.20	900～1,300	0.08～0.15	0.10～0.20
11	600～900	0.08～0.15	0.15～0.30	400～700	0.03～0.05	0.15～0.30	300～600	0.03～0.05	0.15～0.30	300～400	0.02～0.04	0.15～0.30	800～1,200	0.08～0.15	0.15～0.30
12	600～800	0.08～0.15	0.15～0.30	400～700	0.03～0.05	0.15～0.30	300～600	0.03～0.05	0.15～0.30	300～400	0.02～0.04	0.15～0.30	800～1,000	0.08～0.15	0.15～0.30
13	500～700	0.08～0.15	0.15～0.30	400～600	0.03～0.05	0.15～0.30	200～500	0.03～0.05	0.15～0.30	200～330	0.02～0.04	0.15～0.30	650～900	0.08～0.15	0.15～0.30
14	500～700	0.08～0.15	0.15～0.30	300～600	0.03～0.05	0.15～0.30	200～500	0.03～0.05	0.15～0.30	200～330	0.02～0.04	0.15～0.30	650～900	0.08～0.15	0.15～0.30
15	400～600	0.08～0.15	0.15～0.30	300～500	0.03～0.05	0.15～0.30	200～400	0.03～0.05	0.15～0.30	200～260	0.02～0.04	0.15～0.30	500～800	0.08～0.15	0.15～0.30
16	400～600	0.08～0.15	0.15～0.30	300～500	0.03～0.05	0.15～0.30	200～400	0.03～0.05	0.15～0.30	200～260	0.02～0.04	0.15～0.30	500～800	0.08～0.15	0.15～0.30

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃数

CAM・工具管理ソフト用データで絞り込む

溝長

(mm)

CADデータ有無

(2D/3D)

最小発注数量

3	0.5	60	3	4	Zoller	27	2D/3D	1個
3.005	0.5	60	3	4	Zoller	27	2D/3D	1個
3.01	0.5	60	3	4	Zoller	27	2D/3D	1個
4	0.5	60	4	4	Zoller	27	2D/3D	1個
4.005	0.5	60	4	4	Zoller	27	2D/3D	1個
4.01	0.5	60	4	4	Zoller	27	2D/3D	1個
5	0.5	70	5	4	Zoller	30	2D/3D	1個
5.005	0.5	70	5	4	Zoller	30	2D/3D	1個
5.01	0.8	70	5	4	Zoller	30	2D/3D	1個
6	0.8	80	6	6	Zoller	30	2D/3D	1個
6.005	0.8	80	6	6	Zoller	30	2D/3D	1個
6.01	0.8	80	6	6	Zoller	30	2D/3D	1個
7	0.8	80	7	6	Zoller	35	2D/3D	1個
7.005	0.8	80	7	6	Zoller	35	2D/3D	1個
8	0.8	80	8	6	Zoller	35	2D/3D	1個
8.005	0.8	80	8	6	Zoller	40	2D/3D	1個
8.01	1	80	8	6	Zoller	40	2D/3D	1個
9	1	90	9	6	Zoller	40	2D/3D	1個
9.005	1	90	9	6	Zoller	40	2D/3D	1個
9.01	1	90	9	6	Zoller	40	2D/3D	1個
10	1	90	10	6	Zoller	40	2D/3D	1個
10.005	1	90	10	6	Zoller	40	2D/3D	1個
10.01	1	90	10	6	Zoller	40	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,660円 ( 7,326円 )	在庫品1日目当日出荷可能
6,660円 ( 7,326円 )	在庫品1日目当日出荷可能
6,940円 ( 7,634円 )	在庫品1日目当日出荷可能
8,290円 ( 9,119円 )	在庫品1日目当日出荷可能
8,290円 ( 9,119円 )	在庫品1日目当日出荷可能
9,980円 ( 10,978円 )	在庫品1日目当日出荷可能
9,980円 ( 10,978円 )	在庫品1日目当日出荷可能
9,980円 ( 10,978円 )	在庫品1日目当日出荷可能
11,680円 ( 12,848円 )	在庫品1日目当日出荷可能
11,680円 ( 12,848円 )	在庫品1日目当日出荷可能
11,680円 ( 12,848円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・底刃付のためミーリング機能による穴の曲がり補正と、バニシング機能による面粗度向上を同時に実現
・下穴加工後、エンドミルによる補正を経ることなく、ダイレクトにリーマ加工が可能

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

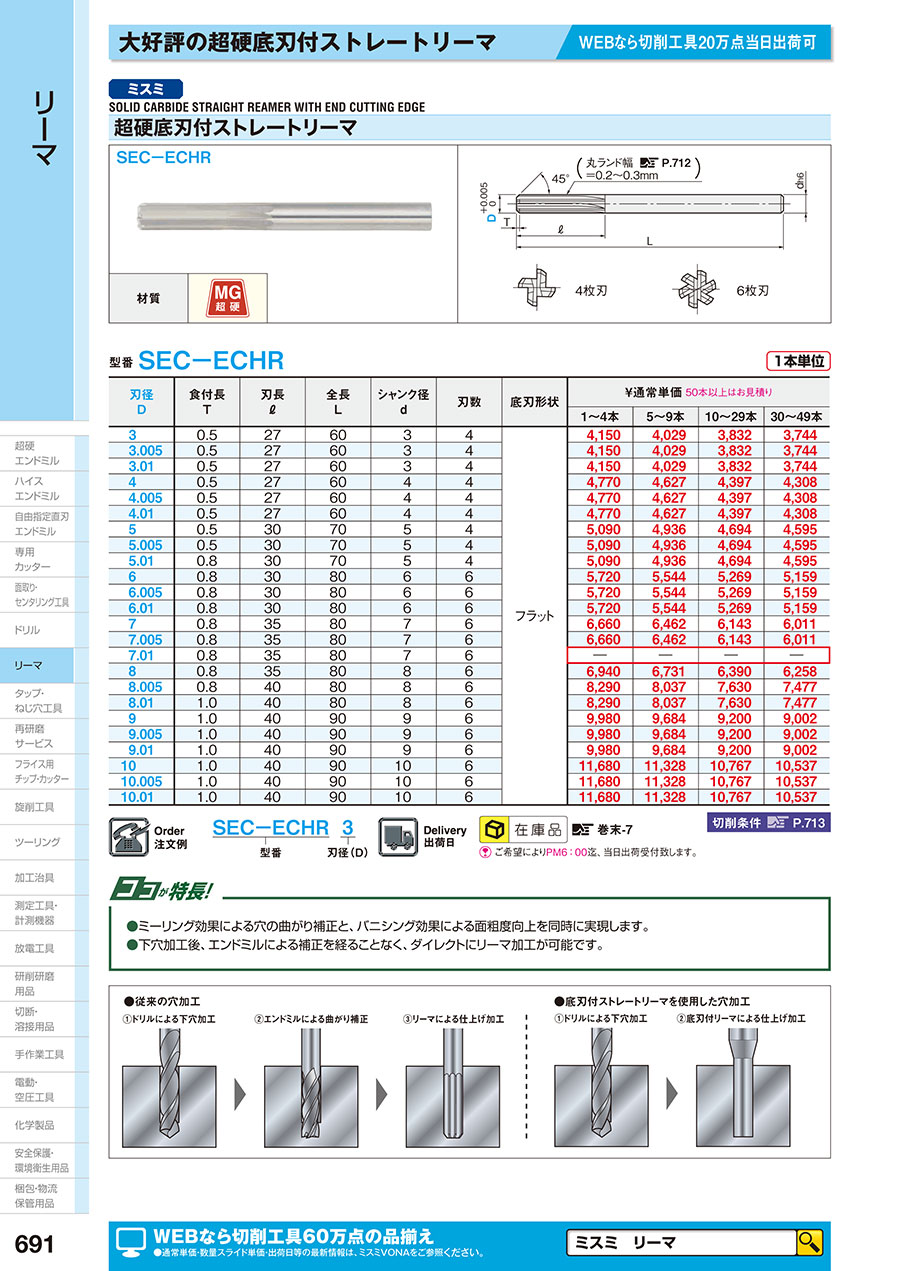

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬底刃付ストレートリーマのレビュー

4.5平均満足度：4.58件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

さまざまなワークに対して

満足度：4.02018/11/20

さまざまなワーク（S50C、SKS、SKD、SUS303など）に対して使用しています。下穴が多少歪んでいても超硬底刃付の...もっと読む

1人が参考にしています。

リーマ穴仕上用

満足度：5.02022/05/05

連結用ピン穴の仕上げに使用しております。有効深さが必要な為、こちらのリーマを利用しています。超硬刃で強度も問題りません...もっと読む

0人が参考にしています。

リーマー加工

満足度：5.02021/09/22

底刃付きはドリルの曲がりを修正してくれるので便利ですリーマー穴のピッチ精度が上がりました

0人が参考にしています。

さまざまな

満足度：4.02020/10/26

超硬底刃付きなので、下穴多少歪んでも、穴間のピッチの良さそうでした。もう気持ちお安くなると、ありがたい。

0人が参考にしています。

穴の仕上げで使用

満足度：5.02020/01/15

治具やゲージのノック穴を場合によってはきっちり有効深さで加工したいときもあるのでこちらのリーマを利用しています。単純に裏...もっと読む

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Qリーマ6型番のシャンク長を教えて欲しい。①SEC-ECHR4.005。② SEC-ECHR5.005。③SEC-ECHR6.005。④SEC-ECHR8.01。⑤SEC-ECHR10.01。

それぞれ①30mm。②36mm。③36mm。④41mm。⑤45mmとなります。但し、シャンク長は寸法管理していないため、あくまでもおおよその値です。

Q底刃の形状で、中ベコ(T)とフラット(F)があるが、この使いわけは？

中ベコは底刃中央をへこませ逃がしているので、切りくずの排出性がよく、一般的には中べこの方をお薦め致します。フラットは、止まり穴の底の形状を平らに仕上げたい場合に使用します。
