ミスミ

超硬底刃付スパイラルリーマ

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 7,400円～17,970円

税込単価: 8,140円～19,767円

【特長】・底刃付のためミーリング機能による穴の曲がり補正と、バニシング機能によ...

詳細情報を確認する

工具材質
超硬
刃形状
スパイラル/ヘリカル/ブローチ
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
0～0.005
底刃（エンド刃）
あり
ハンドル有無
なし
単品/パック/セット
単品
溝形状
スパイラル
シャンクタイプ
エンドミルシャンク
底刃形状
フラット

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が22型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

超硬底刃付スパイラルリーマ　:関連画像

規格表

型番
SEC−ECSPHR

刃径 D	食付長 T	刃長 ℓ	首下 ℓ1	全長 L	シャンク径 d	刃数	底刃形状
刃径 D	食付長 T	刃長 ℓ	首下 ℓ1	全長 L	シャンク径 d	刃数	底刃形状
3	0.15	20	40	65	3	4	フラット
3.005	0.15	20	40	65	3	4
3.01	0.15	20	40	65	3	4
4	0.2	20	40	65	4	4
4.005	0.2	25	45	75	4	4
4.01	0.2	25	45	75	4	4
5	0.2	25	45	75	5	4
5.005	0.2	25	45	75	5	4
5.01	0.2	25	45	75	5	4
6	0.3	25	65	100	6	6
6.005	0.3	25	65	100	6	6
6.01	0.3	25	65	100	6	6
7	0.3	25	70	110	7	6
7.005	0.3	25	70	110	7	6
7.01	0.3	25	70	110	7	6
8	0.3	25	85	125	8	6
8.005	0.3	25	85	125	8	6
8.01	0.3	25	85	125	8	6
9	0.3	30	90	135	9	6
9.005	0.3	30	90	135	9	6
9.01	0.3	30	90	135	9	6
10	0.3	30	100	150	10	6
10.005	0.3	30	100	150	10	6
10.01	0.3	30	100	150	10	6

納期

仕様・概要

●ミーリング効果による穴の曲がり補正と、バニシング効果による面粗度向上を同時に実現します。
●下穴加工後、エンドミルによる補正を経ることなく、ダイレクトにリーマ加工が可能です。
●ねじれ刃を採用することによりさらに高速切削が可能となります。

推奨切削条件

型番 SEC-ECSPHR

刃径 D	軟鋼・炭素鋼（SS・SC）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			高硬度鋼（40～60HRC）			アルミニウム合金
刃径 D	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）	回転速度（min^-1）	送り量（mm/rev）	リーマ代（mm）
0.3～0.5	17,780～26,740	0.07～0.112	0.02～0.05	13,440～22,260	0.028～0.042	0.02～0.05	8,960～17,780	0.028～0.042	0.02～0.05	8,960～11,900	0.014～0.028	0.02～0.05	23,100～34,720	0.07～0.112	0.02～0.05
1	8,960～13,440	0.07～0.112	0.05～0.10	6,720～11,200	0.028～0.042	0.05～0.10	4,480～11,200	0.028～0.042	0.05～0.10	4,480～7,420	0.014～0.028	0.05～0.10	11,620～17,500	0.07～0.112	0.05～0.10
1.5	5,880～8,960	0.07～0.112	0.05～0.15	4,480～7,420	0.028～0.042	0.05～0.15	2,940～5,880	0.028～0.042	0.05～0.15	2,940～3,920	0.014～0.028	0.05～0.15	7,700～11,620	0.07～0.112	0.05～0.15
2	4,480～6,720	0.07～0.112	0.05～0.15	3,360～6,860	0.028～0.042	0.05～0.15	2,240～4,480	0.028～0.042	0.05～0.15	2,240～2,940	0.014～0.028	0.05～0.15	5,880～8,680	0.07～0.112	0.05～0.15
2.5	3,500～5,320	0.07～0.112	0.05～0.15	2,660～4,480	0.028～0.042	0.05～0.15	1,820～3,500	0.028～0.042	0.05～0.15	1,820～2,240	0.014～0.028	0.05～0.15	4,620～6,860	0.07～0.112	0.05～0.15
3	2,940～4,480	0.07～0.112	0.05～0.15	2,240～3,780	0.028～0.042	0.05～0.15	1,540～3,500	0.028～0.042	0.05～0.15	1,540～2,240	0.014～0.028	0.05～0.15	3,780～5,880	0.07～0.112	0.05～0.15
3.5	2,520～3,780	0.07～0.112	0.05～0.15	1,960～3,220	0.028～0.042	0.05～0.15	1,260～2,520	0.028～0.042	0.05～0.15	1,260～1,680	0.014～0.028	0.05～0.15	3,220～4,900	0.07～0.112	0.05～0.15
4	2,240～3,360	0.07～0.112	0.05～0.15	1,680～2,800	0.028～0.042	0.05～0.15	1,120～2,240	0.028～0.042	0.05～0.15	1,120～1,400	0.014～0.028	0.05～0.15	2,940～4,340	0.07～0.112	0.05～0.15
4.5	1,960～2,940	0.112～0.21	0.10～0.20	1,540～2,520	0.042～0.07	0.10～0.20	980～1,960	0.042～0.07	0.10～0.20	980～1,300	0.028～0.056	0.10～0.20	2,520～3,780	0.112～0.21	0.10～0.20
5	1,820～2,660	0.112～0.21	0.10～0.20	1,400～2,240	0.042～0.07	0.10～0.20	840～1,820	0.042～0.07	0.10～0.20	840～1,200	0.028～0.056	0.10～0.20	2,380～3,500	0.112～0.21	0.10～0.20
5.5	1,680～2,380	0.112～0.21	0.10～0.20	1,260～2,100	0.042～0.07	0.10～0.20	840～1,680	0.042～0.07	0.10～0.20	840～1,120	0.028～0.056	0.10～0.20	2,240～3,080	0.112～0.21	0.10～0.20
6	1,540～2,240	0.112～0.21	0.10～0.20	1,120～1,820	0.042～0.07	0.10～0.20	700～1,540	0.042～0.07	0.10～0.20	700～1,020	0.028～0.056	0.10～0.20	1,960～2,800	0.112～0.21	0.10～0.20
7	1,260～1,960	0.112～0.21	0.10～0.20	980～1,540	0.042～0.07	0.10～0.20	560～1,260	0.042～0.07	0.10～0.20	560～840	0.028～0.056	0.10～0.20	1,680～2,520	0.112～0.21	0.10～0.20
8	1,120～1,680	0.112～0.21	0.10～0.20	840～1,400	0.042～0.07	0.10～0.20	560～1,120	0.042～0.07	0.10～0.20	560～740	0.028～0.056	0.10～0.20	1,400～2,240	0.112～0.21	0.10～0.20
9	980～1,540	0.112～0.21	0.10～0.20	700～1,260	0.042～0.07	0.10～0.20	420～980	0.042～0.07	0.10～0.20	420～640	0.028～0.056	0.10～0.20	1,260～1,960	0.112～0.21	0.10～0.20
10	980～1,400	0.112～0.21	0.10～0.20	700～1,120	0.042～0.07	0.10～0.20	420～980	0.042～0.07	0.10～0.20	420～640	0.028～0.056	0.10～0.20	1,260～1,820	0.112～0.21	0.10～0.20
11	840～1,260	0.112～0.21	0.15～0.30	560～980	0.042～0.07	0.15～0.30	420～840	0.042～0.07	0.15～0.30	420～560	0.028～0.056	0.15～0.30	1,120～1,680	0.112～0.21	0.15～0.30
12	840～1,120	0.112～0.21	0.15～0.30	560～980	0.042～0.07	0.15～0.30	420～840	0.042～0.07	0.15～0.30	420～560	0.028～0.056	0.15～0.30	1,120～1,400	0.112～0.21	0.15～0.30
13	700～980	0.112～0.21	0.15～0.30	560～840	0.042～0.07	0.15～0.30	280～700	0.042～0.07	0.15～0.30	280～460	0.028～0.056	0.15～0.30	910～1,260	0.112～0.21	0.15～0.30
14	700～980	0.112～0.21	0.15～0.30	420～840	0.042～0.07	0.15～0.30	280～700	0.042～0.07	0.15～0.30	280～460	0.028～0.056	0.15～0.30	910～1,260	0.112～0.21	0.15～0.30
15	560～840	0.112～0.21	0.15～0.30	420～700	0.042～0.07	0.15～0.30	280～560	0.042～0.07	0.15～0.30	280～360	0.028～0.056	0.15～0.30	700～1,120	0.112～0.21	0.15～0.30
16	560～840	0.112～0.21	0.15～0.30	420～700	0.042～0.07	0.15～0.30	280～560	0.042～0.07	0.15～0.30	280～360	0.028～0.056	0.15～0.30	700～1,120	0.112～0.21	0.15～0.30

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃数

CAM・工具管理ソフト用データで絞り込む

首下長

(mm)

溝長

(mm)

CADデータ有無

(2D/3D)

最小発注数量

3	0.15	65	3	4	Zoller	40	20	2D/3D	1個
3.005	0.15	65	3	4	Zoller	40	20	2D/3D	1個
3.01	0.15	65	3	4	Zoller	40	20	2D/3D	1個
4	0.2	65	4	4	Zoller	40	20	2D/3D	1個
4.005	0.2	75	4	4	Zoller	45	25	2D/3D	1個
4.01	0.2	75	4	4	Zoller	45	25	2D/3D	1個
5	0.2	75	5	4	Zoller	45	25	2D/3D	1個
5.005	0.2	75	5	4	Zoller	45	25	2D/3D	1個
5.01	0.2	75	5	4	Zoller	45	25	2D/3D	1個
6	0.3	100	6	6	Zoller	65	25	2D/3D	1個
6.005	0.3	100	6	6	Zoller	65	25	2D/3D	1個
6.01	0.3	100	6	6	Zoller	65	25	2D/3D	1個
7	0.3	110	7	6	Zoller	70	25	2D/3D	1個
7.01	0.3	110	7	6	Zoller	70	25	2D/3D	1個
8	0.3	125	8	6	Zoller	85	25	2D/3D	1個
8.005	0.3	125	8	6	Zoller	85	25	2D/3D	1個
8.01	0.3	125	8	6	Zoller	85	25	2D/3D	1個
9	0.3	135	9	6	Zoller	90	30	2D/3D	1個
9.01	0.3	135	9	6	Zoller	90	30	2D/3D	1個
10	0.3	150	10	6	Zoller	100	30	2D/3D	1個
10.005	0.3	150	10	6	Zoller	100	30	2D/3D	1個
10.01	0.3	150	10	6	Zoller	100	30	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

7,400円 ( 8,140円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
10,120円 ( 11,132円 )	在庫品1日目当日出荷可能
10,120円 ( 11,132円 )	在庫品1日目当日出荷可能
10,120円 ( 11,132円 )	在庫品1日目当日出荷可能
10,780円 ( 11,858円 )	在庫品1日目当日出荷可能
11,920円 ( 13,112円 )	在庫品1日目当日出荷可能
11,920円 ( 13,112円 )	在庫品1日目当日出荷可能
12,930円 ( 14,223円 )	在庫品1日目当日出荷可能
12,930円 ( 14,223円 )	在庫品1日目当日出荷可能
13,200円 ( 14,520円 )	在庫品1日目当日出荷可能
16,120円 ( 17,732円 )	在庫品1日目当日出荷可能
16,120円 ( 17,732円 )	在庫品1日目当日出荷可能
17,590円 ( 19,349円 )	在庫品1日目当日出荷可能
17,590円 ( 19,349円 )	在庫品1日目当日出荷可能
15,590円 ( 17,149円 )	在庫品1日目当日出荷可能
16,760円 ( 18,436円 )	在庫品1日目当日出荷可能
17,970円 ( 19,767円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・底刃付のためミーリング機能による穴の曲がり補正と、バニシング機能による面粗度向上を同時に実現
・下穴加工後、エンドミルによる補正を経ることなく、ダイレクトにリーマ加工が可能
・ねじれ刃を採用することによりさらに高速切削が可能

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

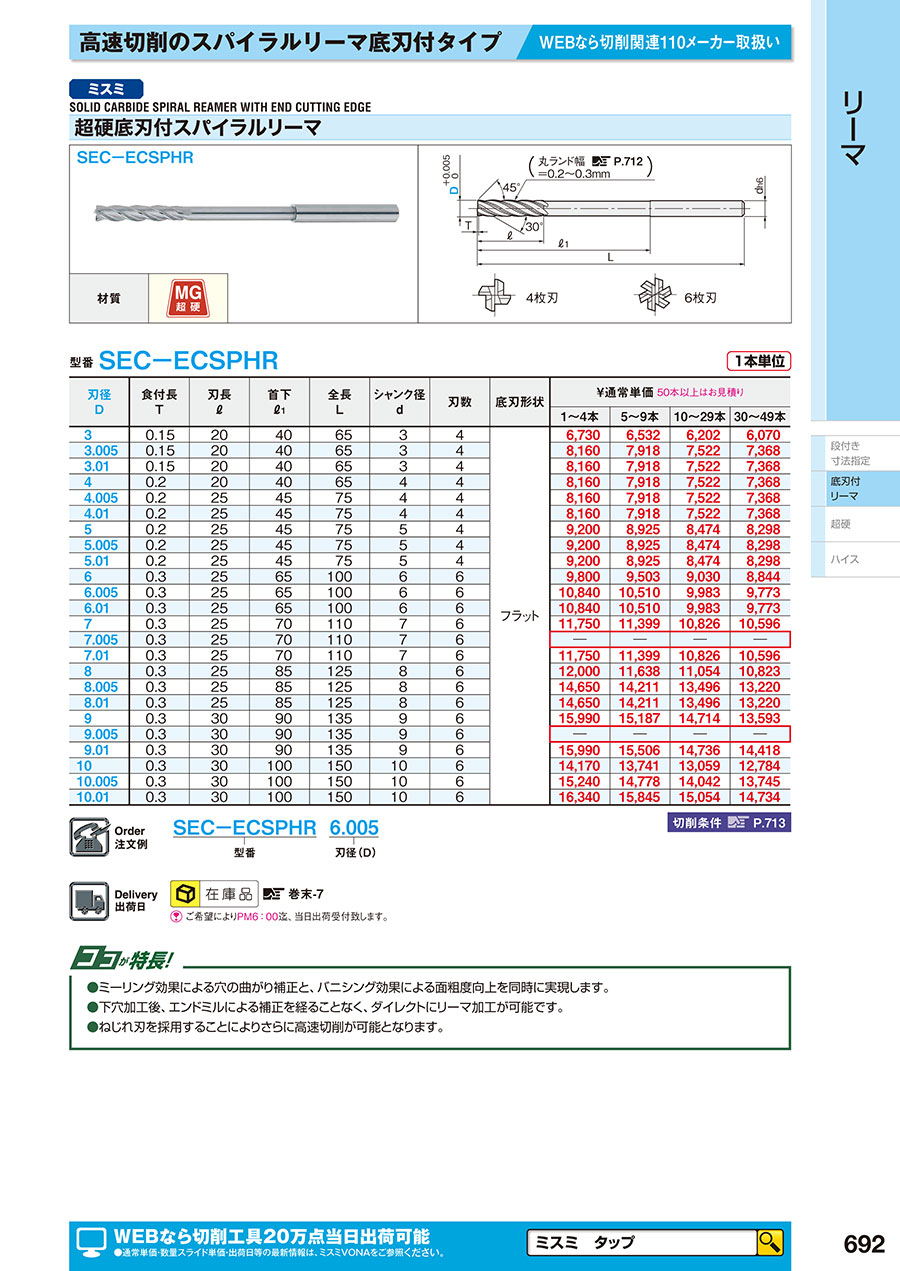

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬底刃付スパイラルリーマのレビュー

4.2平均満足度：4.25件のレビュー

星5
20%
星4
80%
星3
0%
星2
0%
星1
0%

止め穴加工

満足度：5.02019/08/24

止め穴の加工が多く最近このリーマに変えています。穴精度もしっかり出ますし、信頼できますお勧めします。

1人が参考にしています。

修理

満足度：4.02020/04/29

量産型の総焼き入れの修理の際押しピン部が摩耗してオ−バ−サイズするのに使いました

0人が参考にしています。

SKD11などに対して加工する際に使用

満足度：4.02018/10/30

SKD11などに対して加工する際に使用しています。他社の商品はカスが下に行きますが、この商品はカスが上に上がってきて着ま...もっと読む

0人が参考にしています。

鉄(SKD11など)に対して使用

満足度：4.02018/10/30

鉄(SKD11など)に対して穴あけ加工する際に使用しています。サイズなど考慮した上で購入しています。刃数があるため、たま...もっと読む

0人が参考にしています。

ステンレスなど（アルミは除く）さまざまなワークに対して

満足度：4.02018/10/30

ステンレスなど（アルミは除く）のさまざまなワークに対して使用しています。試しに使用した上で止まり穴や切り粉のハケ具合など...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q本品はSUS304の加工に使用出来るでしょうか。

本品は、SUS304の加工に使用出来ます。

Qプラ型EP穴用にエンドミル仕上げ無しで使える底刃付きリーマを探しているが、リーマ径が0～+0.005、+0.005～+0.010、+0.010～+0.015の３つに分かれており、どれを使用したらよいか判らない。

目的とされるEP穴がφ4H7公差なので、リーマ径はΦ4.005 公差+0.005 　0をお薦め致します。
