ミスミ

ＴｉＮコートハイス鋼NC用スポットドリル

ＴｉＮコートハイス鋼NC用スポットドリル
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
750円～5,800円
税込単価
825円～6,380円

【特長】・穴面取り、センタリングに最適・TiNコートの採用により、高速加工・長...

詳細情報を確認する

ご注意

  • G-NCSPD20-90とG-NCSPD20-120以外はシンニング処理を施しておりません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が20型番あります。
数量：

商品仕様

納期



仕様・概要


●TiNコートの採用により、高速加工・長寿命が可能になります。

ＴｉＮコートハイス鋼NC用スポットドリル　:関連画像

技術情報

穴の位置決めと面取りの同時加工する方法



【Question】

穴の位置決めと面取りを同時に加工して効率を上げたい

現在穴加工の工程は、（1）センタードリルによる位置決め → （2）ドリルによる穴加工 → （3）カウンタシンクで面取り を行っていますが、工程を短縮して効率化したいと思っています。良い方法はありませんか？



穴加工の工程（1）センタードリルによる位置決め →（2）ドリルによる穴加工 → （3）カウンタシンクで面取り

【Answer】

位置決めと面取りの同時加工による効率UP

従来のセンター穴角60°のセンタードリルでは位置決めは可能ですが、90°/120°の面取り加工を同時に行うことは不可能でした。
しかし、先端角90°/120°のNC用スポットドリル、面取り角90°センタードリルを使用することにより、面取り加工をかねた位置決め下穴加工が可能になります。



1. 先端角90°/120°NC用スポットドリル
1. 先端角90°/120°NC用スポットドリル



2. 面取り角90°センタードリル
2. 面取り角90°センタードリル

推奨切削条件

型番 G-NCSPD

被削材
機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）		アルミニウム合金

 直径D		送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）
20.03～0.106,6100.03～0.064,0500.03～0.062,0200.08～0.2013,500
30.04～0.085,2600.04～0.083,2400.04～0.081,6200.10～0.2210,800
40.05～0.103,9100.05～0.102,4300.05～0.101,2100.12～0.258,100
50.05～0.103,2400.05～0.102,0200.05～0.101,0100.13～0.266,750
60.06～0.122,5600.06～0.121,6200.06～0.128100.14～0.285,400
80.08～0.151,8900.08～0.151,2100.08～0.156000.18～0.324,050
100.10～0.181,4800.10～0.189400.10～0.184800.22～0.363,240
120.12～0.211,3500.12～0.218100.12～0.214000.25～0.402,700
160.16～0.289400.16～0.286000.16～0.282900.32～0.482,020
200.20～0.348100.20～0.344800.20～0.342400.40～0.601,620

型番リスト

表示件数
  • 1
    • 型番
    G-NCSPD2-90
    G-NCSPD2-120
    G-NCSPD3-90
    G-NCSPD3-120
    G-NCSPD4-90
    G-NCSPD4-120
    G-NCSPD5-90
    G-NCSPD5-120
    G-NCSPD6-90
    G-NCSPD6-120
    G-NCSPD8-90
    G-NCSPD8-120
    G-NCSPD10-90
    G-NCSPD10-120
    G-NCSPD12-90
    G-NCSPD12-120
    G-NCSPD16-90
    G-NCSPD16-120
    G-NCSPD20-90
    G-NCSPD20-120

    先端角

    (°)

    ドリル径（刃径）

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MTNo

    先端芯厚

    シンニング

    		最小発注数量
    90
    2
    8
    49
    2
    0.15～0.30
    無
    1個
    120
    2
    8
    49
    2
    0.21～0.26
    無
    1個
    90
    3
    10
    50
    3
    0.20～0.40
    無
    1個
    120
    3
    10
    50
    3
    0.33～0.39
    無
    1個
    90
    4
    12
    52
    4
    0.50～0.70
    無
    1個
    120
    4
    12
    52
    4
    0.44～0.52
    無
    1個
    90
    5
    15
    60
    5
    0.60～0.80
    無
    1個
    120
    5
    15
    60
    5
    0.55～0.65
    無
    1個
    90
    6
    20
    66
    6
    0.70～0.90
    無
    1個
    120
    6
    20
    66
    6
    0.66～0.78
    無
    1個
    90
    8
    25
    79
    8
    0.80～1.20
    無
    1個
    120
    8
    25
    79
    8
    0.88～1.04
    無
    1個
    90
    10
    25
    89
    10
    1.10～1.50
    無
    1個
    120
    10
    25
    89
    10
    1.10～1.31
    無
    1個
    90
    12
    30
    102
    12
    1.40～1.80
    無
    1個
    120
    12
    30
    102
    12
    1.32～1.57
    無
    1個
    90
    16
    35
    115
    16
    1.80～2.20
    無
    1個
    120
    16
    35
    115
    16
    1.76～2.09
    無
    1個
    90
    20
    40
    131
    20
    2.20～2.60
    有
    1個
    120
    20
    40
    131
    20
    2.20～2.61
    有
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    830円
    ( 913円 )
    在庫品1日目当日出荷可能
    830円
    ( 913円 )
    在庫品1日目当日出荷可能
    750円
    ( 825円 )
    在庫品1日目当日出荷可能
    760円
    ( 836円 )
    在庫品1日目当日出荷可能
    780円
    ( 858円 )
    在庫品1日目当日出荷可能
    790円
    ( 869円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,020円
    ( 1,122円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,020円
    ( 1,122円 )
    在庫品1日目当日出荷可能
    1,280円
    ( 1,408円 )
    在庫品1日目当日出荷可能
    1,280円
    ( 1,408円 )
    在庫品1日目当日出荷可能
    1,870円
    ( 2,057円 )
    在庫品1日目当日出荷可能
    1,870円
    ( 2,057円 )
    在庫品1日目当日出荷可能
    2,700円
    ( 2,970円 )
    在庫品1日目当日出荷可能
    2,700円
    ( 2,970円 )
    在庫品1日目当日出荷可能
    3,760円
    ( 4,136円 )
    在庫品1日目当日出荷可能
    3,760円
    ( 4,136円 )
    在庫品1日目当日出荷可能
    5,800円
    ( 6,380円 )
    在庫品1日目当日出荷可能
    4,950円
    ( 5,445円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・穴面取り、センタリングに最適
    ・TiNコートの採用により、高速加工・長寿命が可能

    ご注意

    • G-NCSPD20-90とG-NCSPD20-120以外はシンニング処理を施しておりません。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

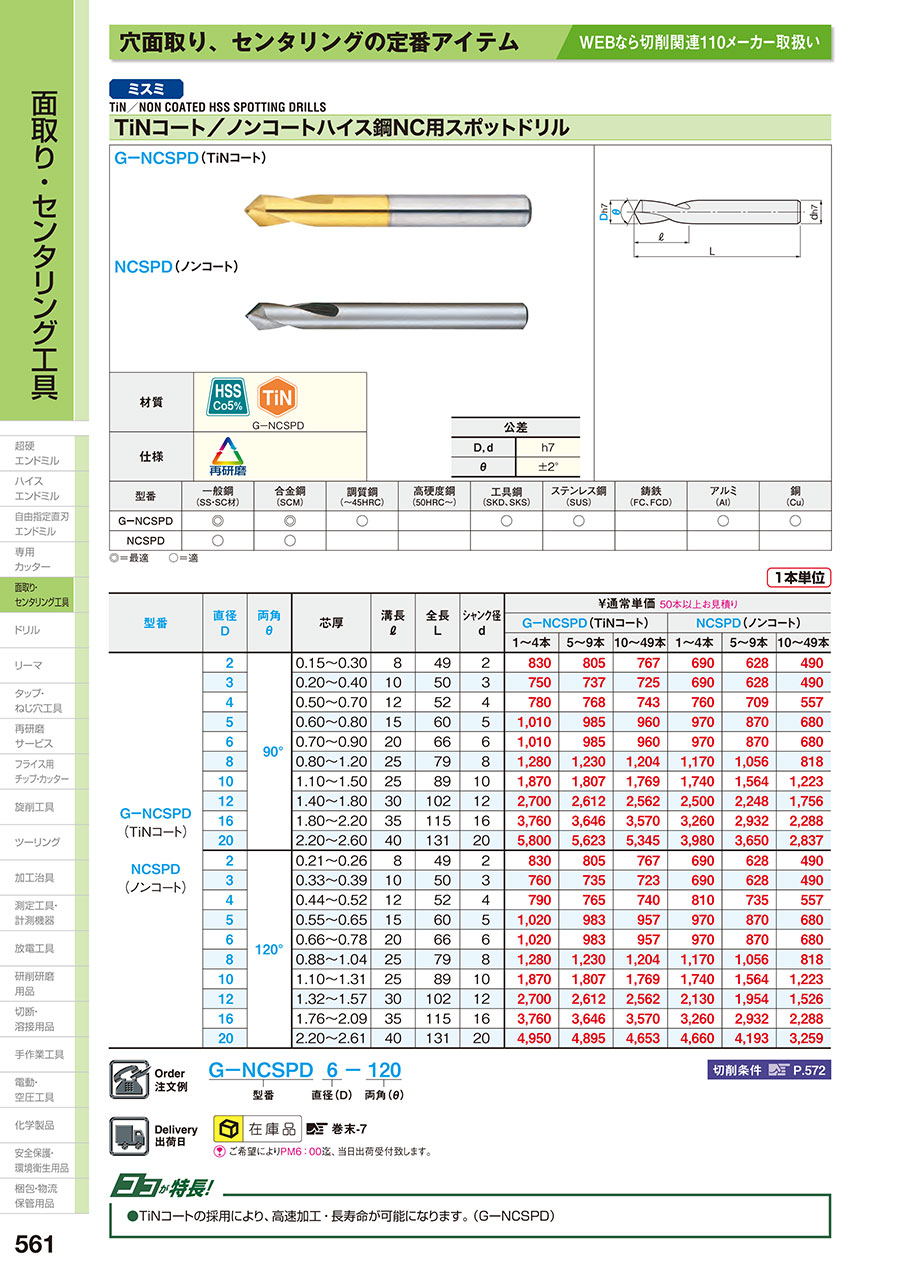

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    561

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴｉＮコートハイス鋼NC用スポットドリルのレビュー
    4.5平均満足度：4.544件のレビュー
    MCで使用
    5
    満足度：5.02019/11/26
    値段が安いので使い捨て感覚で使用しています 加工後のバリもなくコーティングで寿命も長く交換サイクルが 長くコスト削減にな...もっと読む
    1人が参考にしています。
    センター揉み、面取りに使用
    5
    満足度：5.02019/09/04
    安いので惜しみなく使用できる。センター揉みのついでに面取りもやっていすが、使いやすいので、毎回これです。
    1人が参考にしています。
    穴面取り
    4
    満足度：4.02023/07/30
    穴面取りに使用しています。 加工仕上がりは問題ありません。
    0人が参考にしています。
    NC旋盤での加工に使用
    5
    満足度：5.02023/07/11
    ドリル加工の位置決めから面取りまで他社同様に使えます、 安くて納期も早く助かりました。
    0人が参考にしています。
    マシニング加工後　穴や輪郭の面取り加工時使用しています。
    5
    満足度：5.02023/07/04
    マシニング加工後　穴や輪郭の面取り加工時使用しています。先端角度が90度なので　45度の面取り加工を使い易く　日常加工よ...もっと読む
    0人が参考にしています。
    44件全て見る
