ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラー【1～10個入り】

通常単価(税別): 1,170円～24,400円

税込単価: 1,287円～26,840円

通常出荷日：在庫品1日目当日出荷可能

【特長】・コバルトハイス鋼とTiNコートとの組み合わせにより耐熱性に優れる・特殊ドリル形状により、一般...

詳細を確認

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

未確定：候補が130型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●コバルトハイス鋼とTiNコートとの組み合わせにより耐熱性に優れています。
●特殊ドリル形状により、高能率深穴加工を実現します。

推奨切削条件

型番 SG-SD

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	穴の深さ max	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	穴の深さ max	切削速度 V（m/min）	刃径 D=2.5	3	4	5	6	8	10	16	25	40
700N/mm²以下の普通炭素鋼（S45C, S50C, S55C等）	5×D	40	N=5100 f=0.08	3860 0.098	3180 0.12	2550 0.15	2020 0.2	1590 0.24	1270 0.28	800 0.38	510 0.5	320 0.63
700N/mm²以下の普通炭素鋼（S45C, S50C, S55C等）	5～10×D	40	N=5100 f=0.08	3860 0.098	3180 0.12	2550 0.15	2020 0.2	1590 0.24	1270 0.28	800 0.38	510 0.5	320 0.63
700～1,000N/mm²の合金鋼（SCM等）	5×D	35	N=4460 f=0.06	3380 0.082	2790 0.1	2230 0.125	1770 0.16	1390 0.2	1110 0.22	700 0.3	450 0.4	280 0.5
700～1,000N/mm²の合金鋼（SCM等）	5～10×D	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
1,000～1,300N/mm²のプリハードン鋼（HPM, NAK等）	5×D以下	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
工具鋼（SKD, SK, SKS, SUS等）	5×D	25	N=3180 f=0.06	2410 0.082	1990 0.1	1590 0.125	1260 0.16	1000 0.2	800 0.22	500 0.3	320 0.4	200 0.5
工具鋼（SKD, SK, SKS, SUS等）	5～10×D	20	N=2550 f=0.05	1930 0.066	1590 0.08	1270 0.1	1010 0.12	800 0.16	640 0.18	400 0.25	250 0.32	160 0.4

ステップ送り

穴の深さ	≦50mm	50mm＜
1ステップ	2～3×D	1～2×D

ＴｉＮコートハイス鋼ドリル　ストレートシャンク／レギュラー:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

単品/セット品

直径公差

(mm)

CAM・工具管理ソフト用データ

シャンク径公差

(mm)

CADデータ有無

(2D/3D)

最小発注数量

1	12	34	1	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.1	14	36	1.1	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.2	16	38	1.2	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.3	16	38	1.3	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.4	18	40	1.4	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.5	18	40	1.5	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.6	20	43	1.6	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.7	20	43	1.7	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.8	22	46	1.8	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
1.9	22	46	1.9	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2	24	49	2	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.1	24	49	2.1	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.2	27	53	2.2	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.3	27	53	2.3	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.4	30	57	2.4	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.5	30	57	2.5	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.6	30	57	2.6	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.7	33	61	2.7	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
2.8	33	61	2.8	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
3	33	61	3	単品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1個
3	33	61	3	セット品	0～-0.014	tebis / zoller	-0.006～-0.066	2D/3D	1パック 10個入り
3.1	36	65	3.1	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.1	36	65	3.1	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.2	36	65	3.2	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.2	36	65	3.2	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.3	36	65	3.3	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.3	36	65	3.3	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.4	39	70	3.4	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.4	39	70	3.4	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.5	39	70	3.5	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.5	39	70	3.5	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.6	39	70	3.6	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.6	39	70	3.6	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.7	39	70	3.7	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.7	39	70	3.7	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.8	43	75	3.8	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.8	43	75	3.8	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
3.9	43	75	3.9	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
3.9	43	75	3.9	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4	43	75	4	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4	43	75	4	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.1	43	75	4.1	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.1	43	75	4.1	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.2	43	75	4.2	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.2	43	75	4.2	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.3	47	80	4.3	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.3	47	80	4.3	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.4	47	80	4.4	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.4	47	80	4.4	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.5	47	80	4.5	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.5	47	80	4.5	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.6	47	80	4.6	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.6	47	80	4.6	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.7	47	80	4.7	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.7	47	80	4.7	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.8	52	86	4.8	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.8	52	86	4.8	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
4.9	52	86	4.9	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個
4.9	52	86	4.9	セット品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1パック 10個入り
5	52	86	5	単品	0～-0.018	tebis / zoller	-0.010～-0.085	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
10,580円 ( 11,638円 )	在庫品1日目当日出荷可能
10,580円 ( 11,638円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
10,180円 ( 11,198円 )	在庫品1日目当日出荷可能
10,180円 ( 11,198円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
10,180円 ( 11,198円 )	在庫品1日目当日出荷可能
7,670円 ( 8,437円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,190円 ( 9,009円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
8,190円 ( 9,009円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
10,980円 ( 12,078円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
10,980円 ( 12,078円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
10,840円 ( 11,924円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
10,980円 ( 12,078円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
10,840円 ( 11,924円 )	在庫品1日目当日出荷可能
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能
11,270円 ( 12,397円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
10,250円 ( 11,275円 )	在庫品1日目当日出荷可能
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能
11,270円 ( 12,397円 )	在庫品1日目当日出荷可能
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能
11,270円 ( 12,397円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
10,250円 ( 11,275円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
13,190円 ( 14,509円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
13,190円 ( 14,509円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
13,190円 ( 14,509円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
13,190円 ( 14,509円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・コバルトハイス鋼とTiNコートとの組み合わせにより耐熱性に優れる
・特殊ドリル形状により、一般鋼から難削材まで幅広い対応力を備え、難易度の高い深穴加工も可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

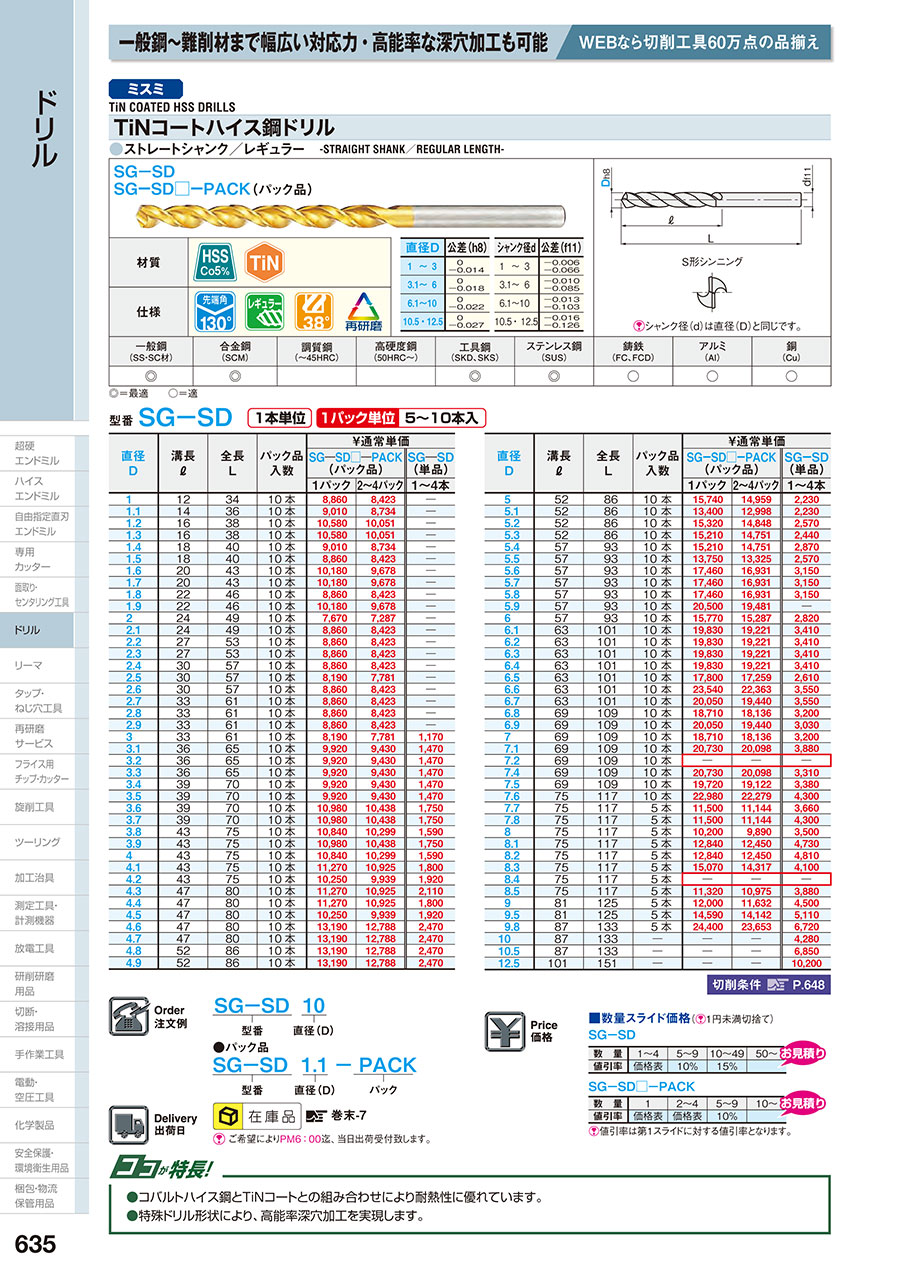

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラーのレビュー

4.5平均満足度：4.57件のレビュー

星5
57%
星4
43%
星3
0%
星2
0%
星1
0%

穴明

満足度：4.02023/06/30

納期も早く、マシニングセンタで下穴に使用しており、切れ味も良く、価格も安く良いドリルです。

1人が参考にしています。

部品加工に使用

満足度：4.02021/12/21

当社で製作している金型の部品加工に使用しています。加工材はSKD11です。新しく製作する金型が入った時などに在庫数を確認...もっと読む

1人が参考にしています。

普段使い入れ替えに

満足度：5.02021/09/23

普段使い用の入れ替えに購入。コーティングでも安価で持ちがいいならと。

0人が参考にしています。

普段使い

満足度：5.02018/12/29

注文してから届くまでがはっきりしているので注文しやすいです。細かい作業に向いていると思います。

0人が参考にしています。

鋼部品の穴加工

満足度：5.02018/04/09

低価格でコーティングドリルが買えるのは良いです。あまり数の出ないものに使っていますので、寿命はわかりません。

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラー	ＴｉＮコートハイス鋼ドリル難削材用/ストレートシャンク/レギュラー	マックスアルアルミ用ドリル（ストレートシャンク）ACDシリーズ	HDS OH付鋼用ハイパーバニシングドリル	高性能フラットドリル KDZ-HP レギュラー（クーラントホールあり）Type C	アクアREVOドリルスタブ
メーカー	ミスミ	ミスミ	サイトウ製作所（ATOM・アトム）	アサヒ工具	京セラ	不二越
通常価格	1,170円-	1,030円 -	2,480円 -	14,426円 -	7,390円 -	6,870円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	1日目	3日目〜	1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	アルミ / 樹脂	一般鋼 / 調質鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質	コバルトハイス	コバルトハイス	超硬	超硬	超硬	超硬
シャンクタイプ	ストレートシャンク	ストレートシャンク	ストレートシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	ノンコート	鋼用	鋼用	鋼用
先端角(°)	130	130	130	140	180	135
