ＴｉＮコートハイス鋼ドリル難削材用/ストレートシャンク/レギュラー【1～10個入り】

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（15件）

この商品のFAQをみる（3件）

通常単価(税別): 1,030円～16,920円

税込単価: 1,133円～18,612円

【特長】・一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
コバルトハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
先端角 (°)
130
シンニング
X形
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が77型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良の切削性能を発揮します。
●強ねじれ形状により切りくずの排出を促進させます。
●X形シンニングで食付性が良く、スラスト荷重が大幅に減少されます。

推奨切削条件

型番 SG-SDR

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	穴の深さ max	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	穴の深さ max	切削速度 V（m/min）	刃径 D=2.5	3	4	5	6	8	10	16	25	40
700N/mm²以下の普通炭素鋼（S45C, S50C, S55C等）	5～10×D	40	N=5100 f=0.08	3860 0.098	3180 0.12	2550 0.15	2020 0.2	1590 0.24	1270 0.28	800 0.38	510 0.5	320 0.63
700～1,000N/mm²の合金鋼（SCM等）	5×D	35	N=4460 f=0.06	3380 0.082	2790 0.1	2230 0.125	1770 0.16	1390 0.2	1110 0.22	700 0.3	450 0.4	280 0.5
700～1,000N/mm²の合金鋼（SCM等）	5～10×D	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
1,000～1,300N/mm²のプリハードン鋼（HPM, NAK等）	5×D以下	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
工具鋼（SKD, SK, SKS, SUS等）	5×D	25	N=3180 f=0.06	2410 0.082	1990 0.1	1590 0.125	1260 0.16	1000 0.2	800 0.22	500 0.3	320 0.4	200 0.5
工具鋼（SKD, SK, SKS, SUS等）	5～10×D	20	N=2550 f=0.05	1930 0.066	1590 0.08	1270 0.1	1010 0.12	800 0.16	640 0.18	400 0.25	250 0.32	160 0.4

ステップ送り

穴の深さ	≦50mm	50mm＜
1ステップ	2～3×D	1～2×D

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

単品/セット品

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

2	24	49	2	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.1	24	49	2.1	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.2	27	53	2.2	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.3	27	53	2.3	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.4	30	57	2.4	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.5	30	57	2.5	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.6	30	57	2.6	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.7	33	61	2.7	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.8	33	61	2.8	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
2.9	33	61	2.9	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
3	33	61	3	単品	0～-0.014	-0.006～-0.066	1個
3	33	61	3	セット品	0～-0.014	-0.006～-0.066	1パック 10個入り
3.1	36	65	3.1	単品	0～-0.018	-0.010～-0.085	1個
3.1	36	65	3.1	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
3.2	36	65	3.2	単品	0～-0.018	-0.010～-0.085	1個
3.2	36	65	3.2	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
3.3	36	65	3.3	単品	0～-0.018	-0.010～-0.085	1個
3.3	36	65	3.3	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
3.4	39	70	3.4	単品	0～-0.018	-0.010～-0.085	1個
3.4	39	70	3.4	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
3.5	39	70	3.5	単品	0～-0.018	-0.010～-0.085	1個
3.5	39	70	3.5	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
3.8	43	75	3.8	単品	0～-0.018	-0.010～-0.085	1個
3.8	43	75	3.8	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4	43	75	4	単品	0～-0.018	-0.010～-0.085	1個
4	43	75	4	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4.1	43	75	4.1	単品	0～-0.018	-0.010～-0.085	1個
4.1	43	75	4.1	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4.2	43	75	4.2	単品	0～-0.018	-0.010～-0.085	1個
4.2	43	75	4.2	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4.3	47	80	4.3	単品	0～-0.018	-0.010～-0.085	1個
4.3	47	80	4.3	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4.5	47	80	4.5	単品	0～-0.018	-0.010～-0.085	1個
4.5	47	80	4.5	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
4.8	52	86	4.8	単品	0～-0.018	-0.010～-0.085	1個
4.8	52	86	4.8	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5	52	86	5	単品	0～-0.018	-0.010～-0.085	1個
5	52	86	5	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5.1	52	86	5.1	単品	0～-0.018	-0.010～-0.085	1個
5.1	52	86	5.1	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5.2	52	86	5.2	単品	0～-0.018	-0.010～-0.085	1個
5.2	52	86	5.2	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5.3	52	86	5.3	単品	0～-0.018	-0.010～-0.085	1個
5.3	52	86	5.3	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5.5	57	93	5.5	単品	0～-0.018	-0.010～-0.085	1個
5.5	57	93	5.5	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
5.8	57	93	5.8	単品	0～-0.018	-0.010～-0.085	1個
5.8	57	93	5.8	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
6	57	93	6	単品	0～-0.018	-0.010～-0.085	1個
6	57	93	6	セット品	0～-0.018	-0.010～-0.085	1パック 10個入り
6.1	63	101	6.1	単品	0～-0.022	-0.013～-0.103	1個
6.1	63	101	6.1	セット品	0～-0.022	-0.013～-0.103	1パック 10個入り
6.5	63	101	6.5	単品	0～-0.022	-0.013～-0.103	1個
6.5	63	101	6.5	セット品	0～-0.022	-0.013～-0.103	1パック 10個入り
6.8	69	109	6.8	単品	0～-0.022	-0.013～-0.103	1個
6.8	69	109	6.8	セット品	0～-0.022	-0.013～-0.103	1パック 10個入り
6.9	69	109	6.9	単品	0～-0.022	-0.013～-0.103	1個
6.9	69	109	6.9	セット品	0～-0.022	-0.013～-0.103	1パック 10個入り
7	69	109	7	単品	0～-0.022	-0.013～-0.103	1個
7	69	109	7	セット品	0～-0.022	-0.013～-0.103	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

5,290円 ( 5,819円 )	在庫品1日目当日出荷可能
6,480円 ( 7,128円 )	在庫品1日目当日出荷可能
6,480円 ( 7,128円 )	在庫品1日目当日出荷可能
6,870円 ( 7,557円 )	在庫品1日目当日出荷可能
6,480円 ( 7,128円 )	在庫品1日目当日出荷可能
5,290円 ( 5,819円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
6,870円 ( 7,557円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
6,870円 ( 7,557円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
6,080円 ( 6,688円 )	在庫品1日目当日出荷可能
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能
6,080円 ( 6,688円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
6,080円 ( 6,688円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
7,540円 ( 8,294円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
9,390円 ( 10,329円 )	在庫品1日目当日出荷可能
1,690円 ( 1,859円 )	在庫品1日目当日出荷可能
8,070円 ( 8,877円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
8,860円 ( 9,746円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
8,460円 ( 9,306円 )	在庫品1日目当日出荷可能
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能
9,460円 ( 10,406円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
10,580円 ( 11,638円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能
11,510円 ( 12,661円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
12,690円 ( 13,959円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
11,510円 ( 12,661円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
14,680円 ( 16,148円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
12,430円 ( 13,673円 )	在庫品1日目当日出荷可能
3,350円 ( 3,685円 )	在庫品1日目当日出荷可能
13,750円 ( 15,125円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
14,680円 ( 16,148円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
16,530円 ( 18,183円 )	在庫品1日目当日出荷可能
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
14,080円 ( 15,488円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
15,600円 ( 17,160円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良の切削性能を発揮
・強ねじれ形状により切りくずの排出を促進
・X形シンニングで食付性が良く、スラスト荷重が大幅に減少

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

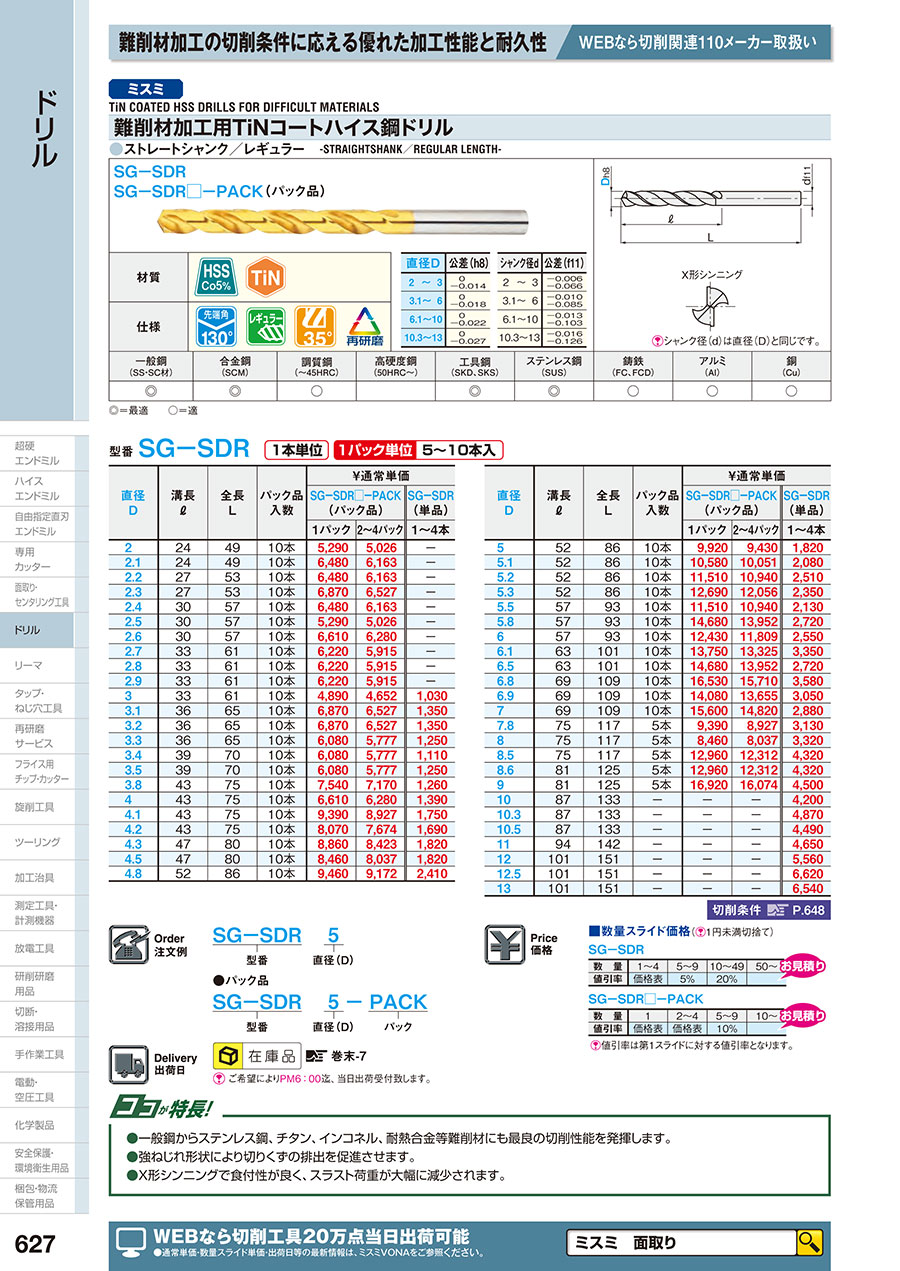

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＮコートハイス鋼ドリル難削材用/ストレートシャンク/レギュラーのレビュー

4.6平均満足度：4.615件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

穴あけ

満足度：4.02017/06/23

難材（ＳＵＳ304）の穴明けに使用しました。従来は１本ずつ購入していたのですがパックの方がお得感があって購入を決めま...もっと読む

1人が参考にしています。

ステンレスの穴加工

満足度：5.02024/03/04

ステンレスの穴加工に使用しました。コーティングのおかげが、そこそこ穴数は持った方だと思います。また利用したいと思います...もっと読む

0人が参考にしています。

マシニング加工の消耗品として使用しています。

満足度：5.02023/06/02

マシニング加工の消耗品として使用しています。ステンレス加工用のドリルのため　購入していますが　値段が高いので　在庫が持た...もっと読む

0人が参考にしています。

鉄板の穴明け

満足度：5.02023/04/25

少し硬い材料に穴明けをしました良く切れますし経済的です。またリピートしたいと思います。

0人が参考にしています。

プラ型の加工

満足度：4.02023/04/20

プラスチック金型の入子のＥピン穴加工に使用しています。納期が早くて助かりました。

0人が参考にしています。

15件全て見る

よくあるご質問（FAQ）

Q被削材インコネルの、切削条件が知りたい。

切削速度は20m/min 、送りは0.05mm/revで、摩耗、キリコの様子をみて、条件を前後させてみて下さい

Q被削材：ＳＫ材　φ2.1　深さ14ｍｍ　1250か所の穴を空けたい。SG-SDR2.1で検討中だが、最適工具を紹介下さい。

ＳＫ材ならSG-SDR2.1で加工可能ですが、１本で1250か所は恐らく困難です。切削距離2ｍ（今回は140穴）ごとにドリルの刃のチェックをお願いします。

Qステンレスが加工出来る単品で購入可能なφ4、φ11のハイスドリルを紹介して欲しい。

ミスミの難削材用ＴｉＮコートハイス鋼ドリル　ストレートシャンク　型番SG-SDR4、型番SG-SDR11をご紹介致します。
