ミスミ

ＴｉＮコートハイス鋼ドリルエンドミルシャンク/レギュラー

通常単価(税別): 1,120円～7,110円

税込単価: 1,232円～7,821円

通常出荷日：在庫品1日目当日出荷可能

【特長】・一般鋼から非鉄、鋳鉄、ステンレス鋼まで対応可能な汎用性の高いドリル・改良型シンニングとねじれ...

詳細を確認

4.14.1

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が59型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●一般鋼から非鉄、鋳鉄、ステンレス鋼まで対応可能な汎用性の高いドリルです。
●改良型シンニングとねじれ角度により、トルクを減少し、高精度加工が実現します。
●特殊な溝形状により、硬く長い切りくずもつまることなく排出されます。

推奨切削条件

型番 G-ESDRA

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=2	3	4	5	6	8	10	13
一般構造用鋼（SS400）	30～40	N=4780 f=0.05	3180 0.06	2390 0.1	1910 0.1	1590 0.12	1190 0.16	960 0.2	730 0.21
中高炭素鋼（S45C、S55C）	25～35	N=3980 f=0.05	2650 0.06	1990 0.1	1590 0.1	1330 0.12	1000 0.16	800 0.2	610 0.21
合金工具鋼（SUJ 2、SKD11、SKD12）	20～25	N=3180 f=0.04	2120 0.055	1590 0.08	1270 0.08	1060 0.095	800 0.125	640 0.16	490 0.17
ステンレス鋼（SUS303、SUS304、SUS416）	15～20	N=2390 f=0.04	1590 0.055	1190 0.08	960 0.08	800 0.095	600 0.125	480 0.16	370 0.17
調質鋼（40～48HRC）	10～12	N=1590 f=0.04	1060 0.055	800 0.08	640 0.08	530 0.095	400 0.125	320 0.16	240 0.17
鋳鉄（FC150、FC250、FC300）	30～40	N=4780 f=0.05	3180 0.06	2390 0.1	1910 0.1	1590 0.12	1190 0.16	960 0.2	730 0.21
ダクタイル鋳鉄（FCD500、FCD700）	30～40	N=4780 f=0.05	3180 0.06	2390 0.1	1910 0.1	1590 0.12	1190 0.16	960 0.2	730 0.21
アルミニウムアルミ合金	50～60	N=7960 f=0.05	5310 0.06	3980 0.1	3180 0.1	2650 0.12	1990 0.16	1590 0.2	1220 0.21

ステップ送り

穴の深さ	≦50mm	50mm＜
1ステップ	2～3×D	1～2×D

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

2	24	56	3	0～-0.014	0～-0.014	1個
2.1	24	56	3	0～-0.014	0～-0.014	1個
2.2	27	59	3	0～-0.014	0～-0.014	1個
2.3	27	59	3	0～-0.014	0～-0.014	1個
2.4	30	62	3	0～-0.014	0～-0.014	1個
2.5	30	62	3	0～-0.014	0～-0.014	1個
2.6	30	62	3	0～-0.014	0～-0.014	1個
2.7	33	65	3	0～-0.014	0～-0.014	1個
2.8	33	65	3	0～-0.014	0～-0.014	1個
2.9	33	65	3	0～-0.014	0～-0.014	1個
3	33	65	3	0～-0.014	0～-0.014	1個
3.1	36	68	4	0～-0.018	0～-0.018	1個
3.2	36	68	4	0～-0.018	0～-0.018	1個
3.3	36	68	4	0～-0.018	0～-0.018	1個
3.4	39	71	4	0～-0.018	0～-0.018	1個
3.5	39	71	4	0～-0.018	0～-0.018	1個
3.8	43	75	4	0～-0.018	0～-0.018	1個
4	43	75	4	0～-0.018	0～-0.018	1個
4.2	43	87	6	0～-0.018	0～-0.018	1個
4.3	47	91	6	0～-0.018	0～-0.018	1個
4.5	47	91	6	0～-0.018	0～-0.018	1個
4.8	52	96	6	0～-0.018	0～-0.018	1個
5	52	96	6	0～-0.018	0～-0.018	1個
5.1	52	96	6	0～-0.018	0～-0.018	1個
5.2	52	96	6	0～-0.018	0～-0.018	1個
5.3	52	96	6	0～-0.018	0～-0.018	1個
5.5	57	101	6	0～-0.018	0～-0.018	1個
5.8	57	101	6	0～-0.018	0～-0.018	1個
6	57	101	6	0～-0.018	0～-0.018	1個
6.1	63	107	8	0～-0.022	0～-0.022	1個
6.5	63	107	8	0～-0.022	0～-0.022	1個
6.6	63	107	8	0～-0.022	0～-0.022	1個
6.7	63	107	8	0～-0.022	0～-0.022	1個
6.8	69	113	8	0～-0.022	0～-0.022	1個
6.9	69	113	8	0～-0.022	0～-0.022	1個
7	69	113	8	0～-0.022	0～-0.022	1個
7.8	75	119	8	0～-0.022	0～-0.022	1個
8	75	119	8	0～-0.022	0～-0.022	1個
8.1	75	125	10	0～-0.022	0～-0.022	1個
8.2	75	125	10	0～-0.022	0～-0.022	1個
8.5	75	125	10	0～-0.022	0～-0.022	1個
8.6	81	131	10	0～-0.022	0～-0.022	1個
8.7	81	131	10	0～-0.022	0～-0.022	1個
9	81	131	10	0～-0.022	0～-0.022	1個
9.5	81	131	10	0～-0.022	0～-0.022	1個
9.6	87	137	10	0～-0.022	0～-0.022	1個
9.7	87	137	10	0～-0.022	0～-0.022	1個
9.8	87	137	10	0～-0.022	0～-0.022	1個
10	87	137	10	0～-0.022	0～-0.022	1個
10.2	87	144	12	0～-0.027	0～-0.027	1個
10.3	87	144	12	0～-0.027	0～-0.027	1個
10.4	87	144	12	0～-0.027	0～-0.027	1個
10.5	87	144	12	0～-0.027	0～-0.027	1個
11	94	151	12	0～-0.027	0～-0.027	1個
11.5	94	151	12	0～-0.027	0～-0.027	1個
11.8	94	151	12	0～-0.027	0～-0.027	1個
12	101	158	12	0～-0.027	0～-0.027	1個
12.5	101	161	16	0～-0.027	0～-0.027	1個
13	101	161	16	0～-0.027	0～-0.027	1個

通常単価(税別) (税込単価)	通常出荷日

1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
3,560円 ( 3,916円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
5,830円 ( 6,413円 )	在庫品1日目当日出荷可能
5,600円 ( 6,160円 )	在庫品1日目当日出荷可能
6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
6,750円 ( 7,425円 )	在庫品1日目当日出荷可能
7,110円 ( 7,821円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・一般鋼から非鉄、鋳鉄、ステンレス鋼まで対応可能な汎用性の高いドリル
・改良型シンニングとねじれ角度により、トルクを減少し、高精度加工が実現
・特殊な溝形状により、硬く長い切りくずもつまることなく排出

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

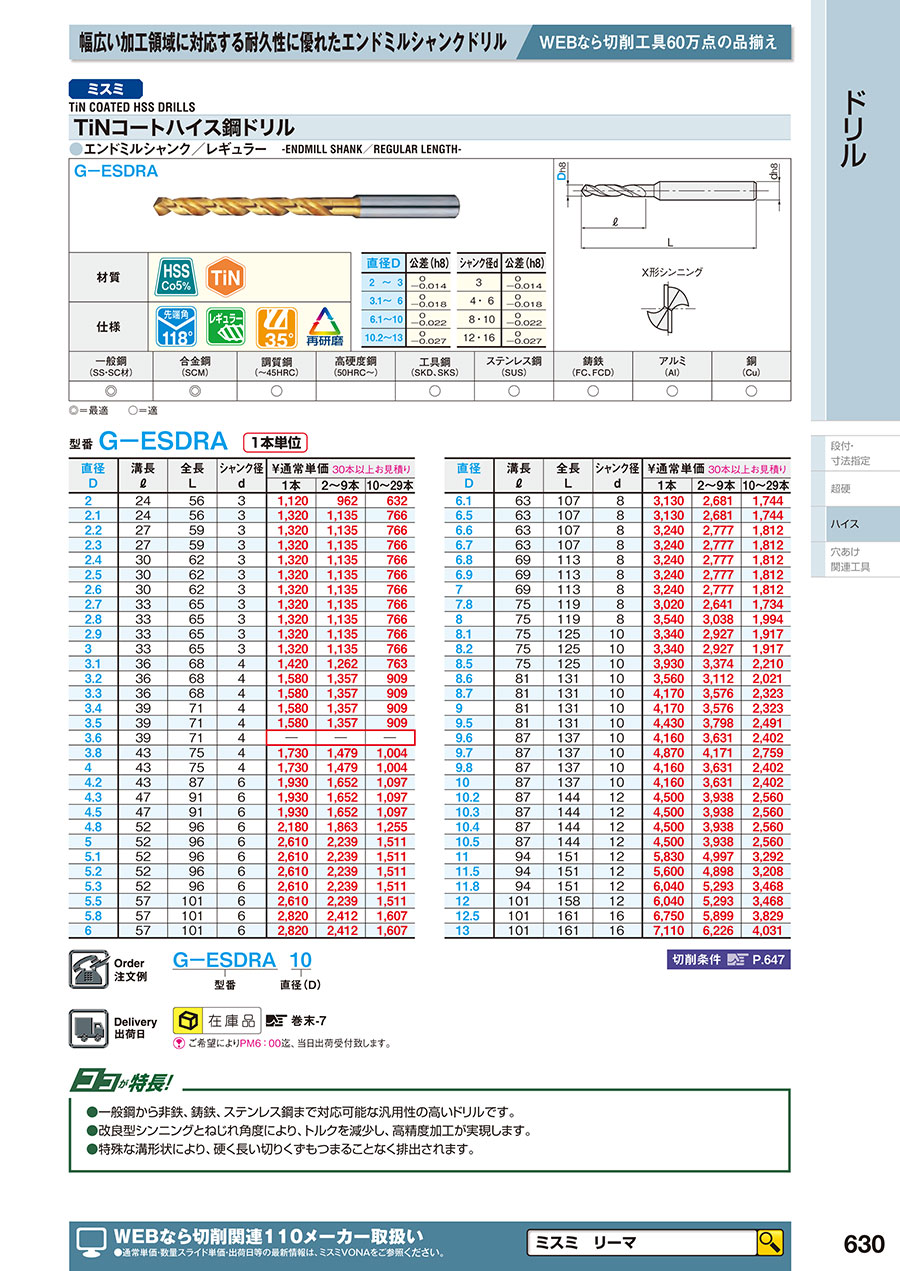

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
