現在穴加工の工程は、（1）センタードリルによる位置決め → （2）ドリルによる穴加工 → （3）カウンタシンクで面取り を行っていますが、工程を短縮して効率化したいと思っています。良い方法はありませんか？
従来のセンター穴角60°のセンタードリルでは位置決めは可能ですが、90°/120°の面取り加工を同時に行うことは不可能でした。
しかし、先端角90°/120°のNC用スポットドリル、面取り角90°センタードリルを使用することにより、面取り加工をかねた位置決め下穴加工が可能になります。
1. 先端角90°/120°NC用スポットドリル

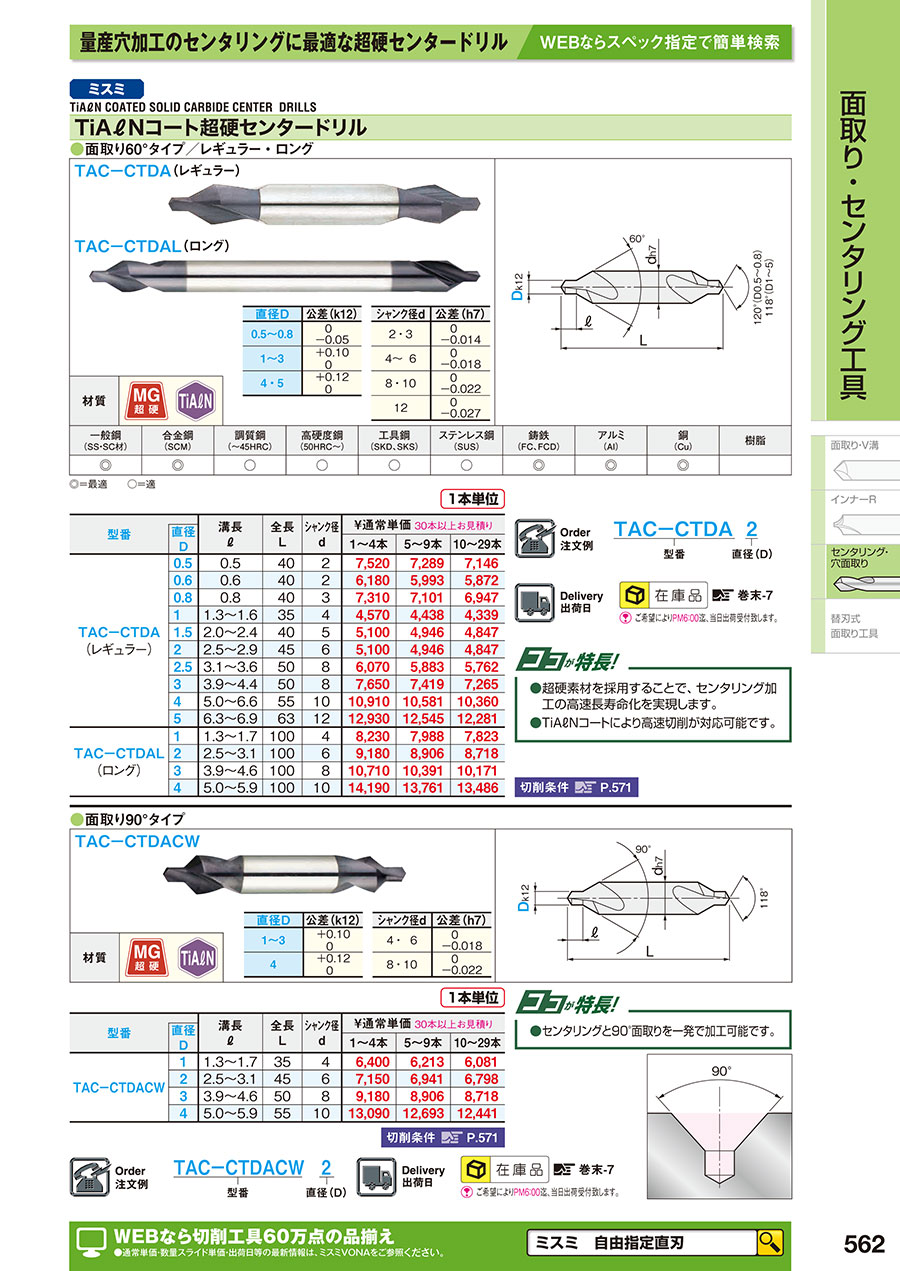

2. 面取り角90°センタードリル
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 直径D | 送り量 （mm/rev） | 回転速度 （min-1） | 送り量 （mm/rev） | 回転速度 （min-1） | 送り量 （mm/rev） | 回転速度 （min-1） | 送り量 （mm/rev） | 回転速度 （min-1） |
| 1 | 0.05～0.08 | 21,000 | 0.04～0.07 | 12,600 | 0.03～0.05 | 8,400 | 0.06～0.10 | 42,000 |
| 1.5 | 0.06～0.10 | 18,000 | 0.05～0.08 | 10,800 | 0.04～0.07 | 7,200 | 0.07～0.12 | 36,000 |
| 2 | 0.07～0.12 | 12,000 | 0.06～0.10 | 7,200 | 0.05～0.08 | 4,800 | 0.08～0.14 | 24,000 |
| 2.5 | 0.08～0.14 | 9,500 | 0.07～0.12 | 5,700 | 0.06～0.10 | 3,800 | 0.10～0.16 | 19,000 |
| 3 | 0.10～0.16 | 8,300 | 0.08～0.14 | 4,980 | 0.07～0.12 | 3,320 | 0.12～0.18 | 16,600 |
| 4 | 0.12～0.18 | 6,200 | 0.10～0.16 | 3,720 | 0.08～0.14 | 2,480 | 0.14～0.20 | 12,400 |
| 5 | 0.14～0.20 | 5,000 | 0.12～0.18 | 3,000 | 0.10～0.16 | 2,000 | 0.16～0.22 | 10,000 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,400円 ( 7,040円 ) | 在庫品1日目当日出荷可能 |
7,150円 ( 7,865円 ) | 在庫品1日目当日出荷可能 |
9,180円 ( 10,098円 ) | 在庫品1日目当日出荷可能 |
13,090円 ( 14,399円 ) | 在庫品1日目当日出荷可能 |
【特長】
・量産穴加工のセンタリングに最適な超硬センタードリル
・センタリングと90°面取りを一発で加工可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
