ミスミ

DLCコート超硬段付ドリルアルミ加工用/スタブ

通常単価(税別): 8,440円～13,650円

税込単価: 9,284円～15,015円

通常出荷日：在庫品1日目当日出荷可能

【特長】・強ねじれ形状により抜群の切くず排出性と切れ味を発揮・頻度の高いM4～M12のメートル並目ねじ...

詳細を確認

44.0

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 DLC-SF-SDR / DLC-SC-SDR

被削材		アルミニウム合金		銅合金
切削速度		100～120（m/min）		80～100（m/min）
直径D	大径D₁	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
3.4	6	0.05	5310	0.04	4250
4.3	7	0.07	4550	0.06	3640
5.1	8	0.08	3980	0.08	3180
6.8	10	0.10	3190	0.10	2550
8.5	12	0.12	2650	0.12	2120
10.3	14	0.20	2270	0.15	1820

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

小径(ドリル径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径、MTNo

シャンク径公差（mｍ）

(mm)

段付長さ ℓ

(mm)

直径公差

(mｍ)

用途

大径 D1

(φ)

最小発注数量

6.8	48	104	10	0～-0.009	24	0～-0.018	面取り用	10	1個
8.5	50	112	12	0～-0.011	20	0～-0.018	切込み用	12	1個
8.5	60	122	12	0～-0.011	30	0～-0.018	切込み用	12	1個
10.3	72	136	14	0～-0.011	36	0～-0.022	切込み用	14	1個

通常単価(税別) (税込単価)	通常出荷日

8,440円 ( 9,284円 )	在庫品1日目当日出荷可能
11,900円 ( 13,090円 )	在庫品1日目当日出荷可能
11,900円 ( 13,090円 )	在庫品1日目当日出荷可能
13,650円 ( 15,015円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・強ねじれ形状により抜群の切くず排出性と切れ味を発揮
・頻度の高いM4～M12のメートル並目ねじの下穴加工用に設計
・面取り、切込み用にステップ角を2タイプご用意
・面取り工程を削減し、高能率穴加工を実現します。（DLC－SC－SDR）
・ボルトの下穴加工時に、逃がし穴も同時に加工可能（DLC－SF－SDR）

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。

外形図

特長

●耐摩耗性、耐溶着性に優れるDLCコートによりアルミ、銅などの非鉄金属加工に最適です。
●強ねじれ形状により抜群の切くず排出性と切れ味を発揮します。
●頻度の高いM4〜M12のメートル並目ねじの下穴加工用に設計しております。
●面取り、切込み用にステップ角を2タイプご用意しました。
●面取り工程を削減し、高能率穴加工を実現します。（DLC−SC−SDR）
●ボルトの下穴加工時に、逃がし穴も同時に加工できます。（DLC−SF−SDR）

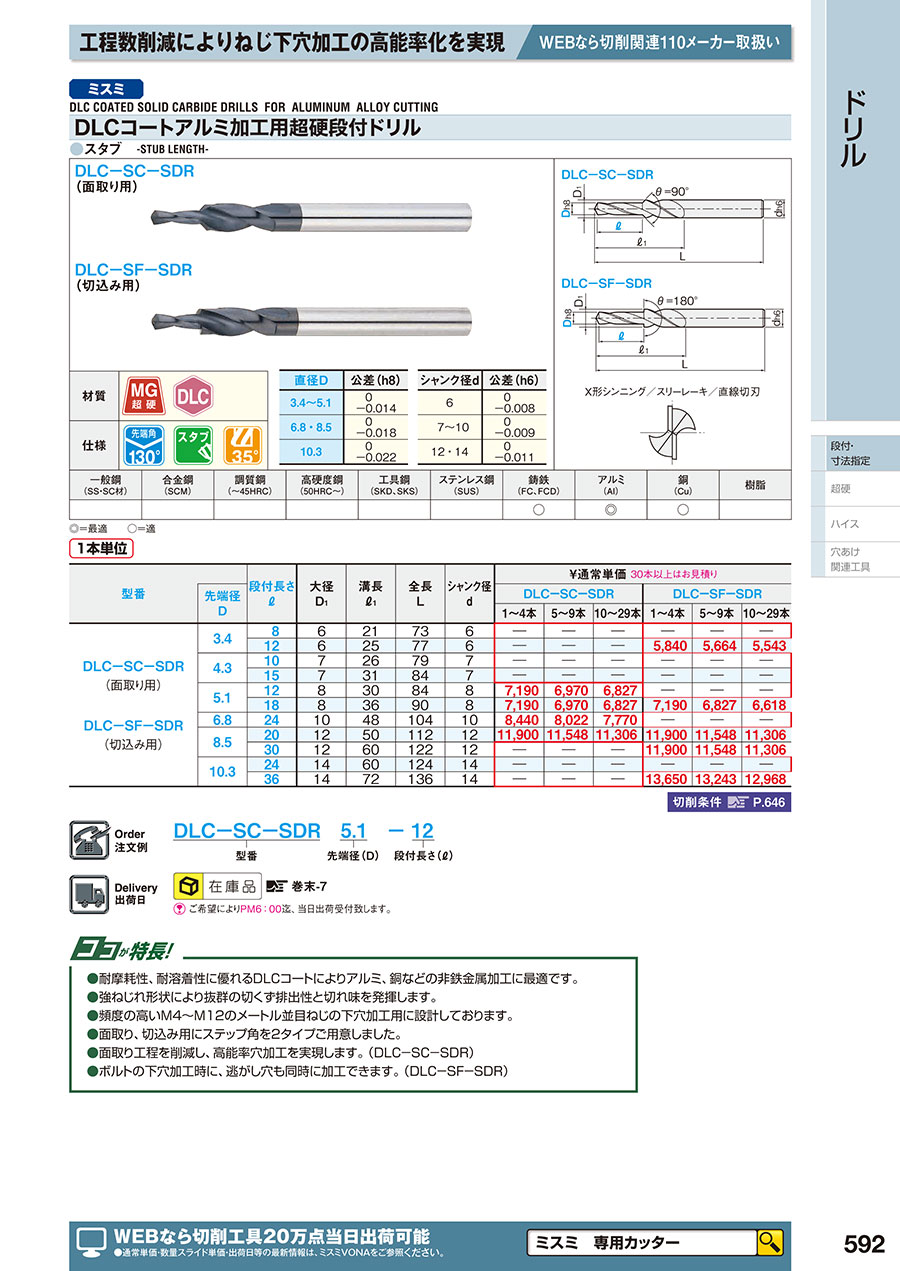

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DLCコート超硬段付ドリルアルミ加工用/スタブのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

製品加工に使用しています

満足度：4.02021/04/27

当社で製作している、アルミダイキャスト製ブラケットへの穴明け加工部の面取り加工として使用しています。ドリルの付け替え時間...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q型番：DLC-SC-SDR5.1-12の代替え品を案内して欲しい。

コーティング違いの型番：TAC-SC-SDR5.1-12をご紹介致します。
