      ミスミ

      超硬段付ドリル ねじ下穴加工用 面取り刃付き 寸法指定タイプ

      超硬段付ドリル ねじ下穴加工用 面取り刃付き 寸法指定タイプ
      この商品のFAQをみる（2件）
      通常単価(税別)
      -
      税込単価
      -

      【特長】・面倒な見積り不要。図面レスで段付きドリルの型番発注が可能・追加工指定...

      詳細情報を確認する
      未確定：候補が7型番あります。
        数量：

        商品仕様

        納期

        超硬段付ドリル　ねじ下穴加工用　面取り刃付き　寸法指定タイプ:関連画像

        推奨切削条件

        型番 C-SC-TSDR

        被削材機械構造用炭素鋼
        （S45C～S55C）        		合金工具鋼
        （SKD、SUS、SCM）        		調質鋼（35～40HRC）
        （HPM、NAK）
        切削速度40～60（m/min）30～50（m/min）20～40（m/min）
        直径D大径D1送り量
        （mm/rev）        		回転速度
        （min-1）        		送り量
        （mm/rev）        		回転速度
        （min-1）        		送り量
        （mm/rev）        		回転速度
        （min-1）
        3.460.0621200.0615900.061060
        4.370.1018200.1013600.10910
        5.180.1015900.1011900.10800
        6.8100.1212700.129600.12640
        8.5120.1610600.168000.16530
        10.3140.209100.206800.20450

        切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

        型番リスト

        表示件数
      • 1
        • 型番
        C-SC-TSDR3-[2.2-2.99/0.01]-[5-13/1]-[60,90,120]
        C-SC-TSDR4-[3-3.89/0.01]-[5-18/1]-[60,90,120]
        C-SC-TSDR5-[3.9-4.69/0.01]-[8-23/1]-[60,90,120]
        C-SC-TSDR6-[4.7-6.49/0.01]-[10-28/1]-[60,90,120]
        C-SC-TSDR8-[6.5-8.19/0.01]-[15-35/1]-[60,90,120]
        C-SC-TSDR10-[8.2-9.99/0.01]-[15-45/1]-[60,90,120]
        C-SC-TSDR12-[10-11/0.01]-[20-50/1]-[60,90,120]

        シャンク径、MTNo

        先端径D

        (mm)

        段付長さℓ

        (mm)

        面取り角度両角θ

        (°)

        シャンク径公差（mｍ）

        (mm)

        呼び M

        (M)

        大径 D1

        (φ)

        ℓ1

        (mm)

        溝長 L1

        (mm)

        		最小発注数量
        4
        2.2 ～ 2.99
        5 ～ 13
        60 ～ 120
        0～-0.008
        3
        4
        50
        段付長さ+8
        1個
        6
        3 ～ 3.89
        5 ～ 18
        60 ～ 120
        0～-0.008
        4
        6
        59
        段付長さ+13
        1個
        8
        3.9 ～ 4.69
        8 ～ 23
        60 ～ 120
        0～-0.009
        5
        8
        61
        段付長さ+16
        1個
        8
        4.7 ～ 6.49
        10 ～ 28
        60 ～ 120
        0～-0.009
        6
        8
        62
        段付長さ+18
        1個
        10
        6.5 ～ 8.19
        15 ～ 35
        60 ～ 120
        0～-0.009
        8
        10
        69
        段付長さ+24
        1個
        12
        8.2 ～ 9.99
        15 ～ 45
        60 ～ 120
        0～-0.011
        10
        12
        77
        段付長さ+30
        1個
        14
        10 ～ 11
        20 ～ 50
        60 ～ 120
        0～-0.011
        12
        14
        86
        段付長さ+36
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        8日目
        -
        ( - )
        8日目
        -
        ( - )
        8日目
        -
        ( - )
        8日目
        -
        ( - )
        8日目
        -
        ( - )
        8日目
        -
        ( - )
        8日目
      • 1

        • 詳細情報

        基本情報

        【特長】
        ・面倒な見積り不要。図面レスで段付きドリルの型番発注が可能
        ・追加工指定で、被削材に適したコーティングの選択が可能

        外形図

        超硬段付ドリル　ねじ下穴加工用　面取り刃付き　寸法指定タイプ:関連画像

        特長


        ●M3〜M12のメートル並目ねじの下穴加工（穴あけ・面取り）を一工程で行え、高能率加工を実現します。
        ●先端径、段付長さ、面取り角度を自由に選択できるため、ご希望通りの工具形状が製作可能です。

        追加工

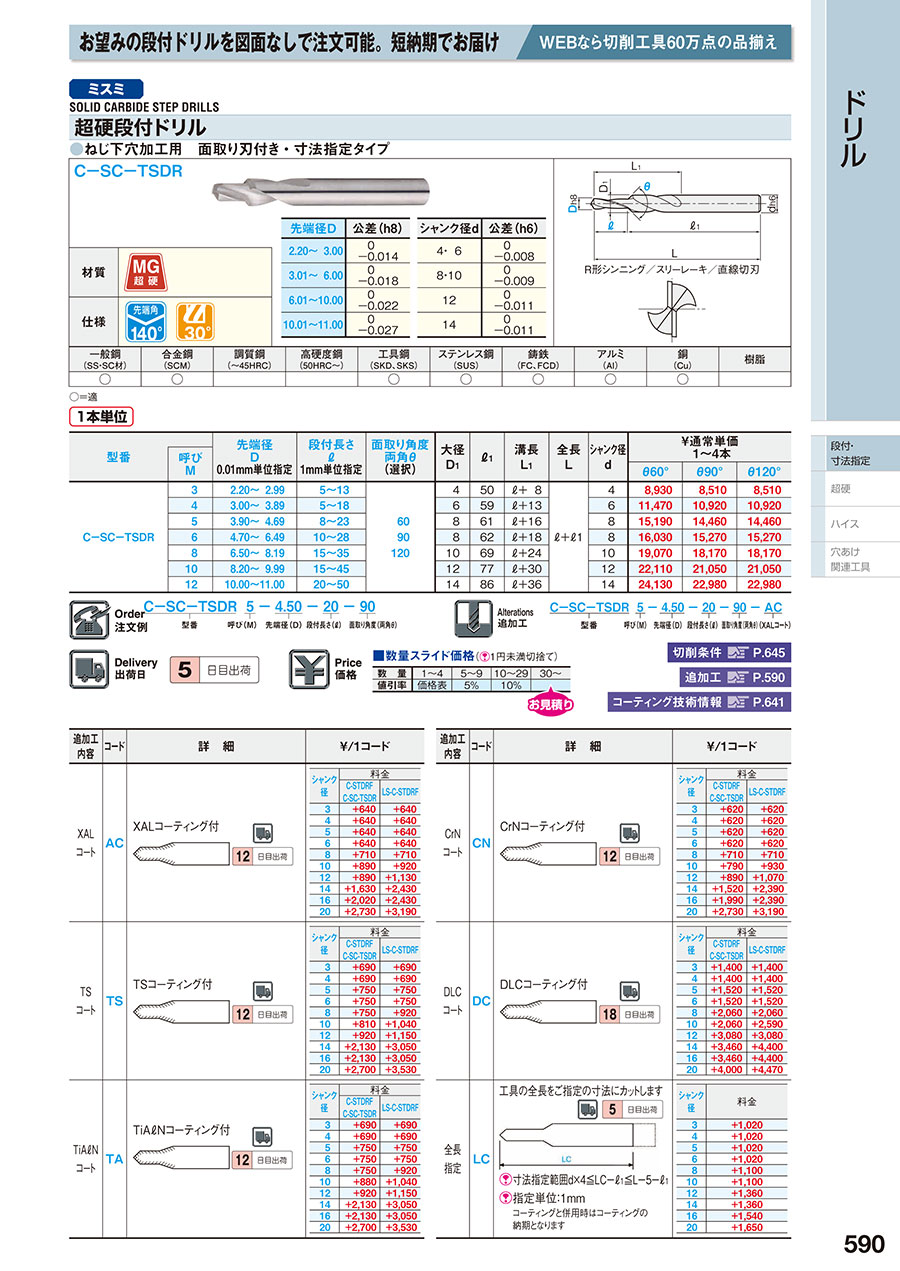

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        590

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        超硬段付ドリル ねじ下穴加工用 面取り刃付き 寸法指定タイプのレビュー
        4平均満足度：4.02件のレビュー
        M4×0.7の下穴に面取りを付けた加工。
        4
        満足度：4.02019/07/03
        下穴は貫通なので径方向が面取りした時に拡大するか問題でしたが、寸法的に問題はありませんでした。 ちょっと手こずったのが面...もっと読む
        1人が参考にしています。
        逃がし
        4
        満足度：4.02020/08/13
        段付きなため 押しピンの穴と 逃がし加工を同時に できるので 重宝します
        0人が参考にしています。
        2件全て見る

        よくあるご質問（FAQ）

        Q被削材：S45C　下穴φ4.1　深さ11　面取りできる　チゼルがXシニングされているドリルを紹介して下さい。
        A
        型番C-SC-TSDR5-4.1-11-90をご紹介致します。
        QC-SC-TSDR8-6.9-15-90の段付き長さの公差を教えてください。
        A
        C-SC-TSDR8-6.9-15-90の段付き長さの公差は0～+0.5mmです。
