ＴｉＡｌＮコート超硬ドリル 鋳鉄加工用/3枚刃/レギュラー

ＴｉＡｌＮコート超硬ドリル 鋳鉄加工用/3枚刃/レギュラー
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,680円～9,730円
税込単価
4,048円～10,703円

【特長】・特殊形状によりねずみ鋳鉄、ダクタイル鋳鉄やアルミ合金、黄銅、マグネシ...

詳細情報を確認する

ご注意

  • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が8型番あります。
数量：

商品仕様

納期



仕様・概要


●特殊形状によりねずみ鋳鉄、ダクタイル鋳鉄やアルミ合金、黄銅、マグネシウムなどの非鉄金属にも優れた切削性能を発揮します。
●先端チゼル部のスパイラルポイント形状により、センタリングなしで穴加工が可能です。
●溝幅を広く設計することで切りくずの排出性を促進させます。


ＴｉＡｌＮコート鋳鉄加工用超硬ドリル　３枚刃／レギュラー:関連画像



ＴｉＡｌＮコート鋳鉄加工用超硬ドリル　３枚刃／レギュラー:関連画像



推奨切削条件

型番 TAC-FCESD3R

被削材ねずみ鋳鉄
（FC250、FC300）		ダクタイル鋳鉄
（FCD400、FCD700）		アルミニウム合金
切削速度80～100（m/min）70～80（m/min）100～120（m/min）
直径D送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）
50.1051000.1044600.136370
60.1342500.1337200.165310
80.1631900.1627900.203980
100.2025500.2022300.253190
130.2519600.2517100.302450

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート鋳鉄加工用超硬ドリル　３枚刃／レギュラー:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TAC-FCESD3R5
    TAC-FCESD3R6
    TAC-FCESD3R6.5
    TAC-FCESD3R6.8
    TAC-FCESD3R7
    TAC-FCESD3R8.5
    TAC-FCESD3R10
    TAC-FCESD3R12

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    直径公差

    (mm)

    シャンク径公差

    (mm)

    		最小発注数量
    5
    44
    82
    6
    +0.016～+0.004
    0～-0.008
    1個
    6
    44
    82
    6
    +0.016～+0.004
    0～-0.008
    1個
    6.5
    53
    91
    8
    +0.021～+0.006
    0～-0.009
    1個
    6.8
    53
    91
    8
    +0.021～+0.006
    0～-0.009
    1個
    7
    53
    91
    8
    +0.021～+0.006
    0～-0.009
    1個
    8.5
    61
    103
    10
    +0.021～+0.006
    0～-0.009
    1個
    10
    61
    103
    10
    +0.021～+0.006
    0～-0.009
    1個
    12
    71
    118
    12
    +0.025～+0.007
    0～-0.011
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,680円
    ( 4,048円 )
    在庫品1日目当日出荷可能
    4,780円
    ( 5,258円 )
    在庫品1日目当日出荷可能
    5,870円
    ( 6,457円 )
    在庫品1日目当日出荷可能
    6,410円
    ( 7,051円 )
    在庫品1日目当日出荷可能
    5,530円
    ( 6,083円 )
    在庫品1日目当日出荷可能
    7,300円
    ( 8,030円 )
    在庫品1日目当日出荷可能
    7,390円
    ( 8,129円 )
    在庫品1日目当日出荷可能
    9,730円
    ( 10,703円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・特殊形状によりねずみ鋳鉄、ダクタイル鋳鉄やアルミ合金、黄銅、マグネシウムなどの非鉄金属にも優れた切削性能を発揮
    ・先端チゼル部のスパイラルポイント形状により、センタリングなしで穴加工が可能
    ・溝幅を広く設計することで切りくずの排出性を促進

    ご注意

    • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

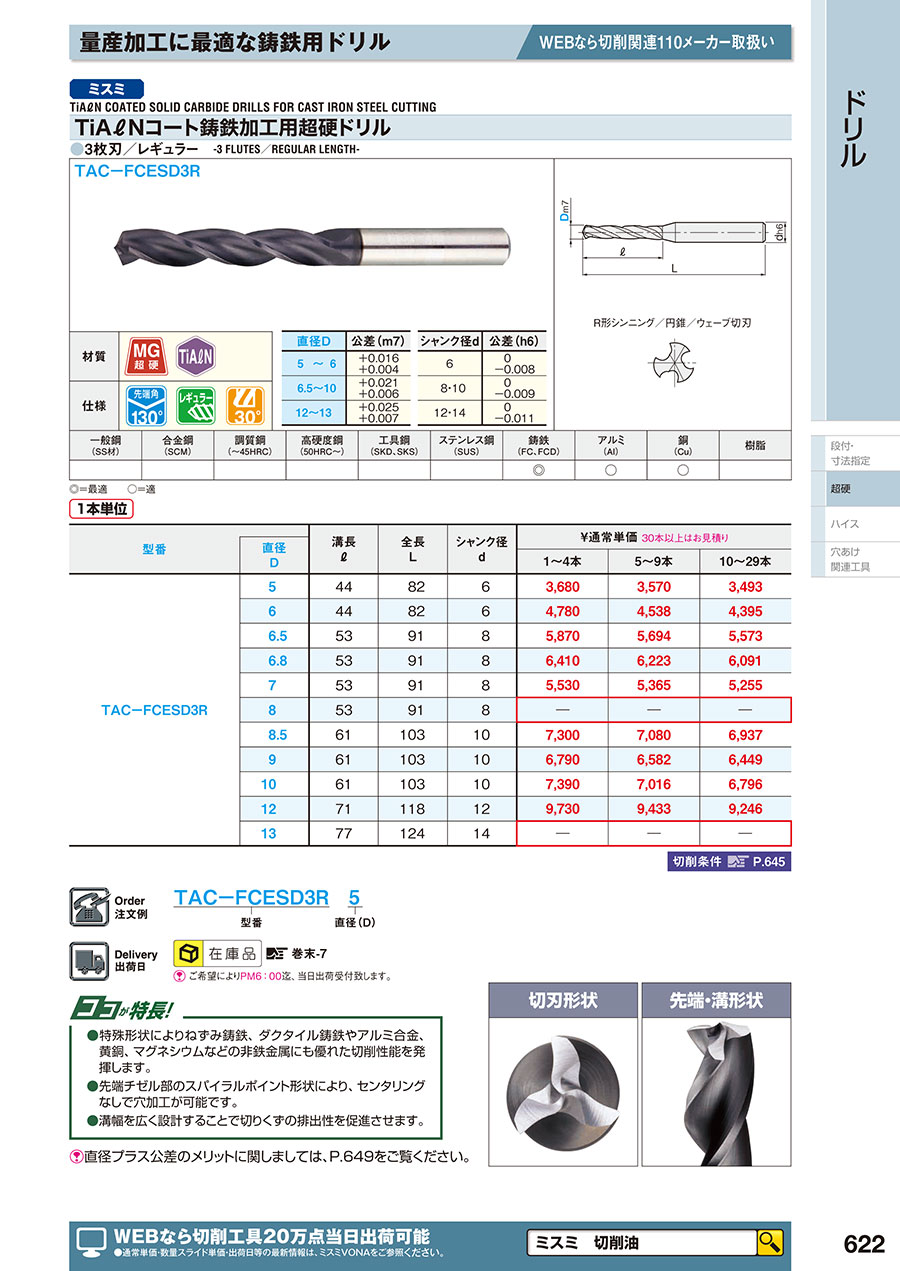

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    622

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
