ミスミ

ＴＳコート超硬ドリル 高硬度鋼加工用/コーナーラジアス付/スタブ

ＴＳコート超硬ドリル 高硬度鋼加工用/コーナーラジアス付/スタブ
通常単価(税別)
4,200円～12,680円
税込単価
4,620円～13,948円
通常出荷日：在庫品1日目当日出荷可能

【特長】・弱ねじれと高い芯厚により工具の剛性を向上・直線切刃の採用により、抜群の強度を実現・コーナーラ...

詳細を確認
  • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期



仕様・概要


●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコートにより長寿命を実現、高速切削に最適です。
●弱ねじれと高い芯厚により工具の剛性を高めています。
●直線切刃の採用により、抜群の強度を実現します。
●コーナーラジアス処理により刃先のチッピングを防止でき、ワークの止り穴底部のクラックも防止できます。
●HRC40〜60の高硬度鋼加工に最適です。

推奨切削条件

型番 TSC-CR-XESDR

被削材高硬度鋼
（40HRC～55HRC）		高硬度鋼
（55HRC～60HRC）		高硬度鋼
（60HRC～65HRC）
切削速度35～45（m/min）20～30（m/min）15～25（m/min）
直径D送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）		送り量
（mm/rev）		回転速度
（min-1）
30.0437200.0321200.021590
40.0527900.0415900.031190
50.0522300.0412700.03960
60.0618600.0510600.04800
80.0813900.068000.05600
100.1011100.086400.05480
130.108600.084900.05370

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴＳコート高硬度鋼加工用超硬ドリル　コーナーラジアス付／スタブ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TSC-CR-XESDR3
    TSC-CR-XESDR3.5
    TSC-CR-XESDR4
    TSC-CR-XESDR4.2
    TSC-CR-XESDR4.5
    TSC-CR-XESDR5
    TSC-CR-XESDR5.5
    TSC-CR-XESDR6
    TSC-CR-XESDR6.5
    TSC-CR-XESDR6.8
    TSC-CR-XESDR7
    TSC-CR-XESDR8
    TSC-CR-XESDR8.5
    TSC-CR-XESDR9
    TSC-CR-XESDR10
    TSC-CR-XESDR10.3
    TSC-CR-XESDR11
    TSC-CR-XESDR13

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    直径公差

    (mm)

    シャンク径公差

    (mm)

    		最小発注数量
    3
    20
    62
    6
    0～-0.010
    0～-0.008
    1個
    3.5
    20
    62
    6
    0～-0.012
    0～-0.008
    1個
    4
    24
    66
    6
    0～-0.012
    0～-0.008
    1個
    4.2
    24
    66
    6
    0～-0.012
    0～-0.008
    1個
    4.5
    24
    66
    6
    0～-0.012
    0～-0.008
    1個
    5
    28
    66
    6
    0～-0.012
    0～-0.008
    1個
    5.5
    28
    66
    6
    0～-0.012
    0～-0.008
    1個
    6
    28
    66
    6
    0～-0.012
    0～-0.008
    1個
    6.5
    34
    79
    8
    0～-0.015
    0～-0.009
    1個
    6.8
    34
    79
    8
    0～-0.015
    0～-0.009
    1個
    7
    41
    79
    8
    0～-0.015
    0～-0.009
    1個
    8
    41
    79
    8
    0～-0.015
    0～-0.009
    1個
    8.5
    47
    89
    10
    0～-0.015
    0～-0.009
    1個
    9
    47
    89
    10
    0～-0.015
    0～-0.009
    1個
    10
    47
    89
    10
    0～-0.015
    0～-0.009
    1個
    10.3
    55
    102
    12
    0～-0.018
    0～-0.011
    1個
    11
    55
    102
    12
    0～-0.018
    0～-0.011
    1個
    13
    60
    107
    14
    0～-0.018
    0～-0.011
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,200円
    ( 4,620円 )
    在庫品1日目当日出荷可能
    5,070円
    ( 5,577円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    6,400円
    ( 7,040円 )
    在庫品1日目当日出荷可能
    6,060円
    ( 6,666円 )
    在庫品1日目当日出荷可能
    6,090円
    ( 6,699円 )
    在庫品1日目当日出荷可能
    7,650円
    ( 8,415円 )
    在庫品1日目当日出荷可能
    7,310円
    ( 8,041円 )
    在庫品1日目当日出荷可能
    8,230円
    ( 9,053円 )
    在庫品1日目当日出荷可能
    9,100円
    ( 10,010円 )
    在庫品1日目当日出荷可能
    7,660円
    ( 8,426円 )
    在庫品1日目当日出荷可能
    8,470円
    ( 9,317円 )
    在庫品1日目当日出荷可能
    9,920円
    ( 10,912円 )
    在庫品1日目当日出荷可能
    9,170円
    ( 10,087円 )
    在庫品1日目当日出荷可能
    10,210円
    ( 11,231円 )
    在庫品1日目当日出荷可能
    12,680円
    ( 13,948円 )
    在庫品1日目当日出荷可能
    11,030円
    ( 12,133円 )
    在庫品1日目当日出荷可能
    11,850円
    ( 13,035円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・弱ねじれと高い芯厚により工具の剛性を向上
    ・直線切刃の採用により、抜群の強度を実現
    ・コーナーラジアス処理により刃先チッピング抑制、ワーク止り穴底部のクラックも抑制
    ・HRC40～60の高硬度鋼加工に最適
    ・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

    ご注意

    • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

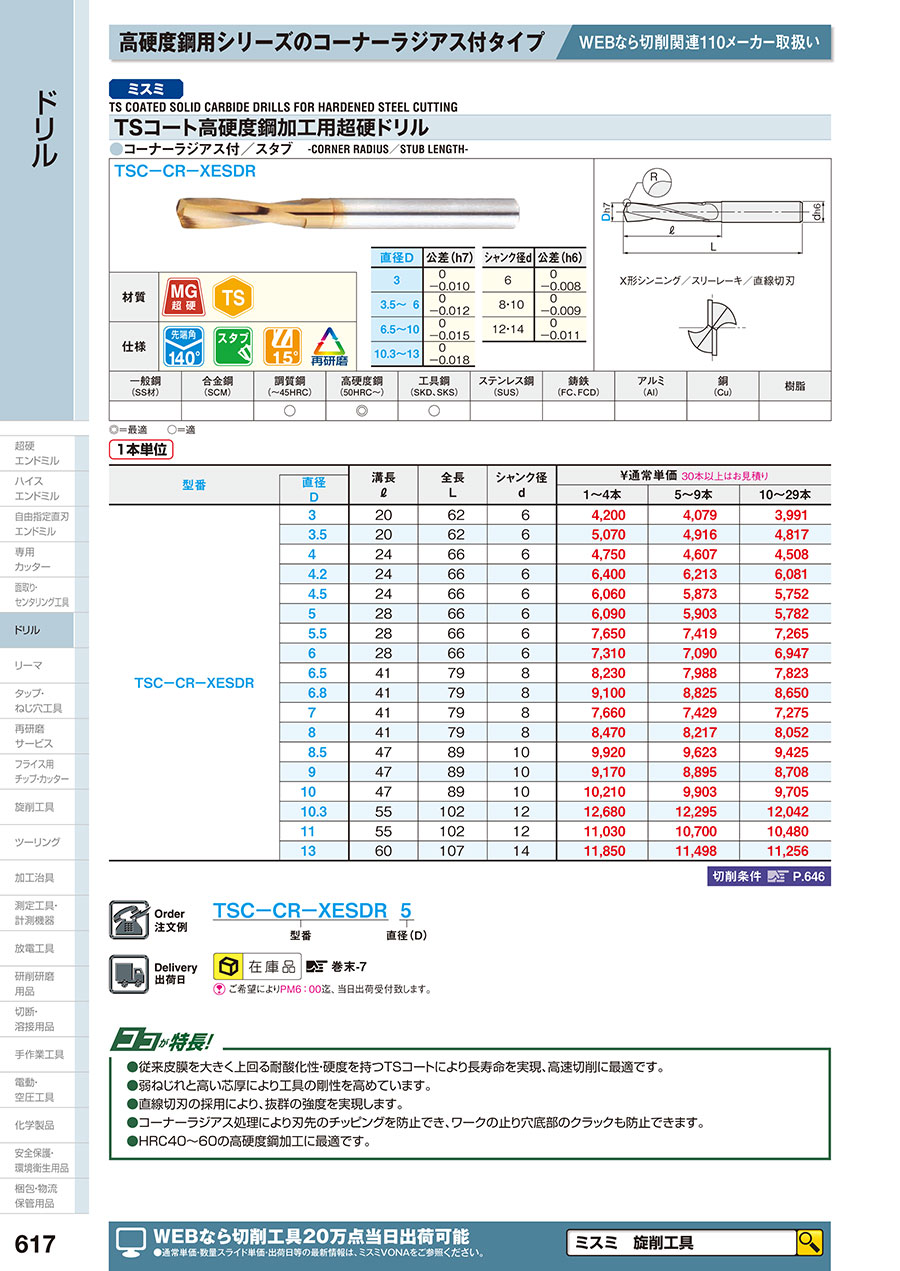

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    617

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴＳコート超硬ドリル 高硬度鋼加工用/コーナーラジアス付/スタブのレビュー
    4平均満足度：4.03件のレビュー
    金型の加工
    4
    満足度：4.02020/06/16
    プレス金型の加工で高硬度鋼(SKD11)材料に対して使ってみました。もともと私の職場ではセンタリング加工がメインなので位...もっと読む
    0人が参考にしています。
    高硬度鋼の穴あけ
    4
    満足度：4.02020/01/13
    60HRC程の材質に使用してみましたが、今のところ問題なく穴あけできています。
    0人が参考にしています。
    穴あけ
    4
    満足度：4.02018/08/22
    サイズによっては安価。 主要サイズは当日発送なので助かります。 寿命はこれからの判断になります。
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Q本ドリルで高硬度鋼(SKD11)を加工した場合、センタリング加工は必要か？
    A
    センタリングが無いと食付きが不安定になり、穴の曲がりが発生し、位置精度が低下してしまいまので、センタリング加工をお薦め致します。
