ＴｉＡｌＮコート超硬ドリルオイルホール付レギュラータイプ

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 4,070円～11,160円

税込単価: 4,477円～12,276円

【特長】・内部給油により、効率よく切りくずを排出し、工具寿命も向上・一般鋼から...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
先端角 (°)
140
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
有
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●内部給油により、効率よく切りくずを排出し、工具寿命も向上させます。
●一般鋼からステンレス鋼まで幅広い被削材に対応できます。
●直線切刃の採用により、抜群の強度を実現します。
●スリーレーキ＋X形シンニングを施すことにより、高い求心性を発揮し、再研磨も容易です。
●超微粒子超硬合金+ＴｉＡℓＮコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。

推奨切削条件

型番 TAC-HESDR

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	80～100	N=8490 f=0.09	6370 0.125	5100 0.125	4250 0.15	3180 0.2	2550 0.25	1960 0.3
合金工具鋼（SUJ2、SKD11、SKD12）	50～70	N=5310 f=0.06	3980 0.1	3180 0.1	2650 0.12	1990 0.16	1590 0.2	1220 0.21
ステンレス鋼（SUS303、SUS304、SUS416）	35～45	N=3720 f=0.06	2790 0.1	2230 0.1	1860 0.12	1390 0.16	1110 0.2	860 0.21
調質鋼（40～48HRC）	30～40	N=3180 f=0.06	2390 0.1	1910 0.1	1590 0.12	1190 0.16	960 0.2	730 0.21
アルミニウムアルミ合金	80～160	N=8490 f=0.16	6370 0.2	5100 0.25	4250 0.3	3180 0.315	2550 0.4	1960 0.5

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬ドリル　オイルホール付レギュラータイプ:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	28	66	6	0～-0.018	0～-0.008	1個
4.2	36	74	6	0～-0.018	0～-0.008	1個
4.3	36	74	6	0～-0.018	0～-0.008	1個
5.2	44	82	6	0～-0.018	0～-0.008	1個
5.8	44	82	6	0～-0.018	0～-0.008	1個
6.6	53	91	8	0～-0.022	0～-0.009	1個
6.9	53	91	8	0～-0.022	0～-0.009	1個
7	53	91	8	0～-0.022	0～-0.009	1個
8	53	91	8	0～-0.022	0～-0.009	1個
8.5	61	103	10	0～-0.022	0～-0.009	1個
8.6	61	103	10	0～-0.022	0～-0.009	1個
9	61	103	10	0～-0.022	0～-0.009	1個
9.8	61	103	10	0～-0.022	0～-0.009	1個
10	61	103	10	0～-0.022	0～-0.009	1個
10.4	71	118	12	0～-0.027	0～-0.011	1個
11	71	118	12	0～-0.027	0～-0.011	1個
11.8	71	118	12	0～-0.027	0～-0.011	1個
13	77	124	14	0～-0.027	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,640円 ( 6,204円 )	在庫品1日目当日出荷可能
5,970円 ( 6,567円 )	在庫品1日目当日出荷可能
5,970円 ( 6,567円 )	在庫品1日目当日出荷可能
5,260円 ( 5,786円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	在庫品1日目当日出荷可能
6,680円 ( 7,348円 )	在庫品1日目当日出荷可能
7,320円 ( 8,052円 )	在庫品1日目当日出荷可能
6,450円 ( 7,095円 )	在庫品1日目当日出荷可能
7,890円 ( 8,679円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
9,260円 ( 10,186円 )	在庫品1日目当日出荷可能
9,620円 ( 10,582円 )	在庫品1日目当日出荷可能
10,420円 ( 11,462円 )	在庫品1日目当日出荷可能
11,160円 ( 12,276円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・内部給油により、効率よく切りくずを排出し、工具寿命も向上
・一般鋼からステンレス鋼まで幅広い被削材に対応
・直線切刃の採用により、抜群の強度を実現
・スリーレーキ＋X形シンニングを施すことにより、高い求心性を発揮
・超微粒子超硬合金とＴｉＡℓＮコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

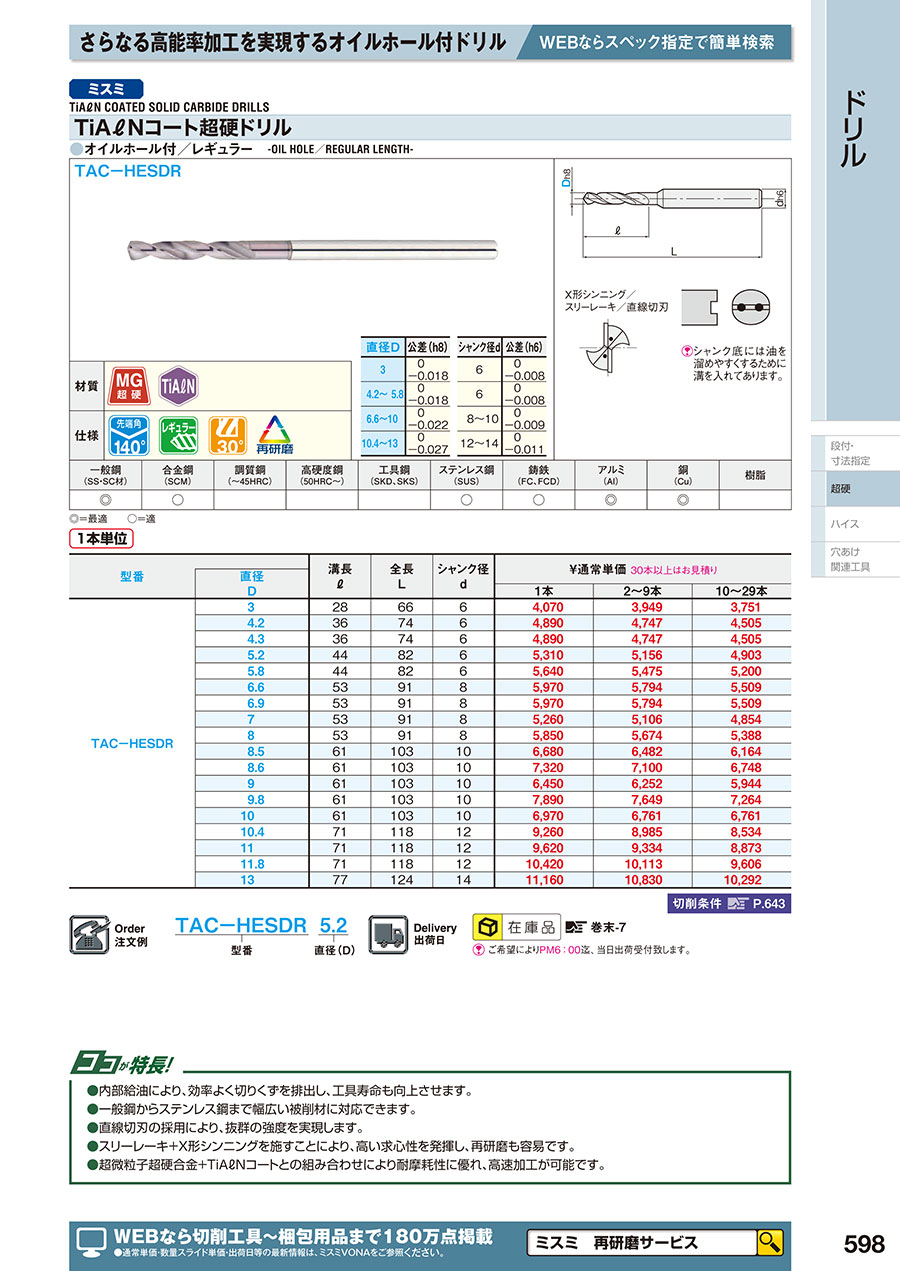

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
