確定しました
ドリル径(刃径)(mm)
~mm- 4.2
溝長(mm)
~mm- 24
全長(mm)
~mm- 66
シャンク径・MT No
~mm- 6
直径公差(mm)
タイプ
~mm出荷日
- すべて
- 当日出荷可能
ＴｉＡｌＮコート超硬ドリル 高速高送り加工用/オイルホール付/スタブ/レギュラー
- 通常単価(税別)
- 5,080円
- 税込単価
- 5,588円
【特長】・内部給油により、効率よく切りくずを排出し、工具寿命も向上・一般鋼からステンレス鋼まで高送り、...
詳細を確認- ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

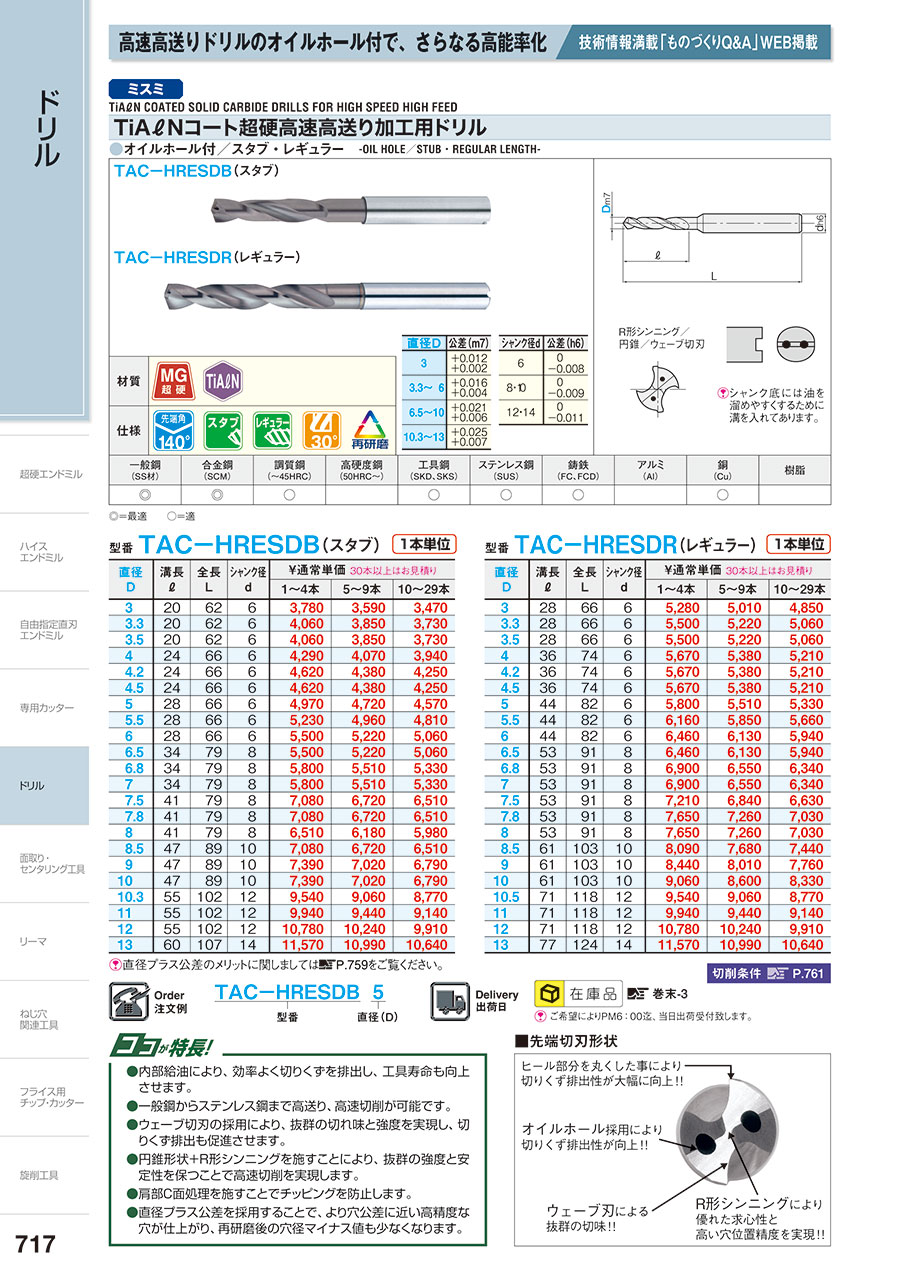

TAC-HRESDB4.2の仕様・寸法情報
商品仕様
納期
仕様・概要
●内部給油により、効率よく切りくずを排出し、工具寿命も向上させます。
●一般鋼からステンレス鋼まで高送り、高速切削が可能です。
●ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進させます。
●円錐形状＋R形シンニングを施すことにより、抜群の強度と安定性を保つことで高速切削を実現します。
●肩部Ｃ面処理を施すことでチッピングを防止します。
●直径プラス公差を採用することで、より穴公差に近い高精度な穴が仕上がり、再研磨後の穴径マイナス値も少なくなります。
推奨切削条件
型番 TAC-HRESDB / TAC-HRESDR
切削速度、回転速度、送り量
切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。
| 被削材 | 切削速度 V（m/min） | N=回転速度（min-1） f=1回転当たりの送り量（mm/rev） | ||||||
|---|---|---|---|---|---|---|---|---|
| 直径D=3 | 4 | 5 | 6 | 8 | 10 | 13 | ||
| 一般鋼 （SS・SC材） | 115～135 | N=12210 f=0.11 | 9150 0.125 | 7320 0.16 | 6100 0.16 | 4570 0.25 | 3660 0.3 | 2810 0.315 |
| 合金工具鋼 （SUJ2、SKD11、SKD12） | 55～80 | N=6100 f=0.09 | 4570 0.125 | 3650 0.13 | 3040 0.15 | 2280 0.18 | 1820 0.2 | 1410 0.25 |
| ステンレス鋼 （SUS303、SUS304、SUS416） | 45～55 | N=4880 f=0.06 | 3650 0.1 | 2930 0.1 | 2430 0.12 | 1820 0.16 | 1460 0.2 | 1120 0.21 |
| 調質鋼 （40～48HRC） | 40～50 | N=4270 f=0.06 | 3200 0.1 | 2560 0.1 | 2130 0.12 | 1590 0.16 | 1280 0.2 | 980 0.21 |
| アルミニウム アルミ合金 | 115～135 | N=12210 f=0.16 | 9150 0.2 | 7320 0.25 | 6100 0.3 | 4570 0.315 | 3660 0.4 | 2810 0.5 |
切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。
詳細情報
基本情報
【特長】
・内部給油により、効率よく切りくずを排出し、工具寿命も向上
・一般鋼からステンレス鋼まで高送り、高速切削が可能
・ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進
・円錐形状＋R形シンニングを施すことにより、抜群の強度と安定性を保つことで高速切削を実現
・肩部Ｃ面処理を施すことでチッピングを抑制
・直径プラス公差を採用することで、より穴公差に近い高精度な穴が仕上げに効果的
ご注意
- ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
