ＴｉＡｌＮコート超硬ドリル高速高送り加工用/レギュラー

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 3,060円～7,970円

税込単価: 3,366円～8,767円

【特長】・一般鋼からステンレス鋼まで高送り、高速切削が可能・ウェーブ切刃の採用...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
先端角 (°)
140
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
有
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が40型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 TAC-RESDRA

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	100～120	N=10620 f=0.11	7960 0.125	6370 0.16	5310 0.16	3980 0.25	3190 0.3	2450 0.315
合金工具鋼（SUJ2、SKD11、SKD12）	50～70	N=5310 f=0.09	3980 0.125	3180 0.13	2650 0.15	1990 0.18	1590 0.2	1230 0.25
ステンレス鋼（SUS303、SUS304、SUS416）	40～50	N=4250 f=0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
調質鋼（40～48HRC）	35～45	N=3720 f=0.06	2790 0.1	2230 0.1	1860 0.12	1390 0.16	1120 0.2	860 0.21
アルミニウムアルミ合金	100～120	N=10620 f=0.16	7960 0.2	6370 0.25	5310 0.30	3980 0.315	3190 0.4	2450 0.5

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	28	66	6	+0.012～+0.002	0～-0.008	1個
3.1	28	66	6	+0.016～+0.004	0～-0.008	1個
3.2	28	66	6	+0.016～+0.004	0～-0.008	1個
3.3	28	66	6	+0.016～+0.004	0～-0.008	1個
3.4	28	66	6	+0.016～+0.004	0～-0.008	1個
3.5	28	66	6	+0.016～+0.004	0～-0.008	1個
3.8	36	74	6	+0.016～+0.004	0～-0.008	1個
4	36	74	6	+0.016～+0.004	0～-0.008	1個
4.1	36	74	6	+0.016～+0.004	0～-0.008	1個
4.2	36	74	6	+0.016～+0.004	0～-0.008	1個
4.3	36	74	6	+0.016～+0.004	0～-0.008	1個
4.8	44	82	6	+0.016～+0.004	0～-0.008	1個
5	44	82	6	+0.016～+0.004	0～-0.008	1個
5.1	44	82	6	+0.016～+0.004	0～-0.008	1個
5.2	44	82	6	+0.016～+0.004	0～-0.008	1個
5.3	44	82	6	+0.016～+0.004	0～-0.008	1個
5.5	44	82	6	+0.016～+0.004	0～-0.008	1個
5.8	44	82	6	+0.016～+0.004	0～-0.008	1個
6	44	82	6	+0.016～+0.004	0～-0.008	1個
6.1	53	91	8	+0.021～+0.006	0～-0.009	1個
6.5	53	91	8	+0.021～+0.006	0～-0.009	1個
6.8	53	91	8	+0.021～+0.006	0～-0.009	1個
6.9	53	91	8	+0.021～+0.006	0～-0.009	1個
7	53	91	8	+0.021～+0.006	0～-0.009	1個
7.5	53	91	8	+0.021～+0.006	0～-0.009	1個
7.8	53	91	8	+0.021～+0.006	0～-0.009	1個
8	53	91	8	+0.021～+0.006	0～-0.009	1個
8.3	61	103	10	+0.021～+0.006	0～-0.009	1個
8.5	61	103	10	+0.021～+0.006	0～-0.009	1個
8.6	61	103	10	+0.021～+0.006	0～-0.009	1個
8.8	61	103	10	+0.021～+0.006	0～-0.009	1個
9	61	103	10	+0.021～+0.006	0～-0.009	1個
9.5	61	103	10	+0.021～+0.006	0～-0.009	1個
10	61	103	10	+0.021～+0.006	0～-0.009	1個
10.3	71	118	12	+0.025～+0.007	0～-0.011	1個
10.5	71	118	12	+0.025～+0.007	0～-0.011	1個
11	71	118	12	+0.025～+0.007	0～-0.011	1個
12	71	118	12	+0.025～+0.007	0～-0.011	1個
12.5	77	124	14	+0.025～+0.007	0～-0.011	1個
13	77	124	14	+0.025～+0.007	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
3,740円 ( 4,114円 )	在庫品1日目当日出荷可能
3,740円 ( 4,114円 )	在庫品1日目当日出荷可能
3,740円 ( 4,114円 )	在庫品1日目当日出荷可能
3,460円 ( 3,806円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
4,230円 ( 4,653円 )	在庫品1日目当日出荷可能
4,230円 ( 4,653円 )	在庫品1日目当日出荷可能
4,230円 ( 4,653円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
4,750円 ( 5,225円 )	在庫品1日目当日出荷可能
4,750円 ( 5,225円 )	在庫品1日目当日出荷可能
4,750円 ( 5,225円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
5,000円 ( 5,500円 )	在庫品1日目当日出荷可能
4,420円 ( 4,862円 )	在庫品1日目当日出荷可能
5,000円 ( 5,500円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
5,300円 ( 5,830円 )	在庫品1日目当日出荷可能
5,300円 ( 5,830円 )	在庫品1日目当日出荷可能
4,670円 ( 5,137円 )	在庫品1日目当日出荷可能
5,220円 ( 5,742円 )	在庫品1日目当日出荷可能
5,920円 ( 6,512円 )	在庫品1日目当日出荷可能
5,230円 ( 5,753円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	在庫品1日目当日出荷可能
5,800円 ( 6,380円 )	在庫品1日目当日出荷可能
6,510円 ( 7,161円 )	在庫品1日目当日出荷可能
6,510円 ( 7,161円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
6,890円 ( 7,579円 )	在庫品1日目当日出荷可能
6,250円 ( 6,875円 )	在庫品1日目当日出荷可能
7,430円 ( 8,173円 )	在庫品1日目当日出荷可能
6,890円 ( 7,579円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
7,380円 ( 8,118円 )	在庫品1日目当日出荷可能
7,970円 ( 8,767円 )	在庫品1日目当日出荷可能
7,890円 ( 8,679円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・一般鋼からステンレス鋼まで高送り、高速切削が可能
・ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進
・円錐形状＋R形シンニングを施すことにより、抜群の強度と安定性を保つことで高速切削を実現
・肩部Ｃ面処理を施すことでチッピングを抑制
・直径プラス公差を採用することで、より穴公差に近い高精度な穴が仕上げに効果的

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

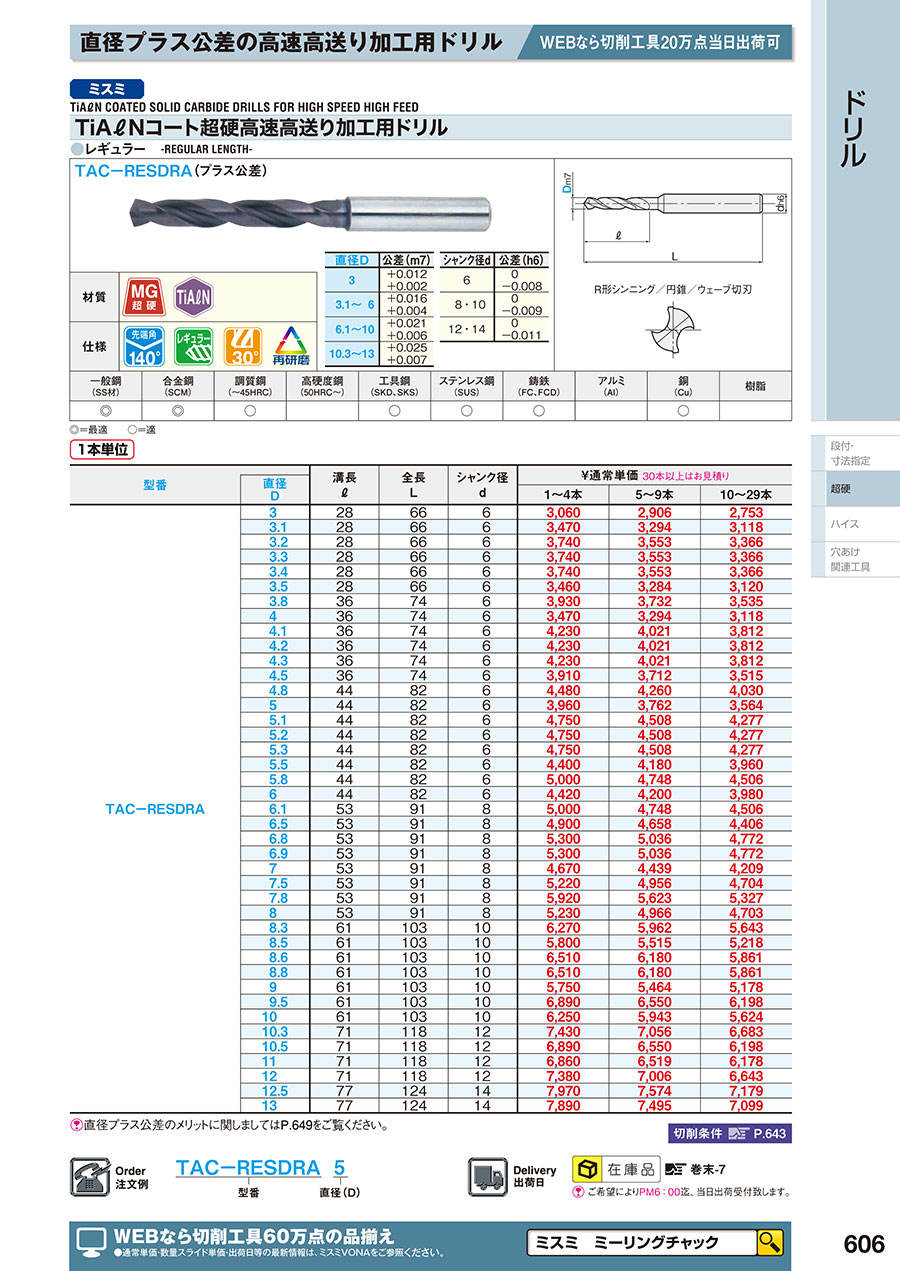

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート超硬ドリル高速高送り加工用/レギュラーのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

治具への穴あけ

満足度：5.02020/03/19

治具に穴をあける際にφ10のプラス公差であけたかったのですが、ほとんどドリルでプラス公差がなく困っていましたが、ミスミの...もっと読む

0人が参考にしています。

ステンレスの量産加工

満足度：5.02020/03/18

ステンレスの量産加工に使用。ドリルがプラス公差になっているので加工している製品寸法にちょうどいい。工具寿命も長い。

0人が参考にしています。

SKDに対して使用

満足度：5.02018/11/30

被削材SKDに対して使用しています。用途としては下穴加工を施す際に利用しています。価格が手ごろでドリル径のサイズのライン...もっと読む

0人が参考にしています。

被削材（S45CやSCM415）に対しての穴あけ加工に使用

満足度：4.02018/10/30

被削材（S45CやSCM415）に対しての穴あけ加工に使用しています。他のメーカーのドリルと比べても性能は悪くないですし...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q型番TAC-RESDRAと同等のφ9.8ドリルで代替品はあるでしょうか？

日立ツールの、型番：04WNSB0980-THをご紹介致します。
