ミスミ

ＴｉＡｌＮコート超硬ダブルマージンドリルレギュラー

通常単価(税別): 3,950円～9,420円

税込単価: 4,345円～10,362円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ドリルの外周の4ヶ所にマージン部を設けることで、食付き時と貫通時のガイド性が向上し、直進度の...

詳細を確認

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

詳細を確認

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●ドリルの外周の4ヶ所にマージン部を設けることで、食付き時と貫通時のガイド性が向上し、直進度の高い安定した穴加工が可能となります。
●一般鋼からステンレス鋼まで幅広い被削材に対応できます。
●超微粒子超硬合金＋TiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。
ＴｉＡｌＮコート超硬ダブルマージンドリル　レギュラー:関連画像

推奨切削条件

型番 TAC-WMESDRA

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	100～120	N=10620 f=0.11	7960 0.125	6370 0.16	5310 0.16	3980 0.25	3190 0.3	2450 0.315
合金工具鋼（SUJ2、SKD11、SKD12）	50～70	N=5310 f=0.09	3980 0.125	3180 0.13	2650 0.15	1990 0.18	1590 0.2	1230 0.25
ステンレス鋼（SUS303、SUS304、SUS416）	40～50	N=4250 f=0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
調質鋼（40～48HRC）	35～45	N=3720 f=0.06	2790 0.1	2230 0.1	1860 0.12	1390 0.16	1120 0.2	860 0.21
アルミニウムアルミ合金	100～120	N=10620 f=0.16	7960 0.2	6370 0.25	5310 0.30	3980 0.315	3190 0.4	2450 0.5

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=1	1.2	1.3	1.4	1.5	1.6	1.8	2
一般鋼（SS・SC材）	50～100	N=15920 f=0.02	13260 0.025	12250 0.031	11360 0.038	10610 0.044	9960 0.05	8850 0.056	7960 0.063
合金工具鋼（SUJ2、SKD11、SKD12）	30～70	N=11930 f=0.02	9950 0.025	9180 0.031	8520 0.038	7960 0.044	7470 0.05	6630 0.056	5970 0.063
ステンレス鋼（SUS303、SUS304、SUS416）	30～40	N=9950 f=0.018	8280 0.023	7660 0.028	7100 0.031	6630 0.036	6220 0.041	5520 0.046	4970 0.05
調質鋼（40～48HRC）	20～30	N=7960 f=0.018	6630 0.023	6120 0.028	5680 0.031	5310 0.036	4970 0.041	4420 0.046	3970 0.05
アルミニウムアルミ合金	80～170	N=27860 f=0.031	23210 0.05	21450 0.069	19880 0.088	18570 0.106	17420 0.119	15480 0.144	13930 0.156

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

1	12	45	3	0～-0.006	0～-0.006	1個
1.5	16	45	3	0～-0.006	0～-0.006	1個
2	20	50	3	0～-0.006	0～-0.006	1個
2.5	22	50	3	0～-0.006	0～-0.006	1個
3	28	66	4	0～-0.006	0～-0.008	1個
3.3	28	66	4	0～-0.008	0～-0.008	1個
3.5	28	66	4	0～-0.008	0～-0.008	1個
4	36	74	4	0～-0.008	0～-0.008	1個
4.5	36	74	6	0～-0.008	0～-0.008	1個
5	44	82	6	0～-0.008	0～-0.008	1個
6	44	82	6	0～-0.008	0～-0.008	1個
6.8	53	91	8	0～-0.009	0～-0.009	1個
7	53	91	8	0～-0.009	0～-0.009	1個
9	61	103	10	0～-0.009	0～-0.009	1個
10.3	71	118	12	0～-0.011	0～-0.011	1個
11	71	118	12	0～-0.011	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
3,950円 ( 4,345円 )	在庫品1日目当日出荷可能
4,520円 ( 4,972円 )	在庫品1日目当日出荷可能
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能
5,440円 ( 5,984円 )	在庫品1日目当日出荷可能
6,030円 ( 6,633円 )	在庫品1日目当日出荷可能
6,370円 ( 7,007円 )	在庫品1日目当日出荷可能
6,370円 ( 7,007円 )	在庫品1日目当日出荷可能
7,900円 ( 8,690円 )	在庫品1日目当日出荷可能
9,070円 ( 9,977円 )	在庫品1日目当日出荷可能
9,420円 ( 10,362円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ドリルの外周の4ヶ所にマージン部を設けることで、食付き時と貫通時のガイド性が向上し、直進度の高い安定した穴加工が可能
・一般鋼からステンレス鋼まで幅広い被削材に対応
・超微粒子超硬合金とTiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

カタログ

商品TOP

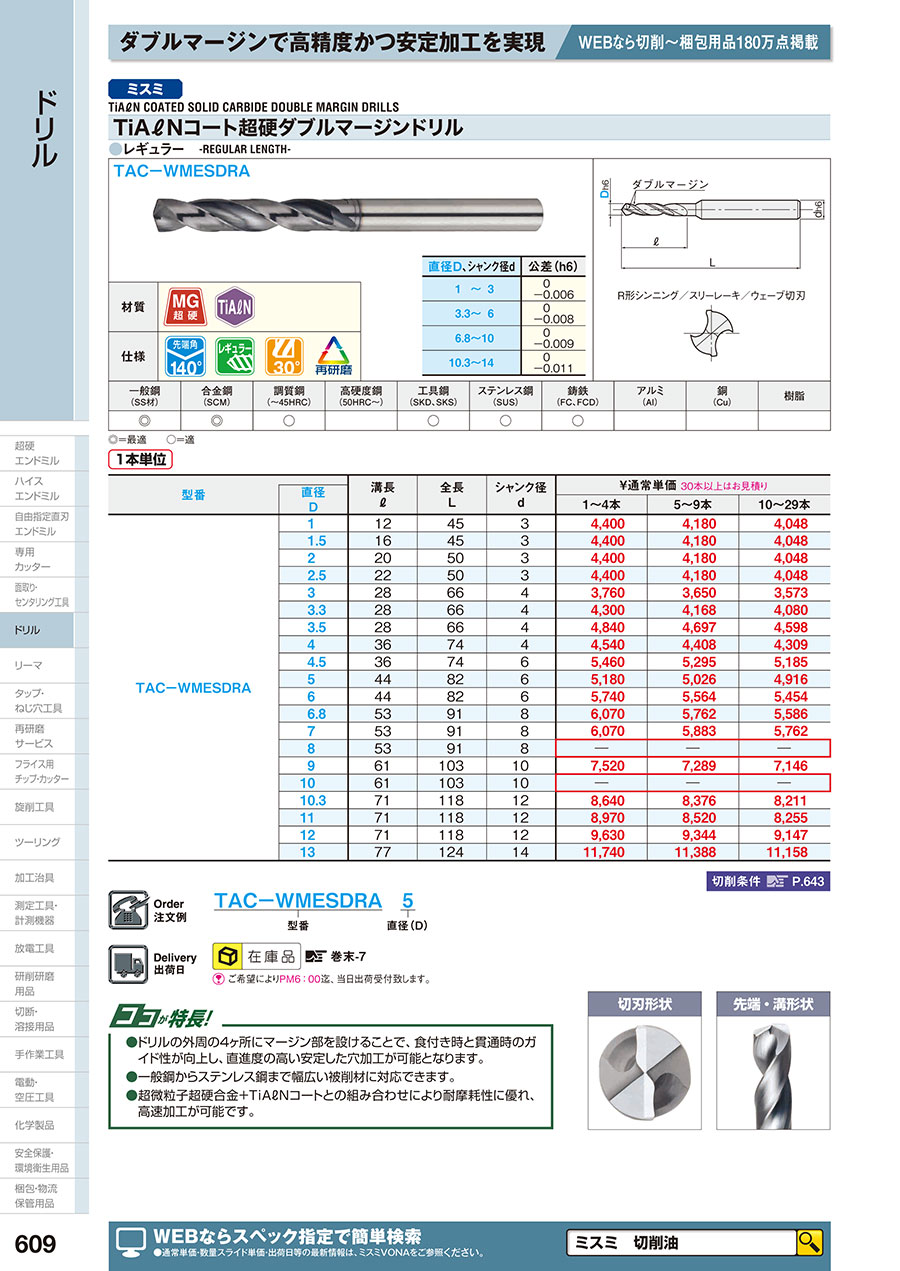

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
