超硬直刃インナーＲカッター 2枚刃/先端径基準Ｒ付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・先端径を基準としたインナーR寸法0.01mm指定タイプ・追加工指定で...
詳細情報を確認する- 加工形状
- インナーR
- 工具材種
- 超微粒子超硬合金
- 刃数 (枚)
- 2
- 大径D1 (mm)
- 2R+D+0.1
商品仕様
規格表
| 型番 | インナーR CR 0.01mm単位指定 | 先端径 D | 首下長 ℓ | 大径 D1 | 全長 L | |
| シャンク径 d | ||||||
| SCREM | 4 | 0.10〜0.75 | 0.5 | 1.5〜3 | 2R＋D＋0.1 | 50 |
| 0.76〜1.50 | 0.8 | 4〜7 | 50 | |||
| 6 | 1.51〜2.00 | 1.5 | 7〜8 | 50 | ||
| 8 | 2.01〜3.00 | 1.5 | 10〜12 | 60 | ||
| 10 | 3.01〜3.90 | 2.0 | 12〜15 | 60 | ||
| 12 | 3.91〜4.90 | 2.0 | 16〜18 | 65 | ||
| 16 | 4.91〜5.90 | 2.0 | 18〜20 | 100 |
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
■納期
追加工
コーティング ご注文方法・料金詳細はこちら
推奨切削条件
超硬インナーRカッターによるコーナーR加工
・切込みは前加工と仕上げ加工に分け、前加工では数回に分けて加工して、最後0.05mm残してください。
仕上げ加工では残りの0.05mmを加工するようにしてください。
・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の機械で回転数が上がらない場合はテーブル送り速度と回転速度を同じ比率で下げてご使用ください。
型番 SCREM/SCRDEM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 0.1 | 80 | 25,200 | 60 | 20,200 | 45 | 16,000 | 200 | 40,000 |
| 0.2 | 80 | 12,600 | 60 | 10,100 | 45 | 8,000 | 200 | 40,000 |
| 0.3 | 80 | 8,400 | 60 | 6,700 | 45 | 5,300 | 200 | 26,700 |
| 0.4 | 80 | 6,300 | 60 | 5,000 | 45 | 4,000 | 200 | 20,000 |
| 0.5 | 80 | 5,000 | 60 | 4,000 | 45 | 3,200 | 200 | 16,000 |
| 0.6 | 80 | 4,800 | 60 | 3,800 | 45 | 3,000 | 200 | 14,700 |
| 0.7 | 80 | 4,600 | 60 | 3,600 | 45 | 2,900 | 200 | 12,600 |
| 0.8 | 80 | 4,400 | 60 | 3,400 | 45 | 2,800 | 200 | 11,000 |
| 0.9 | 80 | 4,200 | 60 | 3,200 | 45 | 2,700 | 200 | 9,800 |
| 1 | 80 | 4,000 | 60 | 3,000 | 45 | 2,600 | 200 | 8,800 |
| 2 | 70 | 2,700 | 50 | 2,300 | 40 | 1,800 | 150 | 4,600 |
| 3 | 70 | 2,100 | 50 | 1,800 | 40 | 1,400 | 150 | 3,400 |
| 4 | 60 | 1,600 | 45 | 1,400 | 35 | 1,100 | 120 | 2,500 |
| 5 | 60 | 1,300 | 45 | 1,100 | 35 | 900 | 120 | 2,100 |
| 6 | 60 | 1,100 | 46 | 900 | 36 | 800 | 120 | 1,800 |
注意・禁止事項
- 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
- 切削条件は都度調整してください。
- 加工時に異音が発生した場合、直ちに加工を中止してください。
技術情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

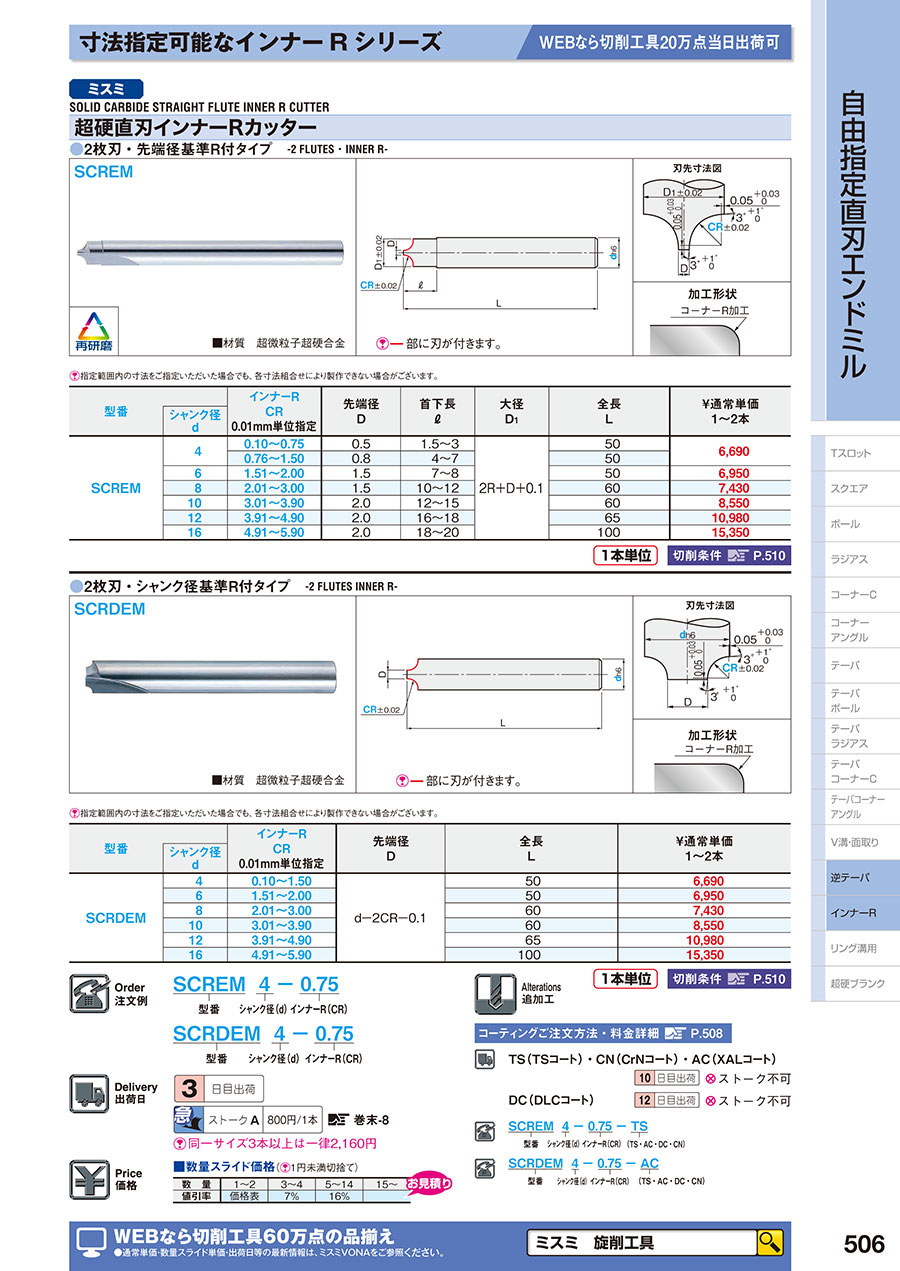

カタログ
