ミスミ

超硬直刃強逆テーパエンドミル 2枚刃/強逆テーパつなぎ部Ｒ付タイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・複雑な形状を効率的に加工可能な強逆テーパ2枚刃ラジアスタイプ・刃径・...

詳細情報を確認する

加工形状
つなぎ部Ｒ付逆テーパ
工具材種
超微粒子超硬合金
刃数 (枚)
2

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

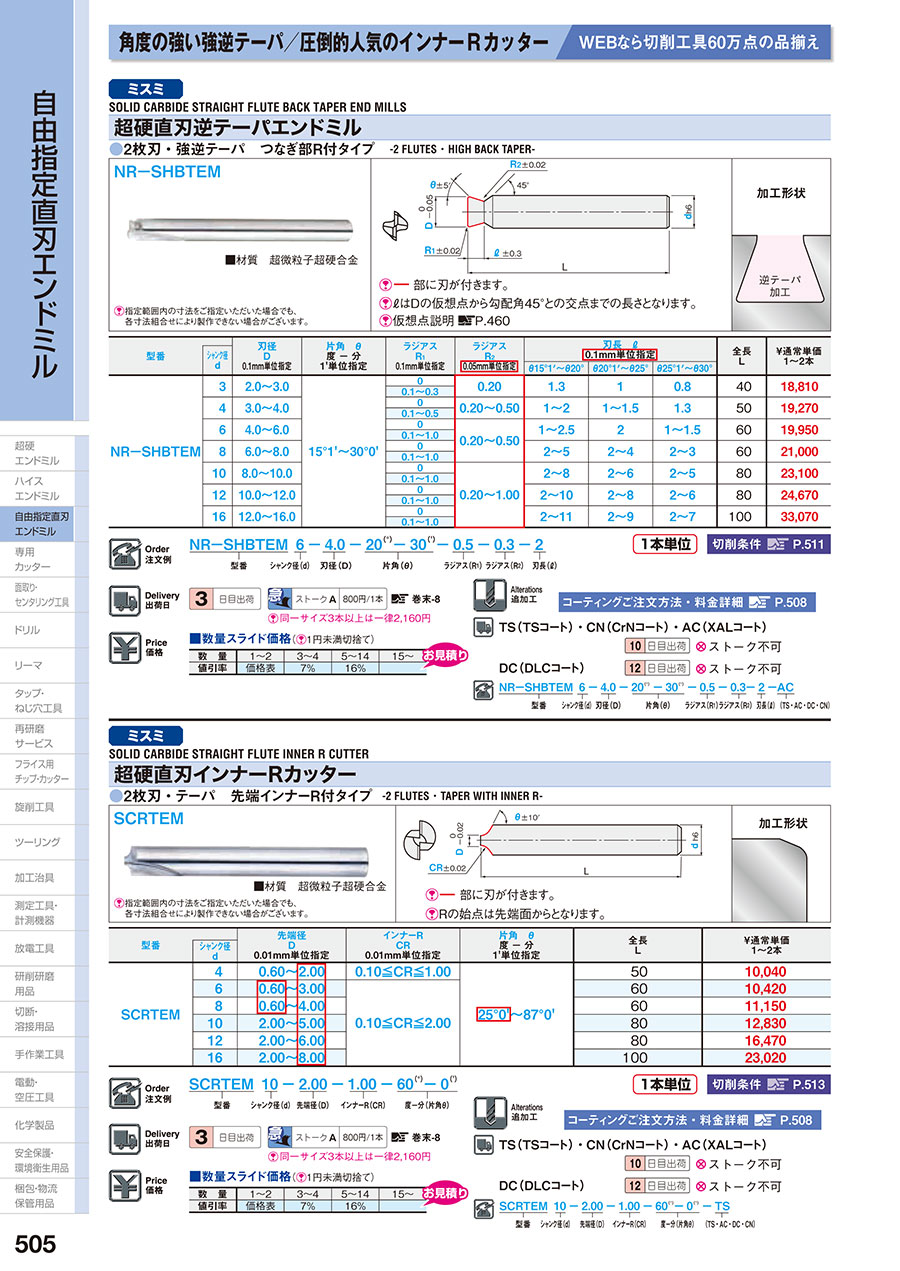

カタログ

商品仕様

選定サポート情報

●仮想点
テーパー角度の延長線上と底刃底面の延長線上との交点が仮想点となります。
自由指定直刃エンドミル：仮想点

●角度表記
ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。

（例1）
1.5°の場合・・・0.5°×60=30'　▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15'　▶2°15'となります

規格表

型番		刃径Ｄ 0.1mm単位指定	片角　θ 度 − 分 1'単位指定	ラジアス R1 0.1mm単位指定	ラジアス R2 0.05mm単位指定	刃長　ℓ 0.1mm単位指定			全長 L
	シャンク径 d
						θ15°1′〜θ20°	θ20°1′〜θ25°	θ25°1′〜θ30°
NR−SHBTEM	3	2.0〜3.0	15°1'〜30°0'	0	0.20	1.3	1	0.8	40
				0.1〜0.3
	4	3.0〜4.0		0	0.20〜0.50	1〜2	1〜1.5	1.3	50
				0.1〜0.5
	6	4.0〜6.0		0	0.20〜0.50	1〜2.5	2	1〜1.5	60
				0.1〜1.0
	8	6.0〜8.0		0		2〜5	2〜4	2〜3	60
				0.1〜1.0
	10	8.0〜10.0		0	0.20〜1.00	2〜8	2〜6	2〜5	80
				0.1〜1.0
	12	10.0〜12.0		0		2〜10	2〜8	2〜6	80
				0.1〜1.0
	16	12.0〜16.0		0		2〜11	2〜9	2〜7	100
				0.1〜1.0

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

超硬直刃強逆テーパエンドミル　２枚刃・強逆テーパ　つなぎ部Ｒ付タイプ:関連画像

追加工

超硬直刃強逆テーパエンドミル　２枚刃・強逆テーパ　つなぎ部Ｒ付タイプ:関連画像

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる溝切削

この表は、Ad（切込み深さ）=0.5～1.0Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 NR-SHBTEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.3～0.5	25～38	12,700～19,100	10～18	9,600～15,900	6～12	6,400～12,700
1	38～58	6,400～9,600	19～32	4,800～8,000	9～17	3,200～8,000
2	42～64	3,200～4,800	27～45	2,400～4,000	9～17	1,600～3,200
3	42～64	2,100～3,200	36～62	1,600～2,700	9～17	1,100～2,500
4	42～64	1,600～2,400	36～62	1,200～2,000	9～17	800～1,600
5	42～64	1,300～1,900	36～62	1,000～1,600	25～52	600～1,300
6	42～64	1,100～1,600	36～62	800～1,300	25～52	500～1,100
7	42～64	900～1,400	36～62	700～1,100	25～52	500～900
8	42～64	800～1,200	36～62	600～1,000	25～52	400～800
9	42～64	700～1,000	36～62	500～900	25～52	300～700
10	42～64	600～1,000	36～62	500～800	25～52	300～600
11	42～64	600～900	36～62	400～700	25～52	300～600
12	42～64	500～800	36～62	400～700	25～52	300～600
13	42～64	500～700	36～62	400～600	25～52	300～500
14	42～64	500～700	36～62	300～600	25～52	200～500
15	42～64	500～600	36～62	300～500	25～52	200～500
16	42～64	500～600	36～62	300～500	25～52	200～500

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

エンドミル加工の切削条件を求めるポイント

型番リスト

表示件数

型番

NR-SHBTEM3-[2-3/0.1]-[15-30/1]-[0-59/1]-[0-0.3/0.1]-0.2-[0.8,1,1.3]

NR-SHBTEM4-[3-4/0.1]-[15-30/1]-[0-59/1]-[0-0.5/0.1]-[0.2-0.5/0.05]-1.3

NR-SHBTEM4-[3-4/0.1]-[15-30/1]-[0-59/1]-[0-0.5/0.1]-[0.2-0.5/0.05]-[1-2/0.1]

NR-SHBTEM6-[4-6/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-0.5/0.05]-2

NR-SHBTEM6-[4-6/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-0.5/0.05]-[1-2.5/0.1]

NR-SHBTEM8-[6-8/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-0.5/0.05]-[2-5/0.1]

NR-SHBTEM10-[8-10/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-1/0.05]-[2-8/0.1]

NR-SHBTEM12-[10-12/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-1/0.05]-[2-10/0.1]

NR-SHBTEM16-[12-16/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[0.2-1/0.05]-[2-11/0.1]

刃径D

(mm)

片角θ（度）

片角θ（分）

ラジアスR1

(mm)

刃長ℓ

(mm)

シャンク径d

(mm)

全長L

(mm)

ラジアスR2

(mm)

最小発注数量

2 ～ 3	15 ～ 30	0 ～ 59	0 ～ 0.3	0.8 ～ 1.3	3	40	0.2	1個
3 ～ 4	15 ～ 30	0 ～ 59	0 ～ 0.5	1.3	4	50	0.2 ～ 0.5	1個
3 ～ 4	15 ～ 30	0 ～ 59	0 ～ 0.5	1 ～ 2	4	50	0.2 ～ 0.5	1個
4 ～ 6	15 ～ 30	0 ～ 59	0 ～ 1	2	6	60	0.2 ～ 0.5	1個
4 ～ 6	15 ～ 30	0 ～ 59	0 ～ 1	1 ～ 2.5	6	60	0.2 ～ 0.5	1個
6 ～ 8	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 5	8	60	0.2 ～ 0.5	1個
8 ～ 10	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 8	10	80	0.2 ～ 1	1個
10 ～ 12	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 10	12	80	0.2 ～ 1	1個
12 ～ 16	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 11	16	100	0.2 ～ 1	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・複雑な形状を効率的に加工可能な強逆テーパ2枚刃ラジアスタイプ
・刃径・片角・ラジアス・刃長の寸法指定

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
