ミスミ

超硬直刃逆テーパエンドミル 2枚刃/逆テーパ側面ストレート刃付タイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・複雑な形状を効率的に加工可能な逆テーパ2枚刃の側面ストレート刃付タイプ・刃径・刃長・片角・首...

詳細を確認

4.34.3

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

選定サポート情報

●角度表記
ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。

（例1）
1.5°の場合・・・0.5°×60=30'　▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15'　▶2°15'となります

規格表

型番		刃径Ｄ 0.1mm単位指定	ストレート刃長 ℓ 0.1mm単位指定	片角 θ 度 − 分 1'単位指定	逆テーパ刃長 ℓ1 0.1mm単位指定			首長 ℓ2 0.5mm単位指定	全長Ｌ
	シャンク径 d				逆テーパ刃長 ℓ1 0.1mm単位指定
	シャンク径 d				θ5°0′〜10°	θ10°1′〜15°	θ15°1′〜20°
SSBTEM	3	2.0〜3.0	1.0〜2.0	5°0'〜20°0'	2.0〜2.5	1.0	0.7	1.0〜2.0	40
	4	3.0〜4.0	1.0〜3.0		2.0〜4.0	2.0〜2.5	1.0〜1.5	1.0〜4.0	50
	6	4.0〜6.0	1.0〜6.0		3.0〜5.0	3.0〜4.0	2.0〜4.0	2.0〜6.0	60
	8	6.0〜8.0	1.0〜8.0		4.0〜9.0	4.0〜6.0	2.0〜5.0	2.0〜8.0	60
	10	8.0〜10.0	1.0〜10.0		5.0〜13.0	5.0〜8.0	2.0〜8.0	2.0〜10.0	80
	12	10.0〜12.0	1.0〜12.0		6.0〜17.0	6.0〜11.0	2.0〜10.0	2.0〜10.0	80
	16	12.0〜16.0	1.0〜16.0		8.0〜18.0	8.0〜12.0	2.0〜11.0	2.0〜10.0	100

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる溝切削

この表は、Ad（切込み深さ）=0.5～1.0Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 SSBTEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.3～0.5	25～38	12,700～19,100	10～18	9,600～15,900	6～12	6,400～12,700
1	38～58	6,400～9,600	19～32	4,800～8,000	9～17	3,200～8,000
2	42～64	3,200～4,800	27～45	2,400～4,000	9～17	1,600～3,200
3	42～64	2,100～3,200	36～62	1,600～2,700	9～17	1,100～2,500
4	42～64	1,600～2,400	36～62	1,200～2,000	9～17	800～1,600
5	42～64	1,300～1,900	36～62	1,000～1,600	25～52	600～1,300
6	42～64	1,100～1,600	36～62	800～1,300	25～52	500～1,100
7	42～64	900～1,400	36～62	700～1,100	25～52	500～900
8	42～64	800～1,200	36～62	600～1,000	25～52	400～800
9	42～64	700～1,000	36～62	500～900	25～52	300～700
10	42～64	600～1,000	36～62	500～800	25～52	300～600
11	42～64	600～900	36～62	400～700	25～52	300～600
12	42～64	500～800	36～62	400～700	25～52	300～600
13	42～64	500～700	36～62	400～600	25～52	300～500
14	42～64	500～700	36～62	300～600	25～52	200～500
15	42～64	500～600	36～62	300～500	25～52	200～500
16	42～64	500～600	36～62	300～500	25～52	200～500

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

エンドミル加工の切削条件を求めるポイント

型番リスト

表示件数

型番

SSBTEM3-[2-3/0.1]-[1-2/0.1]-[5-20/1]-[0-59/1]-[0.7,1]-[1-2/0.5]

SSBTEM3-[2-3/0.1]-[1-2/0.1]-[5-20/1]-[0-59/1]-[2-2.5/0.1]-[1-2/0.5]

SSBTEM4-[3-4/0.1]-[1-3/0.1]-[5-20/1]-[0-59/1]-[1-1.5/0.1]-[1-4/0.5]

SSBTEM4-[3-4/0.1]-[1-3/0.1]-[5-20/1]-[0-59/1]-[2-4/0.1]-[1-4/0.5]

SSBTEM6-[4-6/0.1]-[1-6/0.1]-[5-20/1]-[0-59/1]-[2-5/0.1]-[2-6/0.5]

SSBTEM8-[6-8/0.1]-[1-8/0.1]-[5-20/1]-[0-59/1]-[2-9/0.1]-[2-8/0.5]

SSBTEM10-[8-10/0.1]-[1-10/0.1]-[5-20/1]-[0-59/1]-[2-13/0.1]-[2-10/0.5]

SSBTEM12-[10-12/0.1]-[1-12/0.1]-[5-20/1]-[0-59/1]-[2-17/0.1]-[2-10/0.5]

SSBTEM16-[12-16/0.1]-[1-16/0.1]-[5-20/1]-[0-59/1]-[2-18/0.1]-[2-10/0.5]

刃径D

(mm)

片角θ（度）

片角θ（分）

シャンク径d

(mm)

全長L

(mm)

ストレート刃長ℓ

(mm)

逆テーパ刃長ℓ1

(mm)

首長ℓ2

(mm)

最小発注数量

2 ～ 3	5 ～ 20	0 ～ 59	3	40	1 ～ 2	0.7 ～ 1	1 ～ 2	1個
2 ～ 3	5 ～ 20	0 ～ 59	3	40	1 ～ 2	2 ～ 2.5	1 ～ 2	1個
3 ～ 4	5 ～ 20	0 ～ 59	4	50	1 ～ 3	1 ～ 1.5	1 ～ 4	1個
3 ～ 4	5 ～ 20	0 ～ 59	4	50	1 ～ 3	2 ～ 4	1 ～ 4	1個
4 ～ 6	5 ～ 20	0 ～ 59	6	60	1 ～ 6	2 ～ 5	2 ～ 6	1個
6 ～ 8	5 ～ 20	0 ～ 59	8	60	1 ～ 8	2 ～ 9	2 ～ 8	1個
8 ～ 10	5 ～ 20	0 ～ 59	10	80	1 ～ 10	2 ～ 13	2 ～ 10	1個
10 ～ 12	5 ～ 20	0 ～ 59	12	80	1 ～ 12	2 ～ 17	2 ～ 10	1個
12 ～ 16	5 ～ 20	0 ～ 59	16	100	1 ～ 16	2 ～ 18	2 ～ 10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・複雑な形状を効率的に加工可能な逆テーパ2枚刃の側面ストレート刃付タイプ
・刃径・刃長・片角・首長の寸法指定

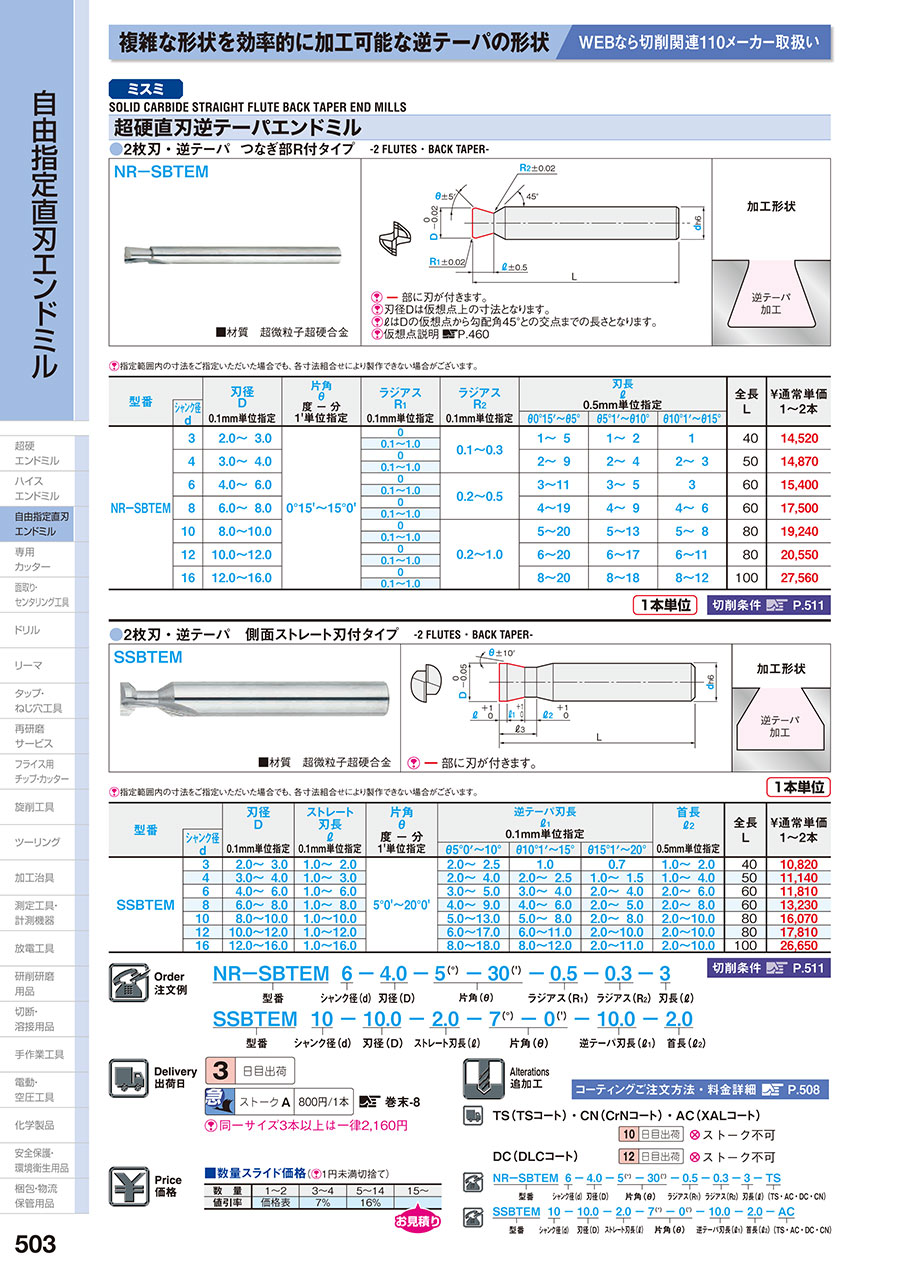

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬直刃逆テーパエンドミル 2枚刃/逆テーパ側面ストレート刃付タイプのレビュー
