超硬直刃テーパボールエンドミル 2枚刃/インナーＲ付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・効率的な加工を実現するテーパボール形状の首部インナーR付タイプ・追加...
詳細情報を確認する- 加工形状
- インナーR付テーパボール
- 工具材種
- 超微粒子超硬合金
- 刃径D (mm)
- R×2×cosθ
未確定：候補が6型番あります。
商品仕様
選定サポート情報
●角度表記ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。
（例1）
1.5°の場合・・・0.5°×60=30' ▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15' ▶2°15'となります
1.5°の場合・・・0.5°×60=30' ▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15' ▶2°15'となります
規格表
| 型番 | 先端＊ Ｒ 0.01mm単位指定 | 片角 θ 度 − 分 1'単位指定 | 刃長 ℓ 0.5mm単位指定 | インナーR CR 0.01mm単位指定 | 刃径 Ｄ | 全長 L | |
| シャンク径 d | |||||||
| STBCREM | 4 | 0.50〜1.50 | 0°15'〜30°0' | 1.0〜8.0 | 0.10≦CR≦2.00 | D＝R×2×cosθ | 50 |
| 6 | 0.50〜2.50 | 1.0〜10.0 | 60 | ||||
| 8 | 0.50〜3.50 | 1.0〜12.0 | 60 | ||||
| 10 | 0.50〜4.50 | 2.0〜14.0 | 80 | ||||
| 12 | 0.50〜5.50 | 2.0〜16.0 | 80 | ||||
| 16 | 0.50〜7.50 | 3.0〜20.0 | 100 |
＊サイズによって先端（R）が取れない場合がありますのでご注意ください。 最大刃長 ℓ（max）＝（d−D−2CR）/2/tanθ
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
納期
追加工
コーティング ご注文方法・料金詳細はこちら
推奨切削条件
自由指定直刃エンドミルによる切削
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 刃径の90%以上の径のドリルで下穴をあけた後、ご使用ください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- ロングシャンク（LS-）は送り量・回転速度ともに下記条件の70%でご使用ください。
型番 STBCREM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） |
| 2 | 0.05～0.08 | 3,200～4,800 | 0.02～0.03 | 2,400～4,900 | 0.02～0.03 | 1,600～3,200 |
| 2.5 | 0.05～0.08 | 2,500～3,800 | 0.02～0.03 | 1,900～3,200 | 0.02～0.03 | 1,300～2,500 |
| 3 | 0.05～0.08 | 2,100～3,200 | 0.02～0.03 | 1,600～2,700 | 0.02～0.03 | 1,100～2,500 |
| 3.5 | 0.05～0.08 | 1,800～2,700 | 0.02～0.03 | 1,400～2,300 | 0.02～0.03 | 900～1,800 |
| 4 | 0.05～0.08 | 1,600～2,400 | 0.02～0.03 | 1,200～2,000 | 0.02～0.03 | 800～1,600 |
| 4.5 | 0.08～0.15 | 1,400～2,100 | 0.03～0.05 | 1,100～1,800 | 0.03～0.05 | 700～1,400 |
| 5 | 0.08～0.15 | 1,300～1,900 | 0.03～0.05 | 1,000～1,600 | 0.03～0.05 | 600～1,300 |
| 5.5 | 0.08～0.15 | 1,200～1,700 | 0.03～0.05 | 900～1,500 | 0.03～0.05 | 600～1,200 |
| 6 | 0.08～0.15 | 1,100～1,600 | 0.03～0.05 | 800～1,300 | 0.03～0.05 | 500～1,100 |
| 7 | 0.08～0.15 | 900～1,400 | 0.03～0.05 | 700～1,100 | 0.03～0.05 | 400～900 |
| 8 | 0.08～0.15 | 800～1,200 | 0.03～0.05 | 600～1,000 | 0.03～0.05 | 400～800 |
| 9 | 0.08～0.15 | 700～1,100 | 0.03～0.05 | 500～900 | 0.03～0.05 | 300～700 |
| 10 | 0.08～0.15 | 700～1,000 | 0.03～0.05 | 500～800 | 0.03～0.05 | 300～700 |
| 11 | 0.08～0.15 | 600～900 | 0.03～0.05 | 400～700 | 0.03～0.05 | 300～600 |
| 12 | 0.08～0.15 | 600～800 | 0.03～0.05 | 400～700 | 0.03～0.05 | 300～600 |
| 13 | 0.08～0.15 | 500～700 | 0.03～0.05 | 400～600 | 0.03～0.05 | 200～500 |
| 14 | 0.08～0.15 | 500～700 | 0.03～0.05 | 300～600 | 0.03～0.05 | 200～500 |
| 15 | 0.08～0.15 | 400～600 | 0.03～0.05 | 300～500 | 0.03～0.05 | 200～400 |
| 16 | 0.08～0.15 | 400～600 | 0.03～0.05 | 300～500 | 0.03～0.05 | 200～400 |
自由指定直刃エンドミルによる側面切削
- この表は、Ad（切込み深さ）=0.5～1.0Dを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
- ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。
型番 STBCREM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 90～110 | 3,200～4,800 | 37～47 | 2,400～4,800 | 25～40 | 1,600～3,200 |
| 3 | 90～110 | 3,000～3,750 | 50～65 | 2,450～3,200 | 25～40 | 1,900～2,650 |
| 4 | 90～110 | 2,250～2,800 | 50～65 | 1,850～2,400 | 25～40 | 1,450～2,300 |
| 5 | 120～150 | 1,800～2,250 | 60～75 | 1,500～1,900 | 25～40 | 1,150～1,600 |
| 6 | 120～150 | 1,500～1,850 | 75～95 | 1,250～1,600 | 25～40 | 950～1,350 |
| 7 | 120～150 | 1,300～1,600 | 75～95 | 1,050～1,400 | 25～40 | 850～1,150 |
| 8 | 120～150 | 1,150～1,400 | 75～95 | 950～1,200 | 25～40 | 750～1,000 |
| 9 | 120～150 | 1,000～1,250 | 75～95 | 850～1,050 | 25～40 | 650～900 |
| 10 | 140～180 | 900～1,150 | 75～95 | 750～1,000 | 25～40 | 600～850 |
| 11 | 140～180 | 850～1,050 | 75～95 | 700～900 | 25～40 | 550～750 |
| 12 | 140～180 | 750～1,000 | 75～95 | 650～850 | 25～40 | 500～700 |
| 13 | 140～180 | 700～900 | 75～95 | 600～750 | 25～40 | 450～650 |
| 14 | 140～180 | 650～850 | 75～95 | 550～700 | 25～40 | 400～600 |
| 15 | 140～180 | 600～800 | 75～95 | 500～650 | 25～40 | 400～600 |
| 16 | 140～180 | 550～700 | 75～95 | 450～600 | 25～40 | 400～600 |
注意・禁止事項
- 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
- 切削条件は都度調整してください。
- 加工時に異音が発生した場合、直ちに加工を中止してください。
技術情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

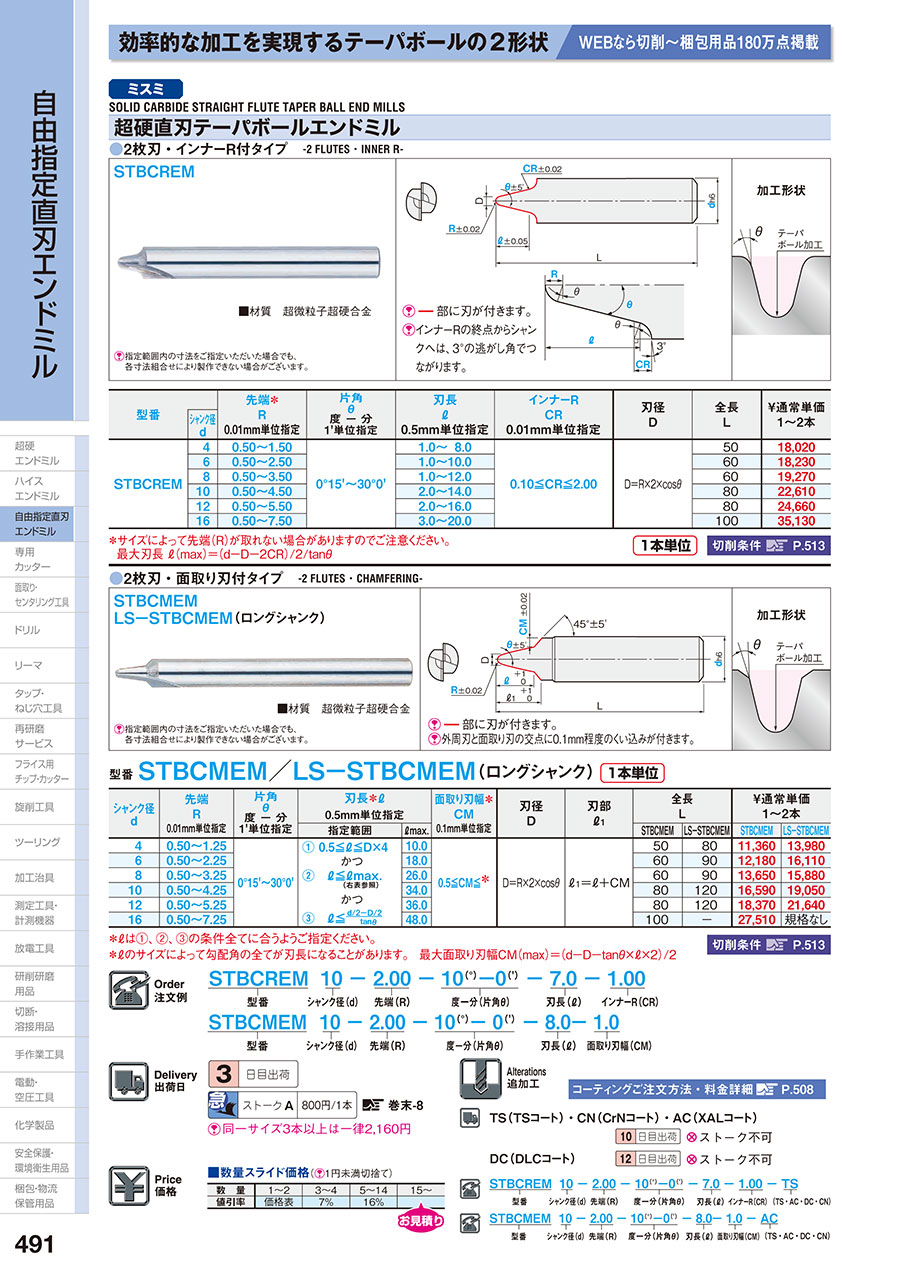

カタログ
