超硬Ｔスロットカッター 2枚刃/4枚刃/底部コーナーアングル、裏部ラジアス

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・底部と裏部の形状加工が両立可能・追加工指定で、被削材に適したコーティ...

詳細情報を確認する

加工形状
底部コーナーアングル・裏部ラジアス
工具材種
超微粒子超硬合金

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

超硬Ｔスロットカッター　２枚刃／４枚刃・底部コーナーアングル、裏部ラジアス:関連画像

型番		刃径Ｄ 0.1mm単位指定	刃幅 ℓ 0.1mm単位指定	首長 ℓ1 1mm単位指定	首径＊ d1 0.1mm単位指定	端面幅 b 0.05mm単位指定	コーナーＲ 0.05mm単位指定	片角 θ 1°指定	全長 L
	シャンク径 d
	シャンク径 d
STSCREM (2枚刃) STSCREMW (4枚刃)	4	3.0～4.0	1.0～2.0	2	1.5〜2.0	0.20≦b≦ℓ−0.20	0.10≦R≦ℓ−0.30	5° 〜 75°	50
	6	5.0〜6.0	2.0〜5.0	2〜6	3.0〜4.0				60
	8	6.1〜8.0	2.0〜5.0	2〜8	4.0〜6.0				60
	10	8.1〜10.0	2.0〜5.0	2〜10	5.0〜7.0				80
	12	10.1〜12.0	2.0〜5.0	2〜12	6.0〜8.0				80
	16	12.1〜16.0	2.0〜5.0	2〜16	8.0〜12.0				100

＊首径の選択は「2≦D−d1」の条件を満たしていない場合、製作できませんのでご注意ください。

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

推奨切削条件

この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSCREM

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	120	2,380	80	1,590	60	1,200
6	95	1,590	64	1,060	48	800
8	71	1,190	48	800	36	600
10	58	960	38	640	29	480
12	48	800	32	530	24	400
16	36	600	24	400	18	300

型番 STSCREMW

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	180	2,380	120	1,590	90	1,200
6	143	1,590	95	1,060	72	800
8	107	1,190	72	800	54	600
10	86	960	58	640	43	480
12	72	800	48	530	36	400
16	54	600	36	400	27	300

超硬Ｔスロットカッター 2枚刃/4枚刃/底部コーナーアングル、裏部ラジアス推奨切削条件-2

機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSCREM

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	60	2,380	40	1,590	30	1,200
6	43	1,590	29	1,060	22	800
8	32	1,190	22	800	16	600
10	26	960	17	640	13	480
12	22	800	14	530	11	400
16	16	600	11	400	8	300

型番 STSCREMW

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	90	2,380	60	1,590	45	1,200
6	65	1,590	43	1,060	33	800
8	49	1,190	33	800	24	600
10	39	960	26	640	19	480
12	33	800	22	530	16	400
16	24	600	16	400	12	300

超硬Ｔスロットカッター　２枚刃／４枚刃・底部コーナーアングル、裏部ラジアス:関連画像

型番リスト

表示件数

型番

STSCREM4-[3-4/0.1]-[1-2/0.1]-2-[1.5-2/0.1]-[0.2-1.8/0.05]-[0.1-1.7/0.05]-[5-75/1]

STSCREM6-[5-6/0.1]-[2-5/0.1]-[2-6/1]-[3-4/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREM8-[6.1-8/0.1]-[2-5/0.1]-[2-8/1]-[4-6/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREM10-[8.1-10/0.1]-[2-5/0.1]-[2-10/1]-[5-7/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREM12-[10.1-12/0.1]-[2-5/0.1]-[2-12/1]-[6-8/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREM16-[12.1-16/0.1]-[2-5/0.1]-[2-16/1]-[8-12/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREMW4-[3-4/0.1]-[1-2/0.1]-2-[1.5-2/0.1]-[0.2-1.8/0.05]-[0.1-1.7/0.05]-[5-75/1]

STSCREMW6-[5-6/0.1]-[2-5/0.1]-[2-6/1]-[3-4/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREMW8-[6.1-8/0.1]-[2-5/0.1]-[2-8/1]-[4-6/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREMW10-[8.1-10/0.1]-[2-5/0.1]-[2-10/1]-[5-7/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREMW12-[10.1-12/0.1]-[2-5/0.1]-[2-12/1]-[6-8/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

STSCREMW16-[12.1-16/0.1]-[2-5/0.1]-[2-16/1]-[8-12/0.1]-[0.2-4.8/0.05]-[0.1-4.7/0.05]-[5-75/1]

刃径D

(mm)

刃幅ℓ

(mm)

首長ℓ1

(mm)

首径d1

(mm)

シャンク径d

(mm)

全長L

(mm)

刃数

(枚)

端面幅b

(mm)

片角θ

(°)

コーナーR

(mm)

最小発注数量

3 ～ 4	1 ～ 2	2	1.5 ～ 2	4	50	2	0.2 ～ 1.8	5 ～ 75	0.1 ～ 1.7	1個
5 ～ 6	2 ～ 5	2 ～ 6	3 ～ 4	6	60	2	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
6.1 ～ 8	2 ～ 5	2 ～ 8	4 ～ 6	8	60	2	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
8.1 ～ 10	2 ～ 5	2 ～ 10	5 ～ 7	10	80	2	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
10.1 ～ 12	2 ～ 5	2 ～ 12	6 ～ 8	12	80	2	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
12.1 ～ 16	2 ～ 5	2 ～ 16	8 ～ 12	16	100	2	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
3 ～ 4	1 ～ 2	2	1.5 ～ 2	4	50	4	0.2 ～ 1.8	5 ～ 75	0.1 ～ 1.7	1個
5 ～ 6	2 ～ 5	2 ～ 6	3 ～ 4	6	60	4	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
6.1 ～ 8	2 ～ 5	2 ～ 8	4 ～ 6	8	60	4	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
8.1 ～ 10	2 ～ 5	2 ～ 10	5 ～ 7	10	80	4	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
10.1 ～ 12	2 ～ 5	2 ～ 12	6 ～ 8	12	80	4	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個
12.1 ～ 16	2 ～ 5	2 ～ 16	8 ～ 12	16	100	4	0.2 ～ 4.8	5 ～ 75	0.1 ～ 4.7	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・底部と裏部の形状加工が両立可能
・追加工指定で、被削材に適したコーティングの選択が可能

外形図

追加工

コーティングご注文方法・料金詳細はこちら

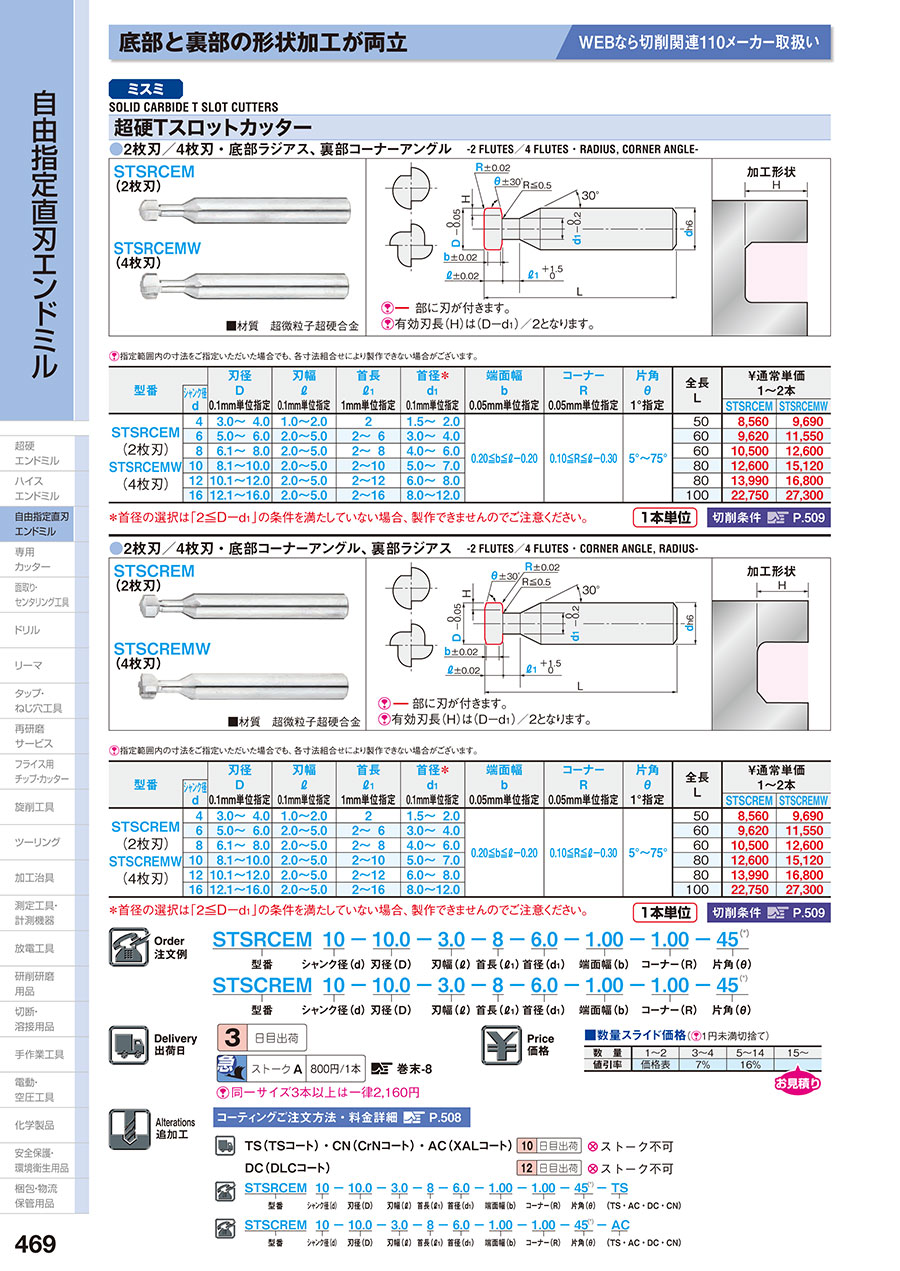

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
