ツール用品技術窓口
超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングル
未確定：候補が12型番あります。
商品仕様
規格表
| 型番 | 刃径 Ｄ 0.1mm単位指定 | 刃幅 ℓ 0.1mm単位指定 | 首長 ℓ1 1mm単位指定 | 首径＊ d1 0.1mm単位指定 | 端面幅 b 0.05mm単位指定 | 両角 θ 1°単位指定 | 全長 L | |
| シャンク径 d | ||||||||
| STSCAEM (2枚刃) STSCAEMW (4枚刃) | 4 | 2.0～4.0 | 0.5～4.0 | 2～4 | 1.5～2.0 | 0.20≦b≦ℓ−0.2 | 30°〜155° | 50 |
| 6 | 5.0〜6.0 | 1.0〜5.0 | 2〜6 | 3.0〜4.0 | 60 | |||
| 8 | 6.1〜8.0 | 1.0〜5.0 | 2〜8 | 4.0〜6.0 | 60 | |||
| 10 | 8.1〜10.0 | 1.0〜5.0 | 2〜10 | 5.0〜7.0 | 80 | |||
| 12 | 10.1〜12.0 | 1.0〜5.0 | 2〜12 | 6.0〜8.0 | 80 | |||
| 16 | 12.1〜16.0 | 1.0〜5.0 | 2〜16 | 8.0〜12.0 | 100 |
＊首径の選択は「2≦D−d1」の条件を満たしていない場合、製作できませんのでご注意ください。
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
推奨切削条件
- この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
型番 STSCAEM
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 120 | 2,380 | 80 | 1,590 | 60 | 1,200 |
| 6 | 95 | 1,590 | 64 | 1,060 | 48 | 800 |
| 8 | 71 | 1,190 | 48 | 800 | 36 | 600 |
| 10 | 58 | 960 | 38 | 640 | 29 | 480 |
| 12 | 48 | 800 | 32 | 530 | 24 | 400 |
| 16 | 36 | 600 | 24 | 400 | 18 | 300 |
型番 STSCAEMW
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 180 | 2,380 | 120 | 1,590 | 90 | 1,200 |
| 6 | 143 | 1,590 | 95 | 1,060 | 72 | 800 |
| 8 | 107 | 1,190 | 72 | 800 | 54 | 600 |
| 10 | 86 | 960 | 58 | 640 | 43 | 480 |
| 12 | 72 | 800 | 48 | 530 | 36 | 400 |
| 16 | 54 | 600 | 36 | 400 | 27 | 300 |
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
型番 STSCAEM
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 60 | 2,380 | 40 | 1,590 | 30 | 1,200 |
| 6 | 43 | 1,590 | 29 | 1,060 | 22 | 800 |
| 8 | 32 | 1,190 | 22 | 800 | 16 | 600 |
| 10 | 26 | 960 | 17 | 640 | 13 | 480 |
| 12 | 22 | 800 | 14 | 530 | 11 | 400 |
| 16 | 16 | 600 | 11 | 400 | 8 | 300 |
型番 STSCAEMW
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 90 | 2,380 | 60 | 1,590 | 45 | 1,200 |
| 6 | 65 | 1,590 | 43 | 1,060 | 33 | 800 |
| 8 | 49 | 1,190 | 33 | 800 | 24 | 600 |
| 10 | 39 | 960 | 26 | 640 | 19 | 480 |
| 12 | 33 | 800 | 22 | 530 | 16 | 400 |
| 16 | 24 | 600 | 16 | 400 | 12 | 300 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・コーナー部の形状と寸法指定が可能
・追加工指定で、被削材に適したコーティングの選択が可能

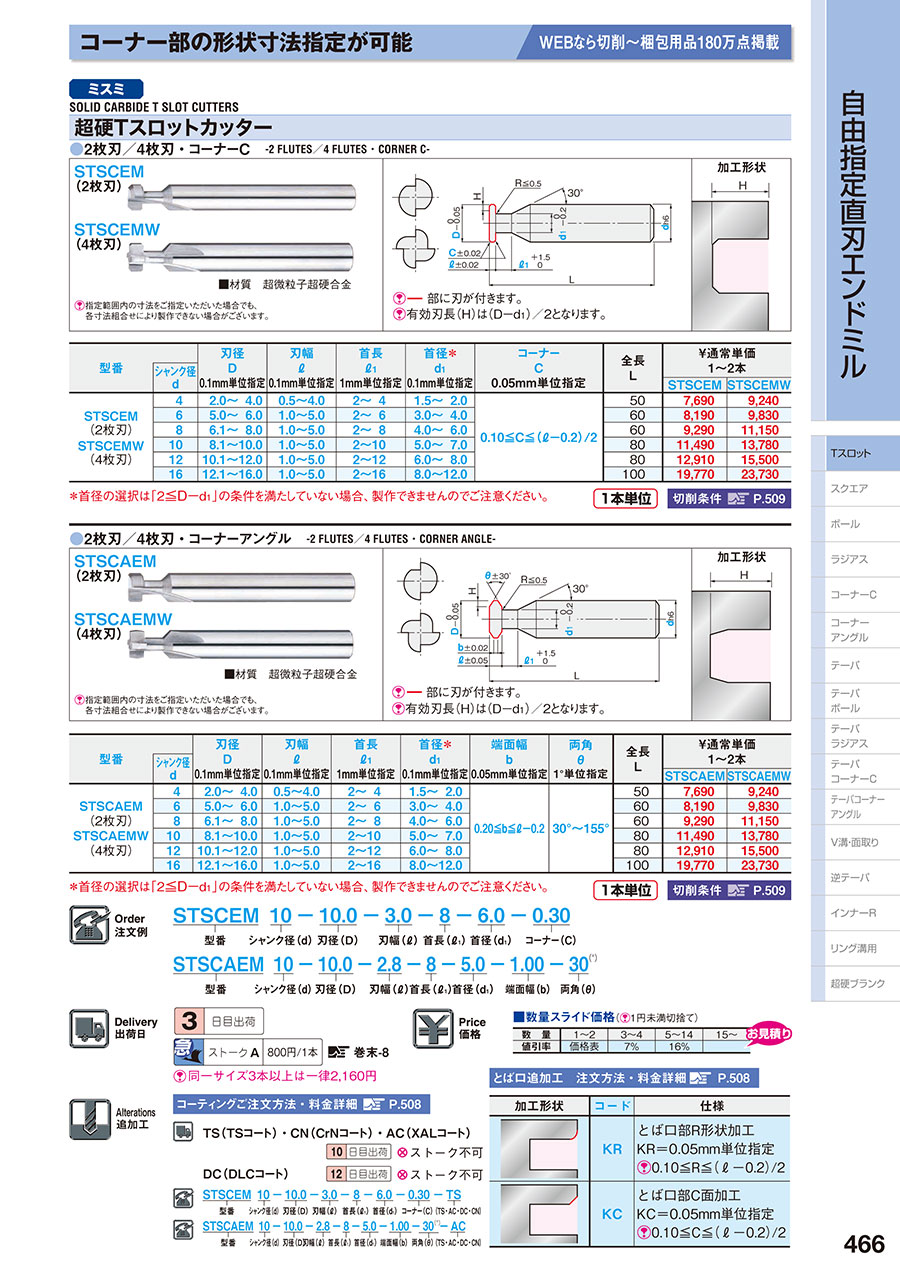

カタログ
商品担当おすすめ
超硬Ｔスロットカッター 2枚刃/4枚刃/コーナーアングルのレビュー
加工試験用
4
4.02023/04/17
ネジの加工試験のために購入しました。持ち手側の刃の長さが少し足りなく、使用感は今一つに感じました。ただ、これは自社試験に...もっと読む
0人が参考にしています。
ネジ
4
4.02020/01/07
ネジ部の加工に
利用してます
加工がうまくでき
細かい寸法指定などができ
便利です
0人が参考にしています。
アンダ−
4
4.02019/11/12
アンダ−加工や
ネジ入れ子の加工の
際しようしております
かなり活躍してます
0人が参考にしています。
