ミスミ

Ｔスロットカッター

数量スライド割引
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（14件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・ハイス鋼Tスロットカッターの定番品。直刃ショートシャンクタイプ・刃径...

詳細情報を確認する

Tスロット種類
スクエア・キーシード
刃材質
ハイス
CAM・工具管理ソフト用データ
tebis / zoller
材質詳細
ハイス
CADデータ有無 (2D/3D)
2D/3D

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が43型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

Tスロットカッターによる切削

片溝切削の条件です。

型番 TSC

被削材				機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		アルミニウム合金（A5052等）
刃径D	刃厚 Ad	切込幅Rd	刃数	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
8	6	3	8	90	990	60	600	90	1,990
10	6	3	8	70	800	50	480	90	1,590
11	7	3.5	8	70	720	50	440	90	1,450
12	7	3.5	8	70	660	50	400	90	1,330
13	7	3.5	8	70	610	50	370	90	1,220
14	7	3.5	8	70	570	50	330	90	1,140
15	7	3.5	8	70	530	50	320	80	1,060
16	7	3.5	8	70	500	50	300	100	990
18	8	4	10	70	440	50	260	100	880
19	8	4	10	70	420	50	250	100	840
20	8	4	10	65	400	40	240	80	800
22	8	4	10	65	360	40	210	80	720
24	8	4	10	65	330	40	200	80	660
25	8	4	10	65	320	40	190	80	640
26	8	4	10	65	310	40	180	80	610
28	9	4.5	12	65	290	40	170	80	570
30	9	4.5	12	65	270	40	160	80	530
32	9	4.5	12	55	250	40	150	80	500
35	9	4.5	12	55	230	35	140	70	450
36	9	4.5	12	55	220	35	130	70	440
38	10	5	14	55	210	35	125	70	420
40	10	5	14	60	200	35	120	80	400
45	10	5	14	60	180	35	105	80	350
50	11	5.5	16	50	160	30	95	70	320
60	11	5.5	18	50	135	30	80	70	270

Ｔスロットカッター:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長ℓ1

(mm)

首長ℓ2

(mm)

最小発注数量

8	3	8	3.5	50	8	8	3	1個
8	4	8	3.5	50	8	8	3	1個
8	5 ～ 8	8	3.5	50	8	8	3	1個
10	3	10	4	50	8	9	3.5	1個
10	4	10	4	50	8	9	3.5	1個
10	5 ～ 8	10	4	50	8	9	3.5	1個
11	3 ～ 10	10	4.5	50	8	10	3.5	1個
12	3 ～ 10	12	4.5	60	8	10	3.5	1個
13	3	12	5	60	8	10	4	1個
13	4	12	5	60	8	10	4	1個
13	5 ～ 10	12	5	60	8	10	4	1個
14	3 ～ 10	12	5.5	60	8	10	4	1個
15	3 ～ 12	12	6.5	65	8	12	5	1個
16	3	12	6.5	65	8	12	6	1個
16	4	12	6.5	65	8	12	6	1個
16	5	12	6.5	65	8	12	6	1個
16	6	12	6.5	65	8	12	6	1個
16	7 ～ 12	12	6.5	65	8	12	6	1個
18	3 ～ 12	12	7.5	70	10	12	6	1個
19	3 ～ 12	12	8	70	10	12	6	1個
20	3	12	9	70	10	12	8	1個
20	4	12	9	70	10	12	8	1個
20	5	12	9	70	10	12	8	1個
20	6	12	9	70	10	12	8	1個
20	7 ～ 12	12	9	70	10	12	8	1個
22	3 ～ 12	12	9.5	70	10	12	8	1個
24	3 ～ 12	12	10	70	10	12	10	1個
25	3	12	10.5	70	10	12	10	1個
25	4	12	10.5	70	10	12	10	1個
25	5	12	10.5	70	10	12	10	1個
25	6	12	10.5	70	10	12	10	1個
25	7 ～ 15	12	10.5	70～80	10	12	10	1個
26	3 ～ 15	12	10.5	70～80	10	12	10	1個
28	3 ～ 15	12	11	70～80	12	12	11	1個
30	3 ～ 15	12	11	70～80	12	12	11	1個
32	3 ～ 15	12	11	75～80	12	12	11	1個
35	3 ～ 15	12	11	75～80	12	12	11	1個
36	3 ～ 15	12	11	75～80	12	12	11	1個
38	3 ～ 15	12	11	75～80	14	12	11	1個
40	3 ～ 20	16	15	85～100	14	15	14	1個
45	3 ～ 20	16	15	85～100	14	15	14	1個
50	3 ～ 20	16	15	100	16	15	14	1個
60	3 ～ 20	20	19	120	18	15	19	1個

通常単価(税別) (税込単価)	通常出荷日

3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
- ( - )	3日目
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
6,560円 ( 7,216円 )	在庫品1日目当日出荷可能
6,560円 ( 7,216円 )	在庫品1日目当日出荷可能
6,560円 ( 7,216円 )	在庫品1日目当日出荷可能
6,560円 ( 7,216円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・ハイス鋼Tスロットカッターの定番品。直刃ショートシャンクタイプ
・刃径と刃幅の組合せで選択可能

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

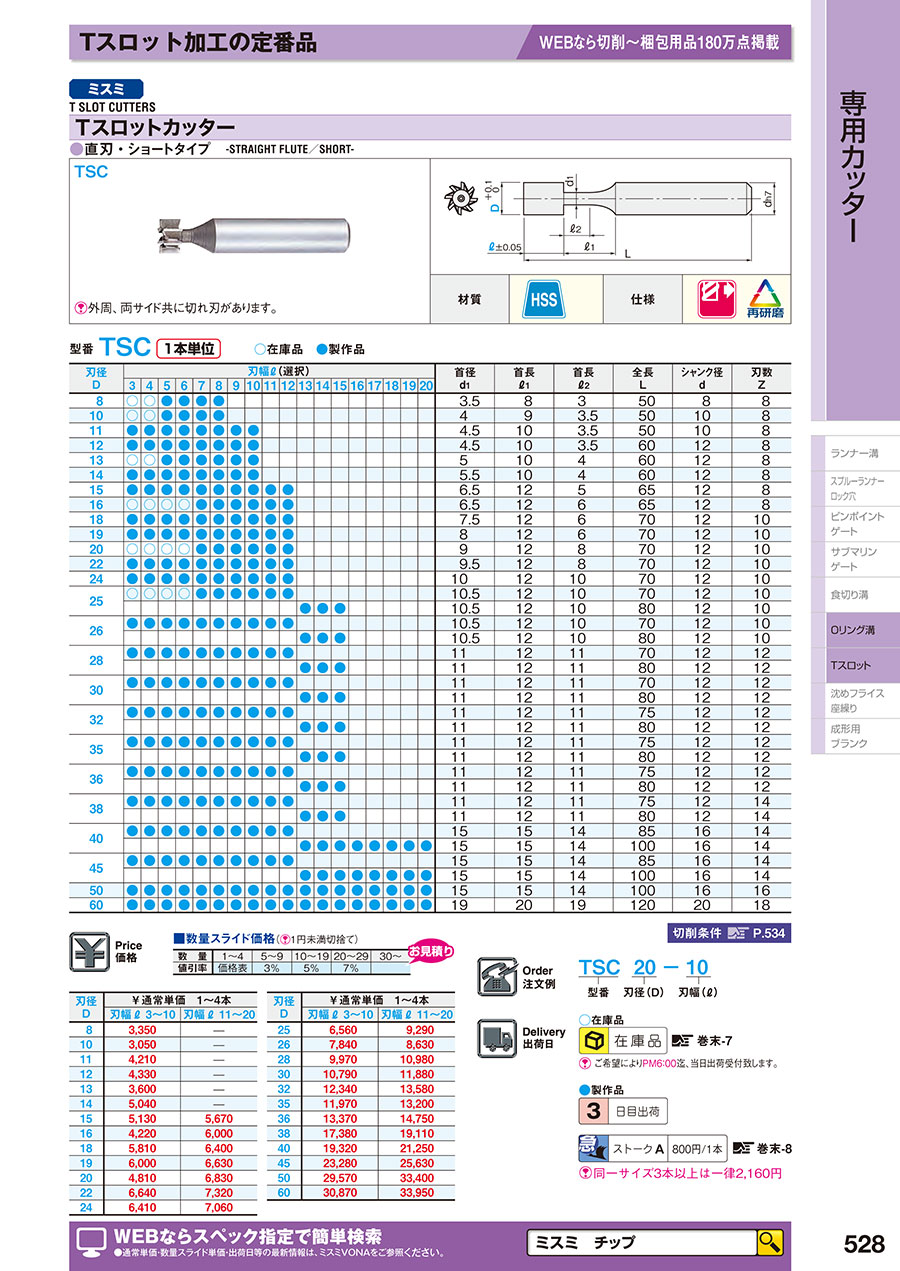

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Ｔスロットカッターのレビュー

4.1平均満足度：4.114件のレビュー

星5
29%
星4
57%
星3
14%
星2
0%
星1
0%

SS400、S20Cに対して使用

満足度：4.02018/11/20

SS400、S20Cに対して使用しています。径の大きさが豊富な点と刃厚で選定し購入しています。切りくずのハケ具合などの性...もっと読む

2人が参考にしています。

T溝

満足度：5.02022/10/26

刃幅選択ができ、少数でもメーカー品に比べかなり安いです。製作品でも数日で出荷していただけるのでありがたいです。

1人が参考にしています。

アルミ部品の加工

満足度：4.02021/11/25

軸径や刃径、刃幅等、ちょうど欲しいサイズが見付かるので助かります。他社品よりも安価で、Tスロットカッターの第一選択肢に...もっと読む

1人が参考にしています。

SS400のT溝

満足度：5.02019/05/30

使用サイズと価格でこの商品にしました。非常に古くガタの多い機械で使用しましたが、問題無く加工出来ました。（切削条件は...もっと読む

1人が参考にしています。

溝加工

満足度：4.02022/10/28

Tスロット用の溝加工に必要だったので使用しました。この刃物にしたる理由は価格が手頃だったのと納期が早かったのが決め手でし...もっと読む

0人が参考にしています。

14件全て見る

よくあるご質問（FAQ）

Qスクエアエンドミルでセンター溝を加工後、Tスロットカッターを使用して30mm幅のT溝を一気に加工したところ、首が破損しました。

片側ずつ溝深さをTスロットカッターの刃幅の1/2（0.5T）で加工してください。

Q幅18mmの溝が開いており、ここにTスロットカッターで溝底を幅30mmでザグりたい。片側ずつ削るべきか？

掲載している推奨切削条件は片溝切削の場合です。片側ずつ溝深さをTスロットカッターの刃幅の1/2（0.5T）で加工してください。
