ミスミ

ハイス鋼六角穴付ボルト用座繰りカッター

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（18件）

この商品のFAQをみる（1件）

通常単価(税別): 1,460円～6,080円

税込単価: 1,606円～6,688円

【特長】・座繰り加工の定番アイテム・JISB1176の六角穴付ボルト座繰り加工...

詳細情報を確認する

座繰り用途
六角穴付きボルト用（座繰りのみ）
刃材質
ハイス

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

推奨切削条件

ハイス鋼ボルト用座繰りカッターによる切削

型番 CTB

被削材	一般鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		鋳鉄（FC）		アルミ合金
No.	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
M3	0.05	2,997	0.03	1,592	0.05	2,342	0.08	8,430
M4	0.06	2,265	0.04	1,203	0.06	1,769	0.09	6,369
M5	0.07	1,853	0.04	984	0.07	1,448	0.1	5,211
M6	0.07	1,544	0.04	820	0.07	1,206	0.12	4,343
M8	0.08	1,132	0.05	602	0.08	885	0.13	3,185
M10	0.09	926	0.06	492	0.09	724	0.14	2,606
M12	0.1	728	0.06	387	0.1	569	0.15	2,047
M16	0.11	566	0.07	301	0.11	442	0.17	1,592

型番リスト

表示件数

型番

座繰り径・大径

適用ネジ径

シャンク仕様

シャンク径

(mm)

全長L

(mm)

ガイド径

(mm)

ガイド径公差

(mm)

ガイド長ℓ

(mm)

刃径公差

(mm)

刃数

最小発注数量

6.5	M3	ストレートシャンク	6.5	71	3.4	-0.020～-0.038	4	+0.078～+0.042	3	1個
8	M4	ストレートシャンク	8	71	4.5	-0.020～-0.038	5	+0.078～+0.042	3	1個
9.5	M5	ストレートシャンク	9.5	80	5.5	-0.020～-0.038	5.5	+0.078～+0.042	3	1個
11	M6	ストレートシャンク	11	80	6.6	-0.025～-0.047	6.5	+0.093～+0.050	3	1個
14	M8	ストレートシャンク	12.5	100	9	-0.025～-0.047	9	+0.093～+0.050	3	1個
17.5	M10	ストレートシャンク	12.5	100	11	-0.032～-0.059	10	+0.103～+0.060	3	1個
20	M12	ストレートシャンク	12.5	100	14	-0.032～-0.059	12	+0.125～+0.073	3	1個
26	M16	MTシャンク	MT3	190	18	-0.032～-0.059	16	+0.140～+0.088	4	1個

通常単価(税別) (税込単価)	通常出荷日

1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
6,080円 ( 6,688円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・座繰り加工の定番アイテム
・JISB1176の六角穴付ボルト座繰り加工に適した工具設計

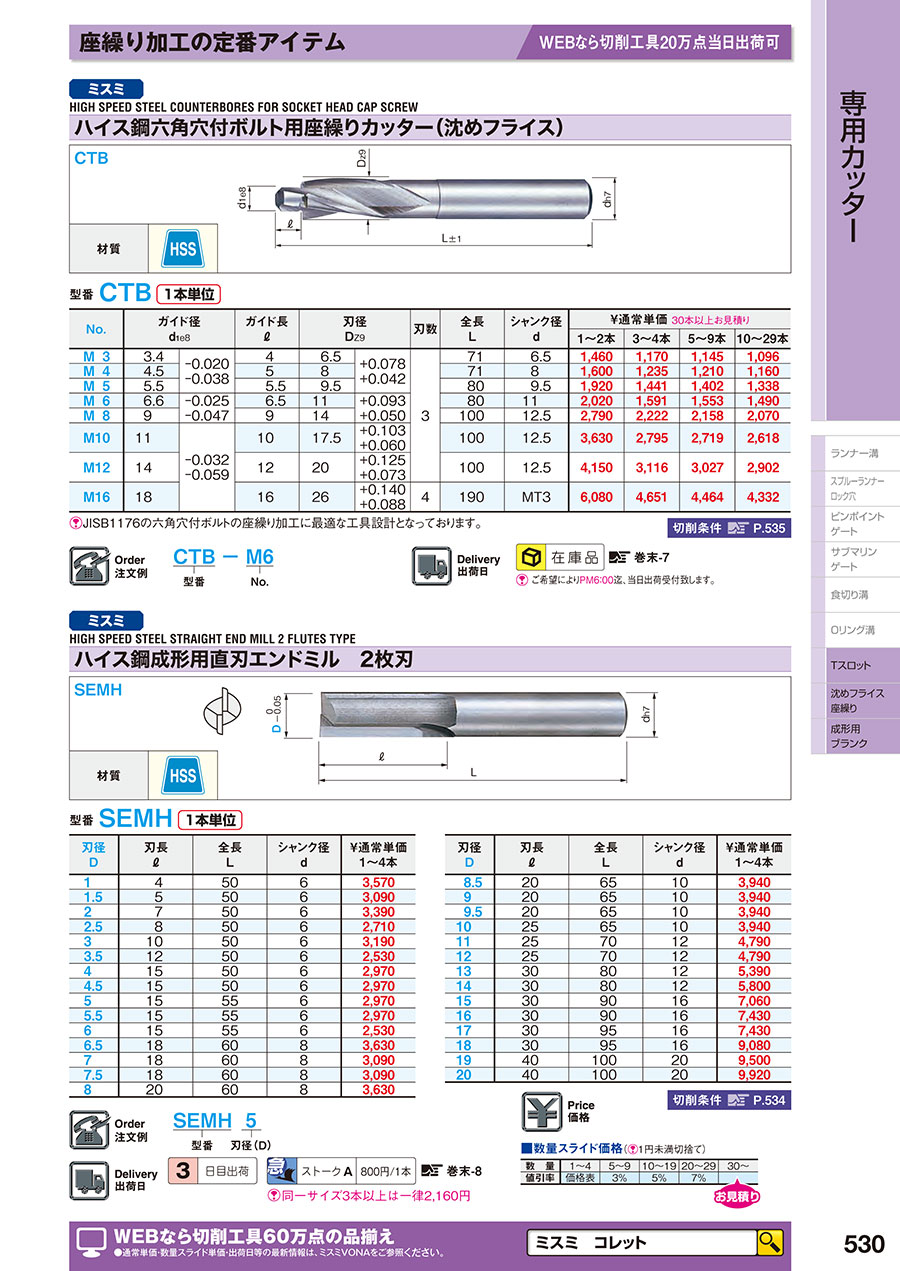

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイス鋼六角穴付ボルト用座繰りカッターのレビュー

4.3平均満足度：4.318件のレビュー

星5
50%
星4
39%
星3
6%
星2
6%
星1
0%

ボルトの座繰り加工

満足度：2.02021/09/06

3枚刃で切れ味は微妙、値段なりの物だと思います、使用頻度にもよりますが、あまりおすすめしません

ミスミからのコメント

貴重なご意見を頂き、誠にありがとうございます。この度は、ご期待に添えない結果となり、申し訳ございません。ご使用状況をお伺いしたところ、今回の加工は、ボール盤を用いて4枚刃の加工条件にて実施された結果と理解いたしました。 4枚刃を用いて4支点で安定させていた加工を、3枚刃にて行ったために4枚刃と比較して振れが生じ、切れ味が低下したのではないかと懸念されます。また、ボール盤加工による工具の保持力においても振れが生じる要因が考えられるため、今後ご使用いただく機会がございましたら、マシニングセンタを用いて推奨の切削条件にてお試しいただけますと幸いです。（推奨条件表URL：https://jp.c.misumi-ec.com/book/MSM1_T04/digitalcatalog.html?page_num=535&_ga=2.132204494.1567455315.1632272257-322981583.1628822758）引き続きお引き立てを賜りますよう、何卒よろしくお願い申し上げます。

2人が参考にしています。

六角ボルトの座繰り

満足度：4.02018/08/24

普段使っていた物が４枚刃で三枚刃に少し不安でしたが全く問題ありませんでした。

1人が参考にしています。

座繰り用

満足度：5.02023/03/08

普通のドリルを研磨して座繰りしていましたがこの工具を買って研磨する時間が無くなりましたまた購入したいと思います

0人が参考にしています。

内製設備の加工

満足度：5.02023/01/24

内製加工機のベース部ザグリ加工用として購入。十分な能力を発揮してくれています。

0人が参考にしています。

空圧配管

満足度：4.02023/01/18

空圧ｼﾘﾝﾀﾞｰの配管やｸﾞﾘｽ配管などに使用しています。他メーカーより安くて、納期も早いので助かります。

0人が参考にしています。

18件全て見る

よくあるご質問（FAQ）

Q先端ℓ部分はドリル状になっているのか、あるいはツルっとした状態の案内なのか知りたい。又、下穴はどうしたら良いか？

先端部は案内で、穴加工は出来ません。予めボルトネジ部分の通り穴径をドリル等で開けておき、本品でねじ頭部分のザグリを加工します。
