超硬ランナー溝用エンドミル台形ランナー溝用/刃径フリー指定タイプ/刃径固定タイプ/2枚刃

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・プラ型ランナー溝加工の必須アイテム刃径フリー指定タイプと刃径固定タイ...

詳細情報を確認する

材質
超硬
ネジレ角
標準ネジレ30°

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

超硬ランナー溝用エンドミル　台形ランナー溝用・刃径フリー指定タイプ・刃径固定タイプ／２枚刃:関連画像

型番
F−RTREM

No.	刃径Ｄ 0.1mm単位指定	片角 θ (選択)	コーナーＲ (選択)				刃長 ℓ					全長 L	シャンク径 d
No.	刃径Ｄ 0.1mm単位指定	片角 θ (選択)	コーナーＲ (選択)				θ5°	θ7°	θ10°	θ12°	θ15°	全長 L	θ5°	θ7°	θ10°	θ12°	θ15°
1.5	1.6〜1.9		0	0.3			0.7〜2.4	1.4〜2.6	1.9〜2.7	2.1〜2.8	2.3〜2.8	37〜40	4	4	4	4	4
2	2.1〜2.4		0	0.3	0.5		1.2〜2.9	1.9〜3.1	2.4〜3.2	2.6〜3.3	2.8〜3.3	37〜40	4	4	4	4	4
2.5	2.6〜2.9	5°	0		0.5		2.2〜3.9	2.9〜4.1	3.4〜4.2	3.6〜4.3	3.8〜4.3	42〜45	6	6	6	6	6
3	3.1〜3.4	7°	0		0.5		2.7〜4.4	3.4〜4.6	3.9〜4.7	4.1〜4.8	4.3〜4.8	42〜45	6	6	6	6	6
3.5	3.6〜3.9	10°	0		0.5		3.7〜5.4	4.4〜5.6	4.9〜5.7	5.1〜5.8	5.3〜5.8	47〜50	6	6	6	8	8
4	4.1〜4.4	12°	0		0.5	1	4.2〜5.9	4.9〜6.1	5.4〜6.2	5.6〜6.3	5.8〜6.3	47〜50	6	6	8	8	8
4.5	4.6〜4.9	15°	0		0.5	1	5.2〜6.9	5.9〜7.1	6.4〜7.2	6.6〜7.3	6.8〜7.3	52〜55	6	8	8	8	10
5	5.1〜5.4		0		0.5	1	5.7〜7.4	6.4〜7.6	6.9〜7.7	7.1〜7.8	7.3〜7.8	57〜60	8	8	8	10	10
6	6.1〜6.4		0		0.5	1	6.7〜8.4	7.4〜8.6	7.9〜8.7	8.1〜8.8	8.3〜8.8	57〜60	8	10	10	10	12

[ ! ]RTREM（刃径固定タイプ）から刃径を指定するため、刃長・全長は刃径指定分短くなります。

型番
RTREM

刃径 D	片角 θ (選択)	コーナーＲ (選択)				刃長 ℓ	全長 L	シャンク径 d
刃径 D	片角 θ (選択)	コーナーＲ (選択)				刃長 ℓ	全長 L	θ5°	θ7°	θ10°	θ12°	θ15°
1.5		0	0.3			3	40	4	4	4	4	4
2		0	0.3	0.5		3.5	40	4	4	4	4	4
2.5	5°	0		0.5		4.5	45	6	6	6	6	6
3	7°	0		0.5		5	45	6	6	6	6	6
3.5	10°	0		0.5		6	50	6	6	6	8	8
4	12°	0		0.5	1	6.5	50	6	6	8	8	8
4.5	15°	0		0.5	1	7.5	55	6	8	8	8	10
5		0		0.5	1	8	60	8	8	8	10	10
6		0		0.5	1	9	60	8	10	10	10	12

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜10	11〜15	16〜
値引率	価格表	7％	16％	20％	[お見積り]

[ ! ]11本以上の購入の際はAストーク未対応となります。

納期

仕様・概要

面精度を向上させたい場合、戻り加工を切り込み深さ0.01mm程度で行ってください。仕上げ加工が軽減できます。

■台形ランナー溝の内接円表

刃径 D	内接円の直径
刃径 D	θ5°	θ7°	θ10°	θ12°	θ15°
1.5	1.64	1.70	1.79	1.85	1.96
2	2.18	2.26	2.38	2.47	2.61
2.5	2.73	2.83	2.98	3.09	3.26
3	3.27	3.39	3.58	3.71	3.91
3.5	3.82	3.96	4.17	4.32	4.56
4	4.37	4.52	4.77	4.94	5.21
4.5	4.91	5.09	5.36	5.56	5.89
5	5.46	5.56	5.96	6.17	6.52
6	6.55	6.78	7.15	7.41	7.82

推奨切削条件

台形ランナー溝用エンドミルによる切削

この表は右図の加工条件を基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合はテーブル送りと回転速度を同じ比率で下げてご使用ください。
TS、XALコート付は、送り速度・回転速度ともに下記条件の×150%まで上げることが可能です。

超硬ランナー溝用エンドミル台形ランナー溝用/刃径フリー指定タイプ/刃径固定タイプ/2枚刃推奨切削条件

型番 F-RTREM / RTREM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1.5	60	6,800	30	4,300	45	5,100
2	60	5,100	30	3,200	45	3,800
2.5	60	4,100	30	2,500	45	3,100
3	60	3,400	30	2,100	45	2,500
4	60	2,500	30	1,600	45	1,900
5	60	2,000	30	1,300	45	1,500
6	60	1,700	30	1,100	45	1,300

超硬ランナー溝用エンドミル　台形ランナー溝用・刃径フリー指定タイプ・刃径固定タイプ／２枚刃:関連画像

型番リスト

表示件数

型番

F-RTREM1.5-[1.6-1.9/0.1]-[5,7,10,12,15]-[0,0.3]

F-RTREM2-[2.1-2.4/0.1]-[5,7,10,12,15]-[0,0.3,0.5]

F-RTREM2.5-[2.6-2.9/0.1]-[5,7,10,12,15]-[0,0.5]

F-RTREM3-[3.1-3.4/0.1]-[5,7,10,12,15]-[0,0.5]

F-RTREM3.5-[3.6-3.9/0.1]-[5,7,10,12,15]-[0,0.5]

F-RTREM4-[4.1-4.4/0.1]-[5,7,10,12,15]-[0,0.5,1]

F-RTREM4.5-[4.6-4.9/0.1]-[5,7,10,12,15]-[0,0.5,1]

F-RTREM5-[5.1-5.4/0.1]-[5,7,10,12,15]-[0,0.5,1]

F-RTREM6-[6.1-6.4/0.1]-[5,7,10,12,15]-[0,0.5,1]

RTREM1.5-[5,7,10,12,15]-[0,0.3]

RTREM2-[5,7,10,12,15]-[0,0.3,0.5]

RTREM2.5-[5,7,10,12,15]-[0,0.5]

RTREM3-[5,7,10,12,15]-[0,0.5]

RTREM3.5-[5,7,10,12,15]-[0,0.5]

RTREM4-[5,7,10,12,15]-[0,0.5,1]

RTREM4.5-[5,7,10,12,15]-[0,0.5,1]

RTREM5-[5,7,10,12,15]-[0,0.5,1]

RTREM6-[5,7,10,12,15]-[0,0.5,1]

No.

刃径

(mm)

コーナー(R)

(mm)

刃径(D)

(mm)

片角(θ)

(°)

全長L

(mm)

刃長 ℓ

(mm)

シャンク径d θ5°

(mm)

シャンク径d θ7°

(mm)

シャンク径d θ10°

(mm)

シャンク径d θ12°

(mm)

シャンク径d θ15°

(mm)

刃長ℓ θ5°

(mm)

刃長ℓ θ7°

(mm)

刃長ℓ θ10°

(mm)

刃長ℓ θ12°

(mm)

刃長ℓ θ15°

(mm)

最小発注数量

1.5	-	0 ～ 0.3	1.6 ～ 1.9	5 ～ 15	37～40	-	4	4	4	4	4	0.7～2.4	1.4～2.6	1.9～2.7	2.1～2.8	2.3～2.8	1個
2	-	0 ～ 0.5	2.1 ～ 2.4	5 ～ 15	37～40	-	4	4	4	4	4	1.2～2.9	1.9～3.1	2.4～3.2	2.6～3.3	2.8～3.3	1個
2.5	-	0 ～ 0.5	2.6 ～ 2.9	5 ～ 15	42～45	-	6	6	6	6	6	2.2～3.9	2.9～4.1	3.4～4.2	3.6～4.3	3.8～4.3	1個
3	-	0 ～ 0.5	3.1 ～ 3.4	5 ～ 15	42～45	-	6	6	6	6	6	2.7～4.4	3.4～4.6	3.9～4.7	4.1～4.8	4.3～4.8	1個
3.5	-	0 ～ 0.5	3.6 ～ 3.9	5 ～ 15	47～50	-	6	6	6	8	8	3.7～5.4	4.4～5.6	4.9～5.7	5.1～5.8	5.3～5.8	1個
4	-	0 ～ 1	4.1 ～ 4.4	5 ～ 15	47～50	-	6	6	8	8	8	4.2～5.9	4.9～6.1	5.4～6.2	5.6～6.3	5.8～6.3	1個
4.5	-	0 ～ 1	4.6 ～ 4.9	5 ～ 15	52～55	-	6	8	8	8	10	5.2～6.9	5.9～7.1	6.4～7.2	6.6～7.3	6.8～7.3	1個
5	-	0 ～ 1	5.1 ～ 5.4	5 ～ 15	57～60	-	8	8	8	10	10	5.7～7.4	6.4～7.6	6.9～7.7	7.1～7.8	7.3～7.8	1個
6	-	0 ～ 1	6.1 ～ 6.4	5 ～ 15	57～60	-	8	10	10	10	12	6.7～8.4	7.4～8.6	7.9～8.7	8.1～8.8	8.3～8.8	1個
-	1.5	0 ～ 0.3	-	5 ～ 15	40	3	4	4	4	4	4	-	-	-	-	-	1個
-	2	0 ～ 0.5	-	5 ～ 15	40	3.5	4	4	4	4	4	-	-	-	-	-	1個
-	2.5	0 ～ 0.5	-	5 ～ 15	45	4.5	6	6	6	6	6	-	-	-	-	-	1個
-	3	0 ～ 0.5	-	5 ～ 15	45	5	6	6	6	6	6	-	-	-	-	-	1個
-	3.5	0 ～ 0.5	-	5 ～ 15	50	6	6	6	6	8	8	-	-	-	-	-	1個
-	4	0 ～ 1	-	5 ～ 15	50	6.5	6	6	8	8	8	-	-	-	-	-	1個
-	4.5	0 ～ 1	-	5 ～ 15	55	7.5	6	8	8	8	10	-	-	-	-	-	1個
-	5	0 ～ 1	-	5 ～ 15	60	8	8	8	8	10	10	-	-	-	-	-	1個
-	6	0 ～ 1	-	5 ～ 15	60	9	8	10	10	10	12	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・プラ型ランナー溝加工の必須アイテム
刃径フリー指定タイプと刃径固定タイプから選択可能
・片角θ 5°・7°・10°・12°・15°から選択可能

外形図

追加工

カタログ

商品TOP

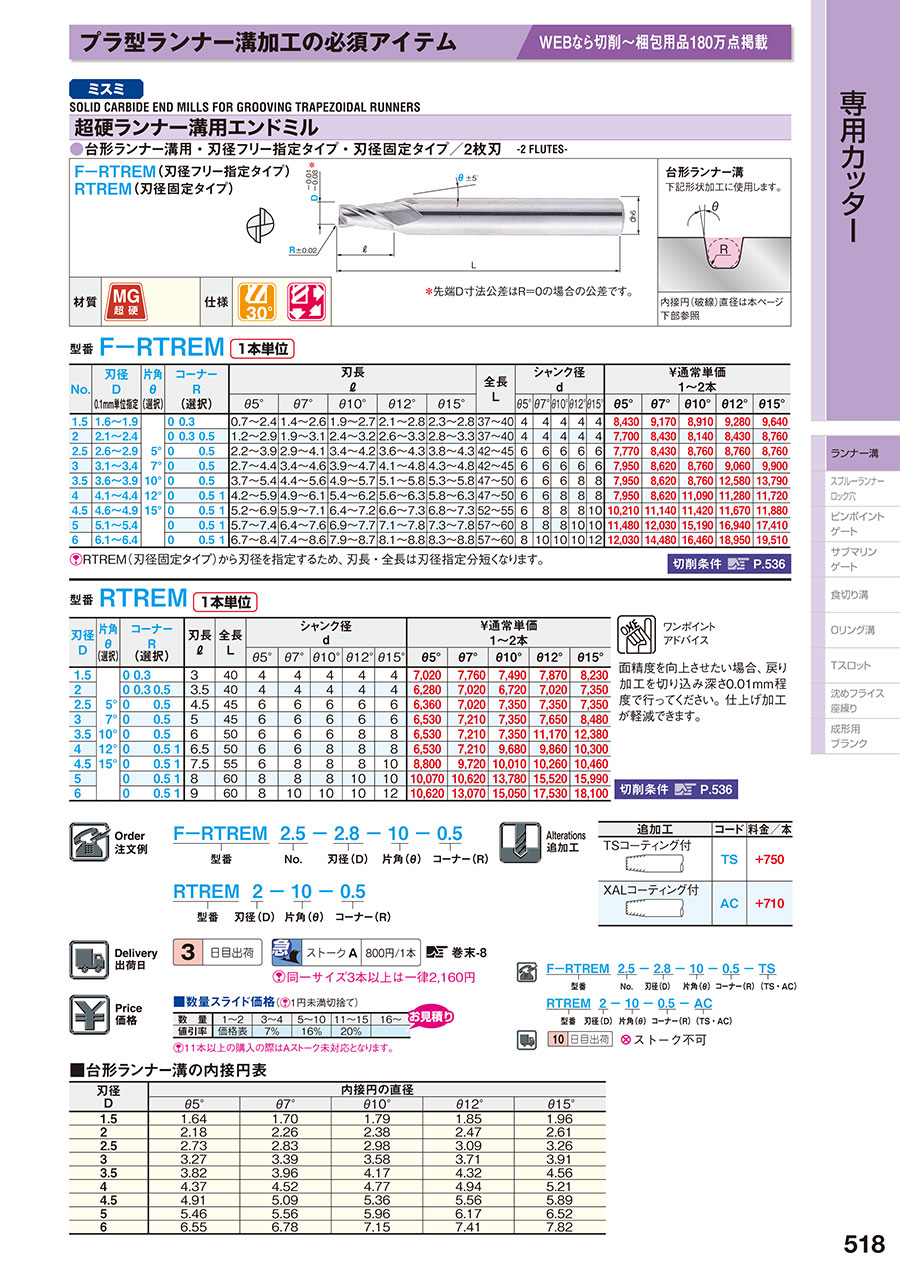

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
