ミスミ

ハイス鋼刃部逃がしエンドミル 4枚刃/レギュラータイプ

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・気になる工具干渉を回避するために寸法指定が可能なハイス鋼4枚刃の刃部...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
R（レギュラー）

加工用途（加工形状）
平面 / 側面 / 溝
工具材質
コバルトハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
刃径公差
0～+0.03

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 TSEM4R/V-TSEM4R

Ad=0.25Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
2	70	2,930	30	1,660	20	1,270	140	4,200
3	70	1,950	30	1,100	20	850	140	2,800
4	70	1,460	30	820	20	640	140	2,100
5	70	1,170	30	660	20	510	140	1,680
6	70	980	30	550	20	420	140	1,400
8	70	740	30	420	20	320	140	1,050
10	70	580	30	330	20	260	140	840
12	70	490	30	270	20	220	140	700
14	70	420	30	240	20	180	140	600
16	70	370	30	210	20	160	140	530
18	70	330	30	180	20	140	130	460
20	70	300	30	170	20	130	130	420
22	60	260	20	150	20	110	120	380
25	60	230	20	140	20	100	100	340
28	50	210	20	120	20	90	100	300
30	50	190	20	110	20	90	90	280
35	40	170	20	100	10	70	70	240
40	30	140	20	80	10	60	60	210

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	220	2,630	90	1,490	30	980	390	3,390
4	220	1,980	80	1,110	30	740	390	2,540
5	220	1,580	80	890	30	580	390	2,040
6	220	1,310	90	740	30	490	390	1,700
8	220	980	90	560	30	370	390	1,270
10	220	790	90	450	30	300	390	1,020
12	220	660	80	370	30	250	390	850
14	220	560	90	320	30	210	390	730
16	220	500	90	280	30	180	300	640
18	220	440	90	250	30	160	260	570
20	220	390	90	220	30	140	370	510
22	210	360	70	200	30	140	340	460
25	190	310	70	180	20	120	290	410

ハイス鋼刃部逃がしエンドミル　４枚刃／レギュラータイプ:関連画像

型番リスト

表示件数

型番

TSEM4R8-[3-8/0.1]-[5-30/0.1]-[4-7/0.1]

TSEM4R10-[3-8/0.1]-[5-36/0.1]-[5-9/0.1]

TSEM4R12-[3-10/0.1]-[5-42/0.1]-[6-11/0.1]

TSEM4R14-[3-10/0.1]-[5-42/0.1]-[7-13/0.1]

TSEM4R16-[3-12/0.1]-[5-50/0.1]-[8-15/0.1]

TSEM4R18-[3-12/0.1]-[5-50/0.1]-[9-17/0.1]

TSEM4R20-[3-12/0.1]-[5-58/0.1]-[10-19/0.1]

TSEM4R22-[3-12/0.1]-[5-58/0.1]-[11-21/0.1]

TSEM4R25-[3-15/0.1]-[5-70/0.1]-[12-24/0.1]

V-TSEM4R8-[3-8/0.1]-[5-30/0.1]-[4-7/0.1]

V-TSEM4R10-[3-8/0.1]-[5-36/0.1]-[5-9/0.1]

V-TSEM4R12-[3-10/0.1]-[5-42/0.1]-[6-11/0.1]

V-TSEM4R14-[3-10/0.1]-[5-42/0.1]-[7-13/0.1]

V-TSEM4R16-[3-12/0.1]-[5-50/0.1]-[8-15/0.1]

V-TSEM4R18-[3-12/0.1]-[5-50/0.1]-[9-17/0.1]

V-TSEM4R20-[3-12/0.1]-[5-58/0.1]-[10-19/0.1]

V-TSEM4R22-[3-12/0.1]-[5-58/0.1]-[11-21/0.1]

V-TSEM4R25-[3-15/0.1]-[5-70/0.1]-[12-24/0.1]

コーティング

刃径

(mm)

シャンク径

(mm)

全長

(mm)

刃幅ℓ1

(ｍｍ)

首径d1

(ｍｍ)

首長ℓ2

(ｍｍ)

最小発注数量

ノンコート	8	10	78	3 ～ 8	4 ～ 7	5 ～ 30	1個
ノンコート	10	10	84	3 ～ 8	5 ～ 9	5 ～ 36	1個
ノンコート	12	12	97	3 ～ 10	6 ～ 11	5 ～ 42	1個
ノンコート	14	12	97	3 ～ 10	7 ～ 13	5 ～ 42	1個
ノンコート	16	16	108	3 ～ 12	8 ～ 15	5 ～ 50	1個
ノンコート	18	16	108	3 ～ 12	9 ～ 17	5 ～ 50	1個
ノンコート	20	20	122	3 ～ 12	10 ～ 19	5 ～ 58	1個
ノンコート	22	20	122	3 ～ 12	11 ～ 21	5 ～ 58	1個
ノンコート	25	25	144	3 ～ 15	12 ～ 24	5 ～ 70	1個
鋼用	8	10	78	3 ～ 8	4 ～ 7	5 ～ 30	1個
鋼用	10	10	84	3 ～ 8	5 ～ 9	5 ～ 36	1個
鋼用	12	12	97	3 ～ 10	6 ～ 11	5 ～ 42	1個
鋼用	14	12	97	3 ～ 10	7 ～ 13	5 ～ 42	1個
鋼用	16	16	108	3 ～ 12	8 ～ 15	5 ～ 50	1個
鋼用	18	16	108	3 ～ 12	9 ～ 17	5 ～ 50	1個
鋼用	20	20	122	3 ～ 12	10 ～ 19	5 ～ 58	1個
鋼用	22	20	122	3 ～ 12	11 ～ 21	5 ～ 58	1個
鋼用	25	25	144	3 ～ 15	12 ～ 24	5 ～ 70	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

【特長】
・気になる工具干渉を回避するために寸法指定が可能なハイス鋼4枚刃の刃部逃がし形状エンドミル

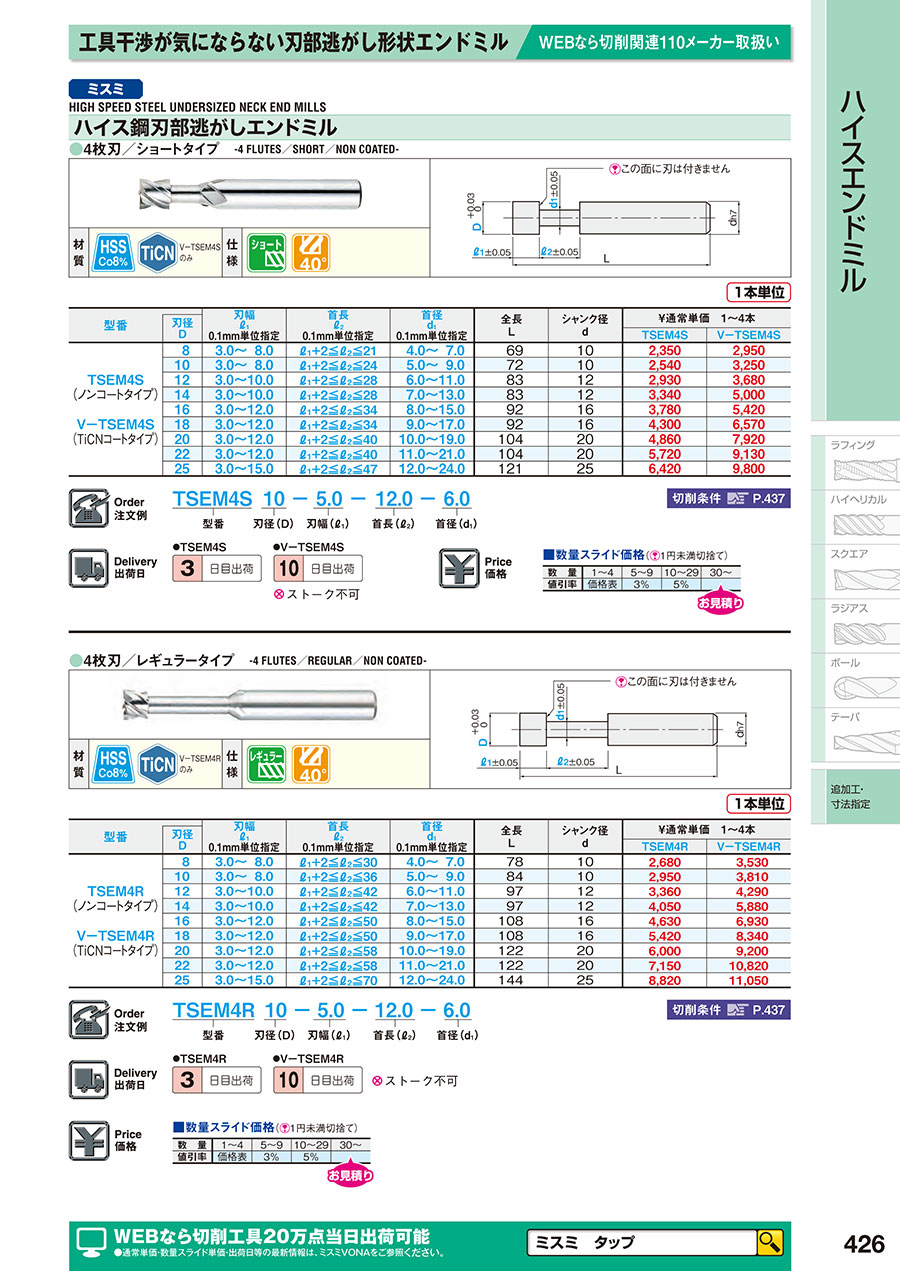

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイス鋼刃部逃がしエンドミル 4枚刃/レギュラータイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

有り溝の加工に使用しました

満足度：5.02018/03/20

スライドの蟻溝加工で使用しました　ハイスですのではもちが心配されましたが　かなりの個数を加工しても寸法精度が変わらずに加...もっと読む
