ミスミ

ハイス鋼刃部逃がしエンドミル 2枚刃/ショートタイプ

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・気になる工具干渉を回避するために寸法指定が可能なハイス鋼2枚刃の刃部...

詳細情報を確認する

規格・仕様：

ノンコート
2枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝
工具材質
コバルトハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
ピンカド
刃径公差
0～-0.03

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 TSEM2S/V-TSEM2S

Ad=0.5Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
2	90	3,660	40	2,070	30	1,590	170	5,250
3	90	2,440	40	1,380	30	1,060	170	3,500
4	90	1,830	40	1,030	30	800	170	2,630
5	90	1,460	40	830	30	640	170	2,100
6	90	1,220	40	690	30	530	170	1,750
8	90	920	40	520	30	400	170	1,310
10	90	730	40	410	30	320	170	1,050
12	90	610	40	340	30	270	170	880
14	90	520	40	300	30	230	170	750
16	90	460	40	260	30	200	170	660
18	90	410	40	230	20	180	160	580
20	90	370	40	210	20	160	160	530
22	80	330	30	190	20	140	150	480
25	70	290	30	170	20	130	130	420
28	60	260	30	150	20	110	120	380
30	60	240	20	140	20	110	110	350
35	50	210	20	120	10	90	90	300
40	40	180	20	100	10	80	80	260

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	140	3,290	60	1,860	20	1,220	250	4,240
4	140	2,470	50	1,390	20	920	250	3,180
5	140	1,970	50	1,110	20	730	250	2,550
6	140	1,640	60	930	20	610	250	2,120
8	140	1,230	60	700	20	460	250	1,590
10	140	990	60	560	20	370	250	1,270
12	140	820	50	460	20	310	250	1,060
14	140	700	60	400	20	260	250	910
16	140	620	60	350	20	230	190	800
18	140	550	60	310	20	200	170	710
20	140	490	60	280	20	180	230	640
22	130	450	50	250	20	170	210	580
25	120	390	50	220	20	150	180	510

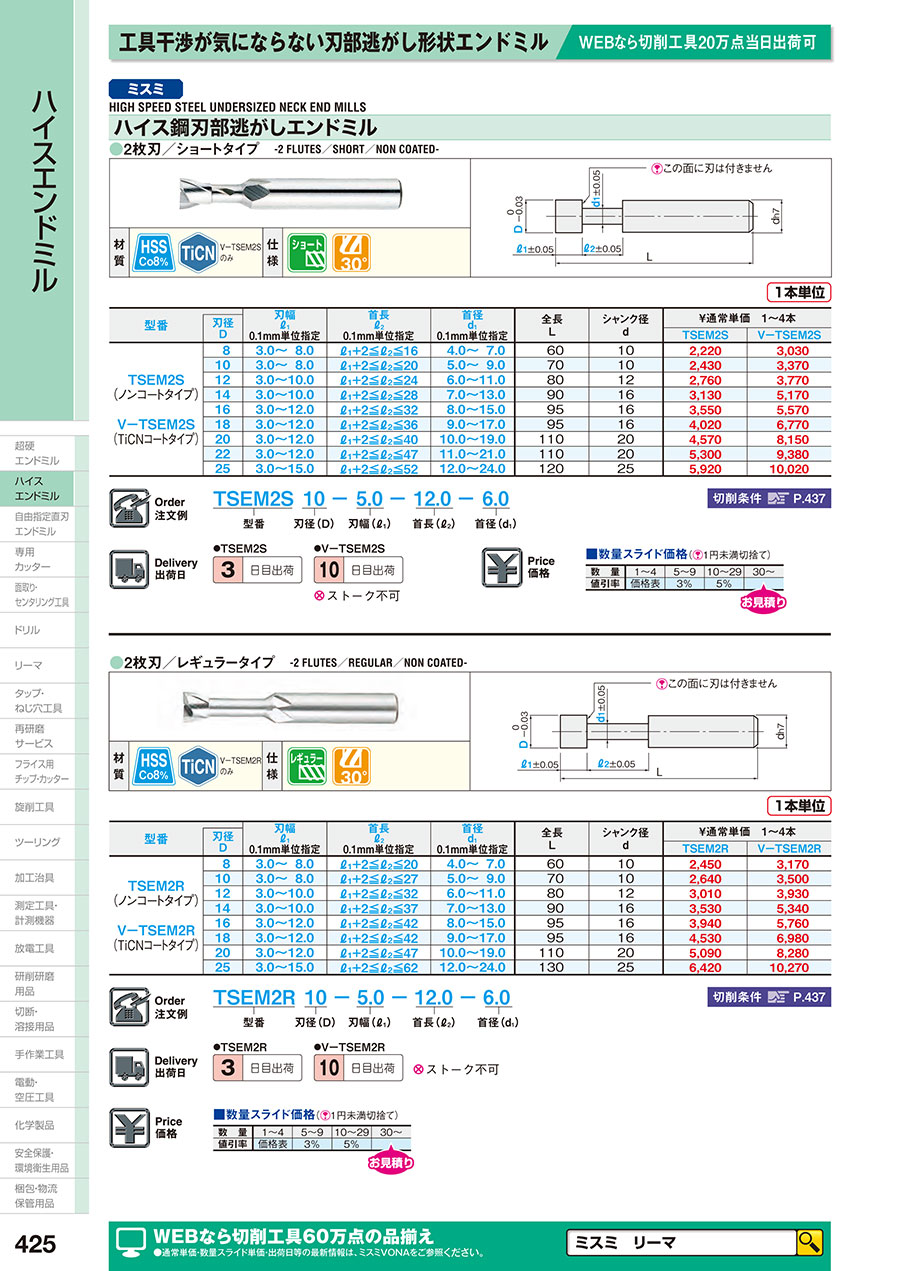

ハイス鋼刃部逃がしエンドミル　２枚刃／ショートタイプ:関連画像

型番リスト

表示件数

型番

TSEM2S8-[3-8/0.1]-[5-16/0.1]-[4-7/0.1]

TSEM2S10-[3-8/0.1]-[5-20/0.1]-[5-9/0.1]

TSEM2S12-[3-10/0.1]-[5-24/0.1]-[6-11/0.1]

TSEM2S14-[3-10/0.1]-[5-28/0.1]-[7-13/0.1]

TSEM2S16-[3-12/0.1]-[5-32/0.1]-[8-15/0.1]

TSEM2S18-[3-12/0.1]-[5-36/0.1]-[9-17/0.1]

TSEM2S20-[3-12/0.1]-[5-40/0.1]-[10-19/0.1]

TSEM2S22-[3-12/0.1]-[5-47/0.1]-[11-21/0.1]

TSEM2S25-[3-15/0.1]-[5-52/0.1]-[12-24/0.1]

V-TSEM2S8-[3-8/0.1]-[5-16/0.1]-[4-7/0.1]

V-TSEM2S10-[3-8/0.1]-[5-20/0.1]-[5-9/0.1]

V-TSEM2S12-[3-8/0.1]-[5-24/0.1]-[5-9/0.1]

V-TSEM2S14-[3-10/0.1]-[5-24/0.1]-[6-11/0.1]

V-TSEM2S16-[3-12/0.1]-[5-32/0.1]-[8-15/0.1]

V-TSEM2S18-[3-12/0.1]-[5-36/0.1]-[9-17/0.1]

V-TSEM2S20-[3-12/0.1]-[5-40/0.1]-[10-19/0.1]

V-TSEM2S22-[3-12/0.1]-[5-47/0.1]-[11-21/0.1]

V-TSEM2S25-[3-15/0.1]-[5-52/0.1]-[12-24/0.1]

コーティング

刃径

(mm)

シャンク径

(mm)

全長

(mm)

刃幅ℓ1

(ｍｍ)

首径d1

(ｍｍ)

首長ℓ2

(ｍｍ)

最小発注数量

ノンコート	8	10	60	3 ～ 8	4 ～ 7	5 ～ 16	1個
ノンコート	10	10	70	3 ～ 8	5 ～ 9	5 ～ 20	1個
ノンコート	12	12	80	3 ～ 10	6 ～ 11	5 ～ 24	1個
ノンコート	14	16	90	3 ～ 10	7 ～ 13	5 ～ 28	1個
ノンコート	16	16	95	3 ～ 12	8 ～ 15	5 ～ 32	1個
ノンコート	18	16	95	3 ～ 12	9 ～ 17	5 ～ 36	1個
ノンコート	20	20	110	3 ～ 12	10 ～ 19	5 ～ 40	1個
ノンコート	22	20	110	3 ～ 12	11 ～ 21	5 ～ 47	1個
ノンコート	25	25	120	3 ～ 15	12 ～ 24	5 ～ 52	1個
鋼用	8	10	60	3 ～ 8	4 ～ 7	5 ～ 16	1個
鋼用	10	10	70	3 ～ 8	5 ～ 9	5 ～ 20	1個
鋼用	12	12	80	3 ～ 8	5 ～ 9	5 ～ 24	1個
鋼用	14	16	90	3 ～ 10	6 ～ 11	5 ～ 24	1個
鋼用	16	16	95	3 ～ 12	8 ～ 15	5 ～ 32	1個
鋼用	18	16	95	3 ～ 12	9 ～ 17	5 ～ 36	1個
鋼用	20	20	110	3 ～ 12	10 ～ 19	5 ～ 40	1個
鋼用	22	20	110	3 ～ 12	11 ～ 21	5 ～ 47	1個
鋼用	25	25	120	3 ～ 15	12 ～ 24	5 ～ 52	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
