ミスミ

ハイス鋼ラジアスエンドミル 4枚刃/ショートタイプ

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】・コーナーＲを0.1mm単位で選べるハイス鋼4枚刃のラジアス指定エンド...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 曲面 / 溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
標準/追加工区分
メーカー標準品
刃数 (枚)
4

未確定：候補が36型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 REM4S / V-REM4S

Ad=0.25Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	90	3,660	40	2,070	30	1,590	170	5,250
3	90	2,440	40	1,380	30	1,060	170	3,500
4	90	1,830	40	1,030	30	800	170	2,630
5	90	1,460	40	830	30	640	170	2,100
6	90	1,220	40	690	30	530	170	1,750
8	90	920	40	520	30	400	170	1,310
10	90	730	40	410	30	320	170	1,050
12	90	610	40	340	30	270	170	880
14	90	520	40	300	30	230	170	750
16	90	460	40	260	30	200	170	660
18	90	410	40	230	20	180	160	580
20	90	370	40	210	20	160	160	530
22	80	330	30	190	20	140	150	480
25	70	290	30	170	20	130	130	420
28	60	260	30	150	20	110	120	380
30	60	240	20	140	20	110	110	350
35	50	210	20	120	10	90	90	300
40	40	180	20	100	10	80	80	260

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	280	3,290	110	1,860	40	1,220	490	4,240
4	280	2,470	100	1,390	40	920	490	3,180
5	280	1,970	100	1,110	40	730	490	2,550
6	280	1,640	110	930	40	610	490	2,120
8	280	1,230	110	700	40	460	490	1,590
10	280	990	110	560	40	370	490	1,270
12	280	820	100	460	40	310	490	1,060
14	280	700	110	400	40	260	490	910
16	280	620	110	350	40	230	370	800
18	280	550	110	310	40	200	330	710
20	280	490	110	280	40	180	460	640
22	260	450	90	250	40	170	420	580
25	240	390	90	220	30	150	360	510

ハイス鋼ラジアスエンドミル　４枚刃／ショートタイプ:関連画像

型番リスト

表示件数

型番

コーティング

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

コーティング詳細

首角

(°)

最小発注数量

ノンコート	3	8	0.1 ～ 0.7	6	52	-	15°	1個
ノンコート	4	11	0.1 ～ 1	6	55	-	15°	1個
ノンコート	5	13	0.1 ～ 1	6	57	-	15°	1個
ノンコート	6	13	0.1 ～ 1.2	6	57	-	-	1個
ノンコート	7	16	0.1 ～ 1.4	10	66	-	15°	1個
ノンコート	8	19	0.1 ～ 1.4	10	69	-	15°	1個
ノンコート	9	19	0.1 ～ 2	10	69	-	15°	1個
ノンコート	10	22	0.1 ～ 3	10	72	-	-	1個
ノンコート	11	22	0.1 ～ 3	12	79	-	15°	1個
ノンコート	12	26	0.1 ～ 3	12	83	-	-	1個
ノンコート	13	26	0.1 ～ 3.5	12	83	-	-	1個
ノンコート	14	26	0.1 ～ 3.5	12	83	-	-	1個
ノンコート	15	26	0.1 ～ 4	12	83	-	-	1個
ノンコート	16	32	0.1 ～ 4	16	92	-	-	1個
ノンコート	18	32	0.1 ～ 4	16	92	-	-	1個
ノンコート	20	38	0.1 ～ 4.5	20	104	-	-	1個
ノンコート	22	38	0.1 ～ 4.5	20	104	-	-	1個
ノンコート	25	45	0.1 ～ 5	25	121	-	-	1個
鋼用	3	8	0.1 ～ 0.7	6	52	TiCN	15°	1個
鋼用	4	11	0.1 ～ 1	6	55	TiCN	15°	1個
鋼用	5	13	0.1 ～ 1	6	57	TiCN	15°	1個
鋼用	6	13	0.1 ～ 1.2	6	57	TiCN	-	1個
鋼用	7	16	0.1 ～ 1.4	10	66	TiCN	15°	1個
鋼用	8	19	0.1 ～ 1.4	10	69	TiCN	15°	1個
鋼用	9	19	0.1 ～ 2	10	69	TiCN	15°	1個
鋼用	10	22	0.1 ～ 3	10	72	TiCN	-	1個
鋼用	11	22	0.1 ～ 3	12	79	TiCN	15°	1個
鋼用	12	26	0.1 ～ 3	12	83	TiCN	-	1個
鋼用	13	26	0.1 ～ 3.5	12	83	TiCN	-	1個
鋼用	14	26	0.1 ～ 3.5	12	83	TiCN	-	1個
鋼用	15	26	0.1 ～ 4	12	83	TiCN	-	1個
鋼用	16	32	0.1 ～ 4	16	92	TiCN	-	1個
鋼用	18	32	0.1 ～ 4	16	92	TiCN	-	1個
鋼用	20	38	0.1 ～ 4.5	20	104	TiCN	-	1個
鋼用	22	38	0.1 ～ 4.5	20	104	TiCN	-	1個
鋼用	25	45	0.1 ～ 5	25	121	TiCN	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

【特長】
・コーナーＲを0.1mm単位で選べるハイス鋼4枚刃のラジアス指定エンドミル
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

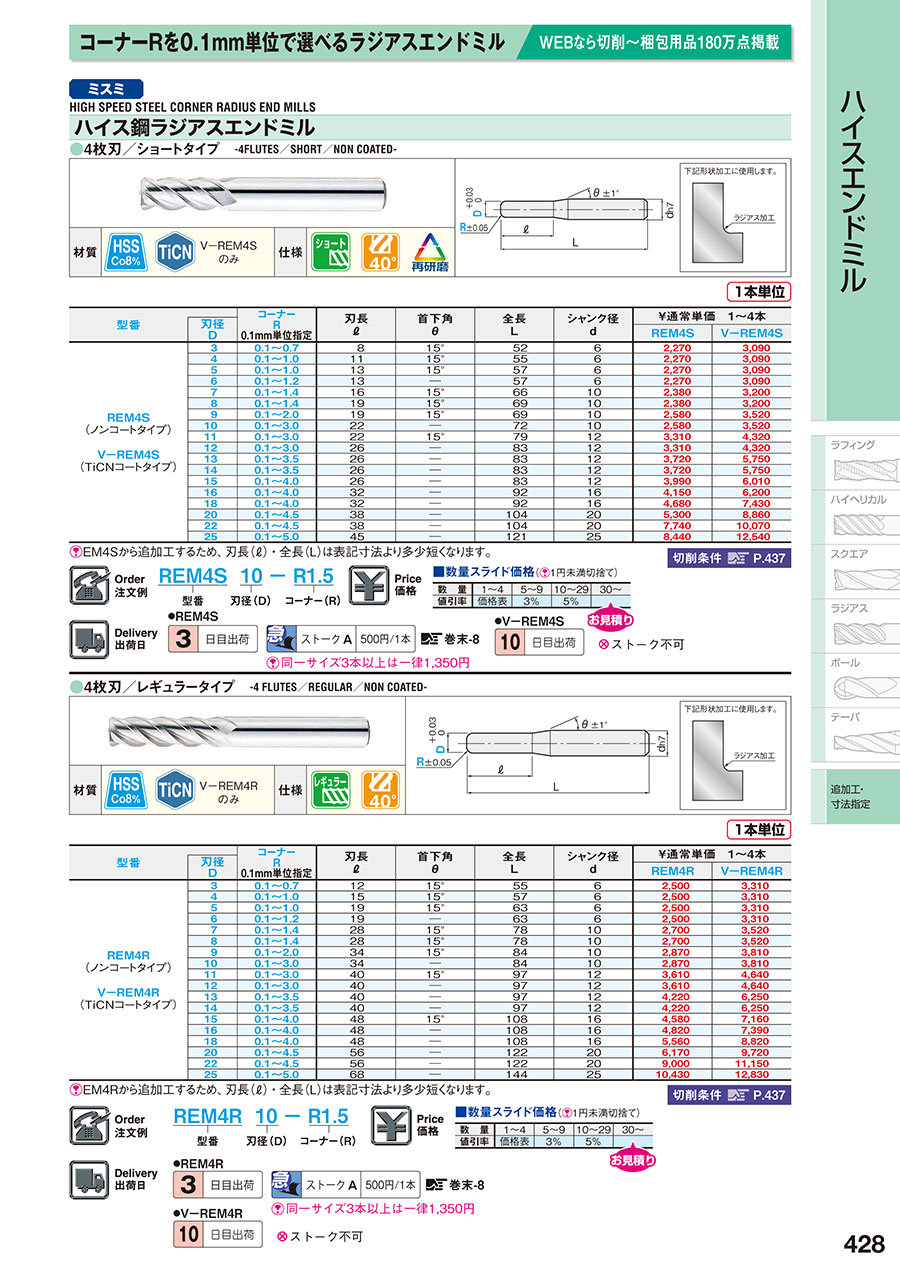

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイス鋼ラジアスエンドミル 4枚刃/ショートタイプのレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

rを付けたい

満足度：4.02018/11/20

月に4、5回使用するのには、この商品で十分です。ただし、時間がある人むけですが、回転送り制限、在庫なし。

1人が参考にしています。

コーナー加工

満足度：4.02021/11/30

R形状が指定できるので重宝しています。価格も手頃で品質も問題なく思います。単発の場合に良く使用します。

0人が参考にしています。

樹脂加工

満足度：4.02020/02/03

Rを0.1刻みで指定できる。 0.5～1刻みはよくあると思います。細かいRで必要な場合普段利用している研磨屋に頼んで一...もっと読む

0人が参考にしています。

SUSの加工に

満足度：5.02018/08/24

SUS304の加工に使用しました。 3日目出荷だったのでストークをかけようかと思いましたが納期に間に合いそうだったのでや...もっと読む

0人が参考にしています。
