ミスミ

ハイス鋼スクエアエンドミル 4枚刃/ショート/ノンコートタイプ

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（36件）

通常単価(税別): 920円～14,530円

税込単価: 1,012円～15,983円

【特長】・ノンコート4枚刃のショート刃長タイプ・標準ネジレ角よりも強めの40°...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～+0.03

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が35型番あります。

外形図
型番リスト
詳細情報

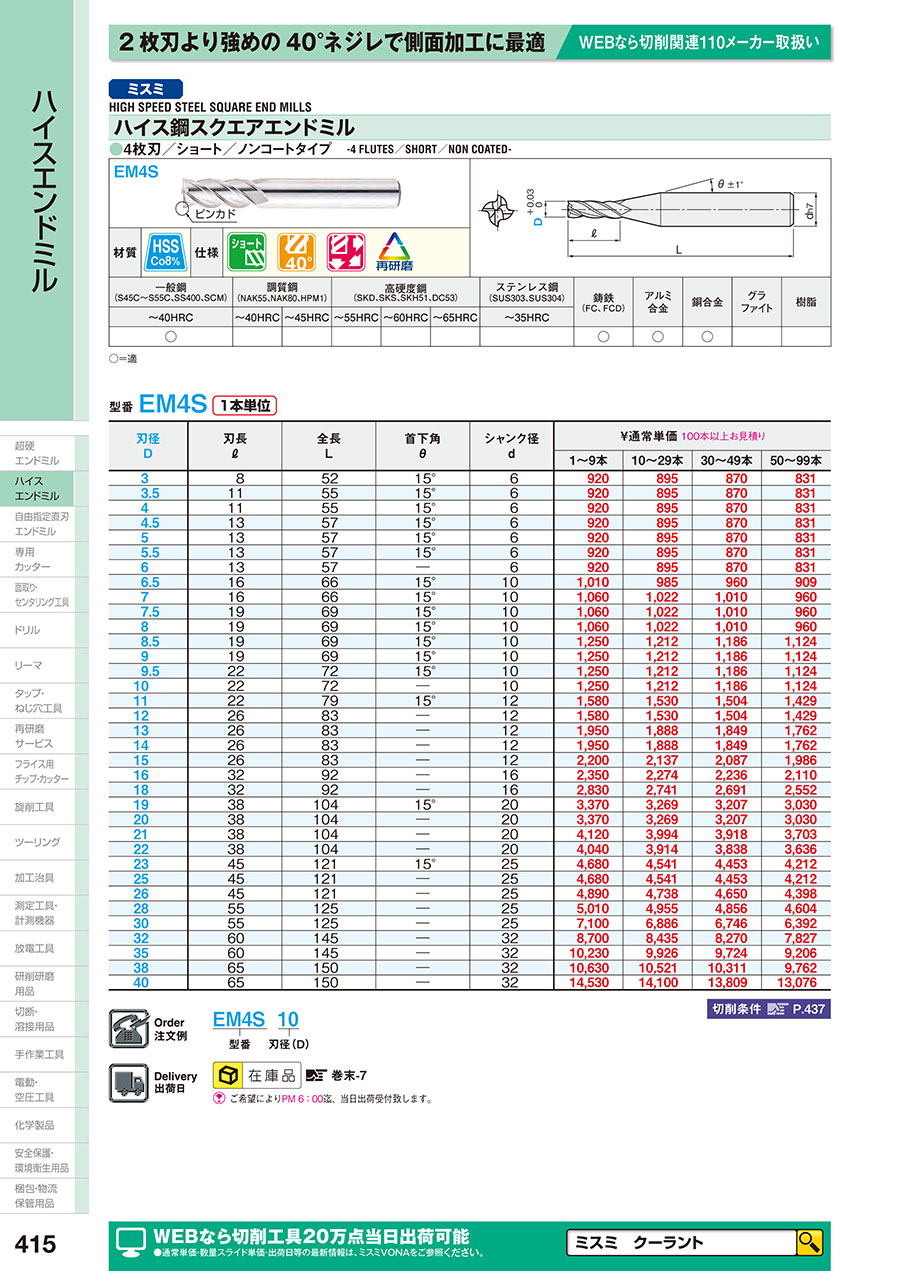

カタログ

外形図

ハイス鋼スクエアエンドミル　４枚刃・ショート／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	8	6	52	15°	1個
3.5	11	6	55	15°	1個
4	11	6	55	15°	1個
4.5	13	6	57	15°	1個
5	13	6	57	15°	1個
5.5	13	6	57	15°	1個
6	13	6	57	-	1個
6.5	16	10	66	15°	1個
7	16	10	66	15°	1個
7.5	19	10	69	15°	1個
8	19	10	69	15°	1個
8.5	19	10	69	15°	1個
9	19	10	69	15°	1個
9.5	22	10	72	15°	1個
10	22	10	72	-	1個
11	22	12	79	15°	1個
12	26	12	83	-	1個
13	26	12	83	-	1個
14	26	12	83	-	1個
15	26	12	83	-	1個
16	32	16	92	-	1個
18	32	16	92	-	1個
19	38	20	104	15°	1個
20	38	20	104	-	1個
21	38	20	104	-	1個
22	38	20	104	-	1個
23	45	25	121	15°	1個
25	45	25	121	-	1個
26	45	25	121	-	1個
28	55	25	125	-	1個
30	55	25	125	-	1個
32	60	32	145	-	1個
35	60	32	145	-	1個
38	65	32	150	-	1個
40	65	32	150	-	1個

通常単価(税別) (税込単価)	通常出荷日

920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
4,680円 ( 5,148円 )	在庫品1日目当日出荷可能
4,680円 ( 5,148円 )	在庫品1日目当日出荷可能
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
5,010円 ( 5,511円 )	在庫品1日目当日出荷可能
7,100円 ( 7,810円 )	在庫品1日目当日出荷可能
8,700円 ( 9,570円 )	在庫品1日目当日出荷可能
10,230円 ( 11,253円 )	在庫品1日目当日出荷可能
10,630円 ( 11,693円 )	在庫品1日目当日出荷可能
14,530円 ( 15,983円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ノンコート4枚刃のショート刃長タイプ
・標準ネジレ角よりも強めの40°ネジレで側面加工に効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

特徴・使用例

推奨切削条件

型番 EM4S

Ad=0.25Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	90	3,660	40	2,070	30	1,590	170	5,250
3	90	2,440	40	1,380	30	1,060	170	3,500
4	90	1,830	40	1,030	30	800	170	2,630
5	90	1,460	40	830	30	640	170	2,100
6	90	1,220	40	690	30	530	170	1,750
8	90	920	40	520	30	400	170	1,310
10	90	730	40	410	30	320	170	1,050
12	90	610	40	340	30	270	170	880
14	90	520	40	300	30	230	170	750
16	90	460	40	260	30	200	170	660
18	90	410	40	230	20	180	160	580
20	90	370	40	210	20	160	160	530
22	80	330	30	190	20	140	150	480
25	70	290	30	170	20	130	130	420
28	60	260	30	150	20	110	120	380
30	60	240	20	140	20	110	110	350
35	50	210	20	120	10	90	90	300
40	40	180	20	100	10	80	80	260

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
修正加工された工具は、切削条件を下げてご使用ください。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	280	3,290	110	1,860	40	1,220	490	4,240
4	280	2,470	100	1,390	40	920	490	3,180
5	280	1,970	100	1,110	40	730	490	2,550
6	280	1,640	110	930	40	610	490	2,120
8	280	1,230	110	700	40	460	490	1,590
10	280	990	110	560	40	370	490	1,270
12	280	820	100	460	40	310	490	1,060
14	280	700	110	400	40	260	490	910
16	280	620	110	350	40	230	370	800
18	280	550	110	310	40	200	330	710
20	280	490	110	280	40	180	460	640
22	260	450	90	250	40	170	420	580
25	240	390	90	220	30	150	360	510
