ミスミ

粉末ハイス鋼スクエアエンドミル 4枚刃/レギュラー/ノンコートタイプ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 1,570円～8,510円

税込単価: 1,727円～9,361円

【特長】・耐久性が期待できる粉末ハイス鋼スクエアのノンコートレギュラー刃長4枚...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
R（レギュラー）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 PM-EM4R

この表は、Ad=0.25Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
2	80	3,310	30	1,910	20	1,400	120	4,980
3	80	2,210	30	1,270	20	940	120	3,320
4	80	1,660	30	950	20	700	120	2,490
5	80	1,330	30	760	20	560	120	1,990
6	90	1,100	30	640	20	460	120	1,660
8	80	820	30	480	20	350	120	1,250
10	80	660	30	380	20	280	120	990
12	80	550	30	320	20	230	120	830
14	80	470	30	270	20	200	120	710
16	80	420	30	240	20	180	120	620
18	80	370	30	220	20	150	120	550
20	80	330	30	190	20	140	120	500
22	80	300	30	180	20	130	120	460
25	60	260	20	150	20	110	90	400
28	60	240	20	140	20	100	90	350
30	60	220	20	130	20	100	90	330
35	50	190	20	110	20	80	70	290
40	40	170	20	100	20	70	60	250

粉末ハイス鋼スクエアエンドミル 4枚刃/レギュラー/ノンコートタイプ推奨切削条件-2

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	250	3,180	80	1,620	60	1,440	360	4,670
4	240	2,380	90	1,210	60	1,080	360	3,500
5	240	1,900	90	970	60	860	360	2,800
6	240	1,580	90	810	60	720	360	2,340
8	240	1,190	90	610	60	540	360	1,750
10	240	950	90	480	60	430	360	1,400
12	240	790	90	400	60	360	360	1,170
14	240	680	90	340	60	310	360	1,000
16	240	590	90	300	60	270	360	870
18	240	530	90	270	60	240	360	780
20	240	480	90	240	60	220	360	700
22	220	430	80	220	60	200	330	640
25	190	380	80	190	50	180	290	560

粉末ハイス鋼スクエアエンドミル　４枚刃／レギュラー／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	12	6	55	15°	1個
4	15	6	57	15°	1個
5	19	6	63	15°	1個
6	19	6	63	-	1個
7	28	10	78	15°	1個
8	28	10	78	15°	1個
9	34	10	84	15°	1個
10	34	10	84	-	1個
11	40	12	97	15°	1個
12	40	12	97	-	1個
13	40	12	97	-	1個
14	40	12	97	-	1個
16	48	16	108	-	1個
18	48	16	108	-	1個
19	56	20	122	15°	1個
20	56	20	122	-	1個
22	56	20	122	-	1個
25	68	25	144	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
6,280円 ( 6,908円 )	在庫品1日目当日出荷可能
8,510円 ( 9,361円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼スクエアのノンコートレギュラー刃長4枚刃タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

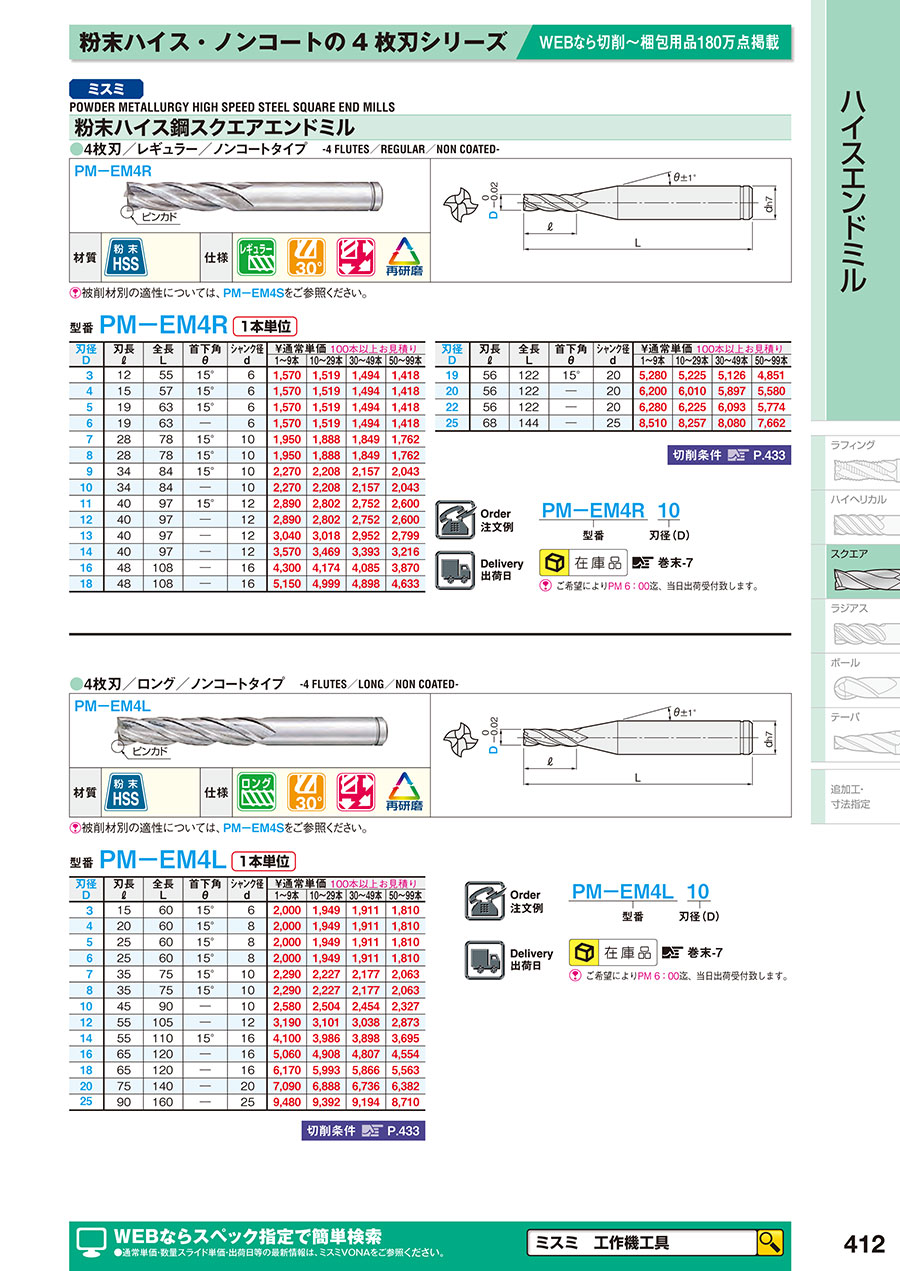

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

粉末ハイス鋼スクエアエンドミル 4枚刃/レギュラー/ノンコートタイプのレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

切削加工

満足度：4.02023/01/27

何も問題なく、切削することができました。短納期でいつも助かっています。

0人が参考にしています。

粉末

満足度：4.02020/08/10

粉末タイプの４枚刃だと少し価格高いですがト−タル的に考えると良いです

0人が参考にしています。

被削材S50CやSC材に対しての切削で使用

満足度：4.02019/05/14

被削材S50CやSC材に対しての切削加工で汎用フライス盤を用いて使用しました。低回転で切削する際、ハイス母材より粉末ハイ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q本エンドミルで、深さ50でコンタリング加工をするときの径方向の切り込み量、回転数、送りを教えてください。材料はSK3の生材です。

コンタリング加工の切削条件ですが、基本は、側面切削の切削条件で構いませんが、送りのみ、以下の計算式の係数をかけて補正して下さい。・係数=(加工径-エンドミル刃径)/加工径。尚、本エンドミルのベースになる側面切削の切削条件は、弊社切削条件表の「合金工具鋼」の切削条件を参考にして下さい。

Q本エンドミルでDC53の生材を切削する時の切削条件を教えて欲しい。

切削条件はAd：37mm以下、Rd：2.5mm以下、回転数：240min-1、送り：100mm/minを推奨致します。
