ミスミ

ASコートハイス鋼スクエアエンドミル 4枚刃/ショート

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 1,770円～17,530円

税込単価: 1,947円～19,283円

【特長】・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被...

詳細情報を確認する

規格・仕様：

AS
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
コバルトハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～+0.03

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が35型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 AS-EM4S

この表は、Ad=0.25Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	180	7,960	80	4,780	70	3,820	300	12,740
3	200	5,310	80	3,180	70	2,550	300	8,490
4	200	3,980	80	2,390	70	1,910	300	6,370
5	200	3,180	80	1,910	70	1,530	300	5,100
6	200	2,650	80	1,590	70	1,270	300	4,250
8	200	1,990	80	1,190	70	960	300	3,180
10	200	1,590	80	960	70	760	300	2,550
12	200	1,330	80	800	70	640	300	2,120
14	200	1,140	80	680	70	550	300	1,820
16	190	1,000	80	600	70	480	290	1,590
18	190	880	80	530	70	420	290	1,420
20	190	800	80	480	70	380	290	1,270
22	170	720	70	430	60	350	260	1,160
30	120	530	50	320	50	250	180	850
40	80	350	40	250	40	200	120	640
50	60	280	30	200	30	150	90	510

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	340	6,790	180	3,610	120	3,080	500	9,980
4	330	5,100	200	2,710	140	2,310	500	7,480
5	330	4,080	200	2,170	140	1,850	500	5,990
6	330	3,400	200	1,800	140	1,540	500	4,990
8	330	2,550	200	1,350	140	1,150	500	3,740
10	330	2,040	200	1,080	140	920	500	2,990
12	330	1,700	200	900	140	770	500	2,490
14	330	1,460	200	770	140	660	500	2,140
16	330	1,270	200	680	140	580	500	1,870
18	330	1,130	200	600	140	510	500	1,660
20	330	1,020	200	540	140	460	500	1,500
25	260	820	180	430	100	370	390	1,200
30	170	680	150	360	80	310	260	1,000
40	140	500	120	280	60	220	210	750
50	110	400	100	220	50	180	170	600

ＡＳコートハイス鋼スクエアエンドミル　４枚刃／ショート:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	8	6	52	15°	1個
3.5	11	6	55	15°	1個
4	11	6	55	15°	1個
4.5	13	6	57	15°	1個
5	13	6	57	15°	1個
5.5	13	6	57	15°	1個
6	13	6	57	-	1個
6.5	16	10	66	15°	1個
7	16	10	66	15°	1個
7.5	19	10	69	15°	1個
8	19	10	69	15°	1個
8.5	19	10	69	15°	1個
9	19	10	69	15°	1個
9.5	22	10	72	15°	1個
10	22	10	72	-	1個
11	22	12	79	15°	1個
12	26	12	83	-	1個
13	26	12	83	-	1個
14	26	12	83	-	1個
15	26	12	83	-	1個
16	32	16	92	-	1個
18	32	16	92	-	1個
19	38	20	104	15°	1個
20	38	20	104	-	1個
21	38	20	104	-	1個
22	38	20	104	-	1個
23	45	25	121	15°	1個
25	45	25	121	-	1個
26	45	25	121	-	1個
28	55	25	125	-	1個
30	55	25	125	-	1個
32	60	32	145	-	1個
35	60	32	145	-	1個
38	65	32	150	-	1個
40	65	32	150	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,800円 ( 1,980円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
3,680円 ( 4,048円 )	在庫品1日目当日出荷可能
4,980円 ( 5,478円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	在庫品1日目当日出荷可能
6,770円 ( 7,447円 )	在庫品1日目当日出荷可能
7,400円 ( 8,140円 )	在庫品1日目当日出荷可能
7,110円 ( 7,821円 )	在庫品1日目当日出荷可能
7,540円 ( 8,294円 )	在庫品1日目当日出荷可能
7,730円 ( 8,503円 )	在庫品1日目当日出荷可能
9,680円 ( 10,648円 )	在庫品1日目当日出荷可能
10,310円 ( 11,341円 )	在庫品1日目当日出荷可能
13,440円 ( 14,784円 )	在庫品1日目当日出荷可能
15,490円 ( 17,039円 )	在庫品1日目当日出荷可能
14,010円 ( 15,411円 )	在庫品1日目当日出荷可能
15,860円 ( 17,446円 )	在庫品1日目当日出荷可能
17,530円 ( 19,283円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

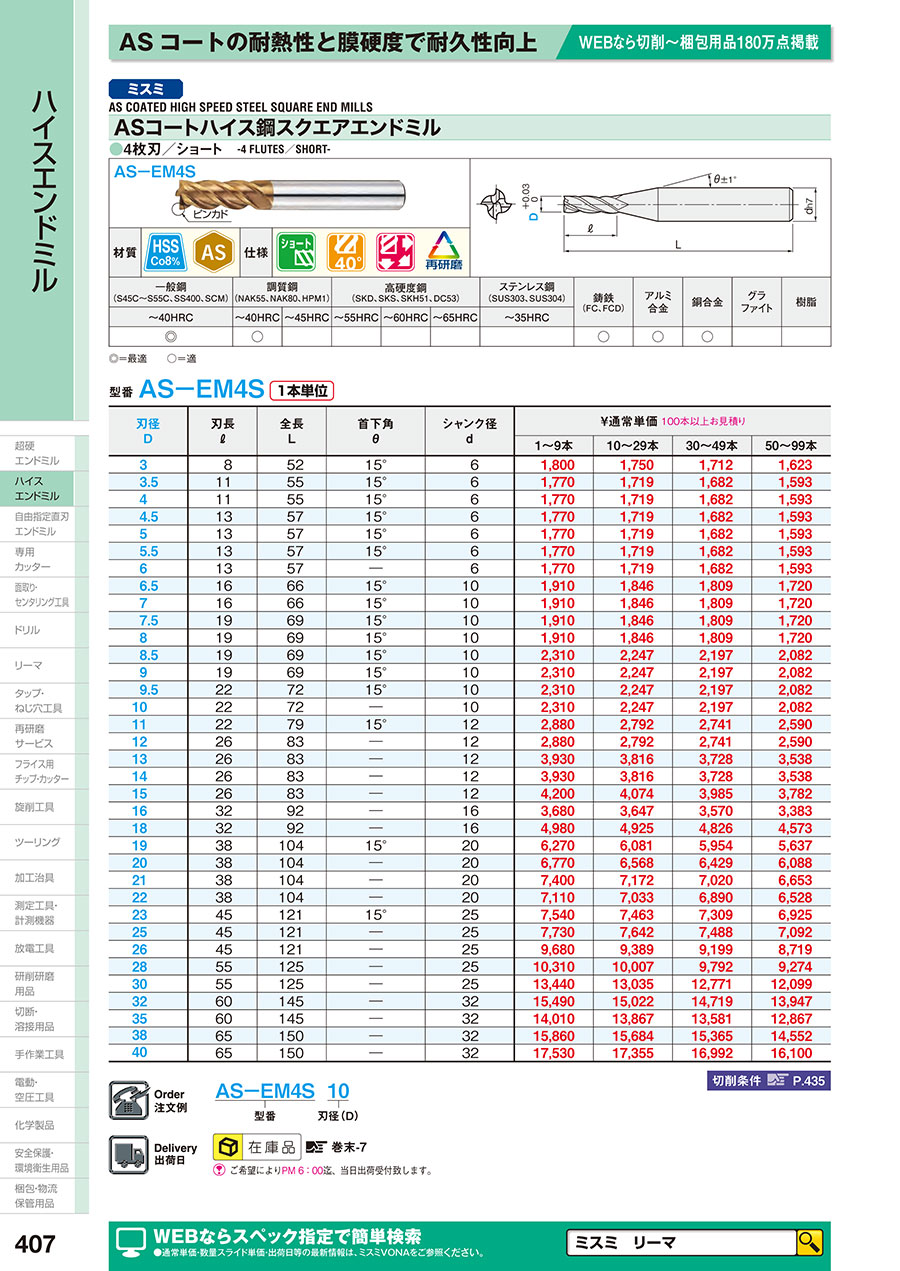

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ASコートハイス鋼スクエアエンドミル 4枚刃/ショートのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

鉄材に対して

満足度：5.02019/05/28

鉄材に対して当てて、量産品や金型に使用しています。以前から利用しており、値段と納期で選定し購入しています。特に気になる点...もっと読む

1人が参考にしています。

ｓｓ400の加工に

満足度：5.02024/03/04

ｓｓ400の段加工に使用しましたが、超硬よりはやはり加工スピードは遅いですが。コスト面を考えると。悪くはない気がしま...もっと読む

0人が参考にしています。

座グリ加工

満足度：4.02020/02/04

コスパがよく、キャップスクリューの座グリ穴の加工をするにはちょうど良い。穴底もきれいに仕上がるため多用している。

0人が参考にしています。

孔加工。座繰り等

満足度：5.02019/06/08

ヘリカル加工が面倒な時に使用しています。品質も良く特に不満な点はありません。価格が安価なので使い易いです。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q鍛鋼品にφ8.5深さ2mmのザグリ加工をしたいがそれに適した4枚刃のハイスのスクエアエンドミルを紹介して欲しい。

ミスミのＡＳコートハイス鋼スクエアエンドミル　４枚刃　型番AS-EM4S8.5をご紹介致します。
