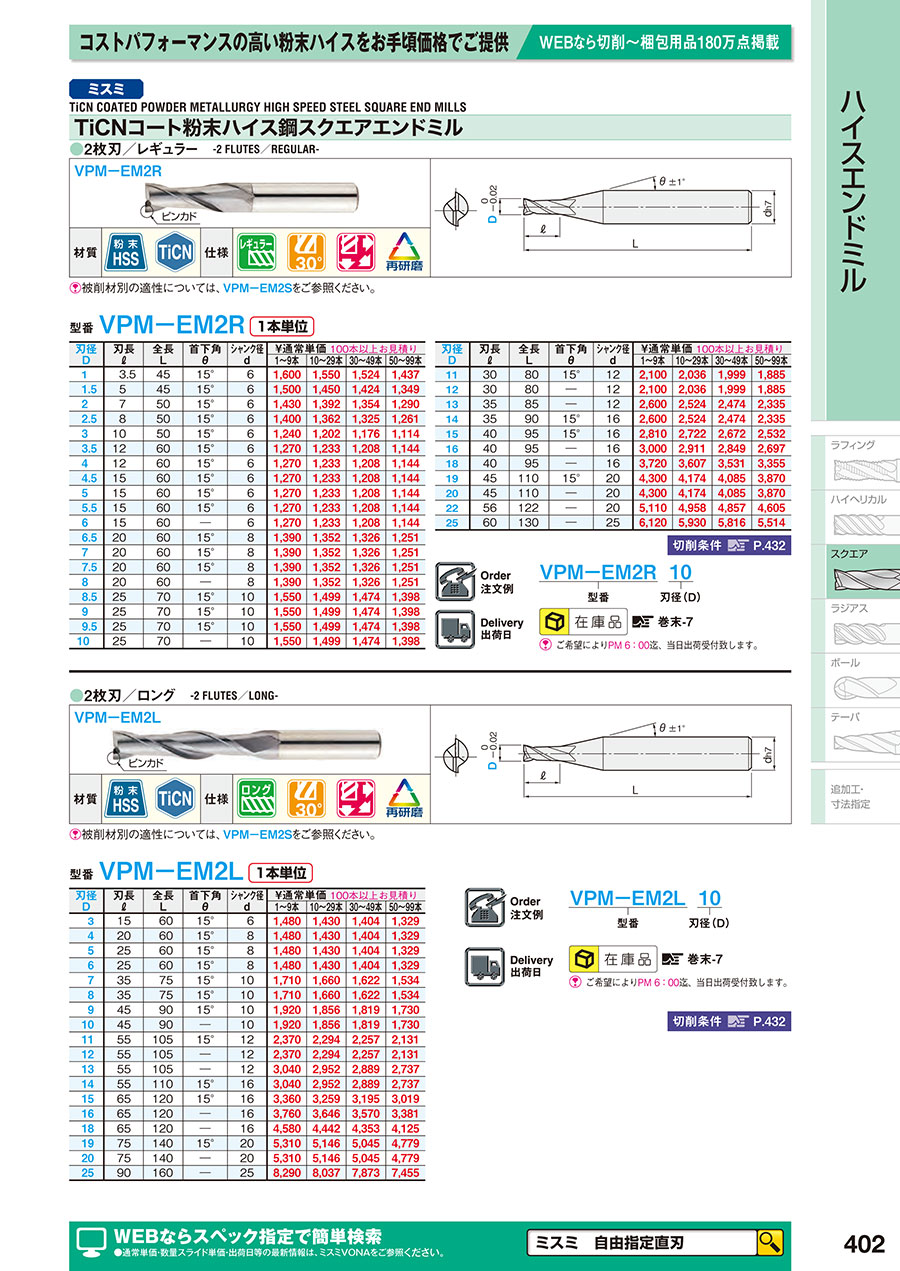

ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 2枚刃/ロング
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,480円～8,290円
- 税込単価
- 1,628円～9,119円
【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ・深彫り加...
詳細情報を確認する規格・仕様：
- TiCN
- 2枚刃
- L（ロング）
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 粉末ハイス
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 2
- コーナー形状
- ピンカド
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- 刃径公差
- 0～-0.02
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が18型番あります。
商品仕様
納期
推奨切削条件
型番 VPM-EM2L
- この表は、Ad=0.5Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 80 | 3,340 | 50 | 2,960 | 40 | 2,000 | 130 | 6,400 |
| 3 | 80 | 2,230 | 50 | 1,970 | 40 | 1,340 | 130 | 4,270 |
| 4 | 80 | 1,670 | 50 | 1,480 | 40 | 1,000 | 130 | 3,200 |
| 5 | 80 | 1,340 | 50 | 1,180 | 40 | 800 | 130 | 2,560 |
| 6 | 80 | 1,120 | 50 | 980 | 40 | 670 | 130 | 2,130 |
| 8 | 80 | 830 | 50 | 740 | 40 | 500 | 130 | 1,600 |
| 10 | 80 | 670 | 50 | 590 | 40 | 400 | 130 | 1,280 |
| 12 | 80 | 560 | 50 | 490 | 40 | 340 | 130 | 1,070 |
| 14 | 80 | 480 | 50 | 420 | 40 | 290 | 130 | 910 |
| 16 | 80 | 420 | 50 | 370 | 40 | 250 | 130 | 800 |
| 18 | 80 | 370 | 50 | 330 | 30 | 220 | 110 | 710 |
| 20 | 80 | 340 | 50 | 290 | 30 | 200 | 110 | 640 |
| 22 | 70 | 310 | 50 | 270 | 30 | 180 | 110 | 580 |
| 25 | 70 | 270 | 40 | 230 | 20 | 160 | 100 | 510 |
| 28 | 60 | 240 | 40 | 210 | 20 | 140 | 90 | 460 |
| 30 | 50 | 220 | 40 | 200 | 20 | 130 | 80 | 430 |
| 35 | 50 | 190 | 30 | 170 | 20 | 110 | 70 | 370 |
| 40 | 40 | 170 | 20 | 150 | 20 | 100 | 70 | 320 |
- この表は、Ad=1.5D、Rd=0.1Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 3 | 130 | 5,520 | 50 | 3,820 | 40 | 3,180 | 200 | 9,440 |
| 4 | 130 | 4,140 | 70 | 2,860 | 40 | 2,390 | 200 | 7,080 |
| 5 | 130 | 3,310 | 70 | 2,290 | 40 | 1,910 | 200 | 5,670 |
| 6 | 130 | 2,760 | 70 | 1,910 | 40 | 1,590 | 200 | 4,720 |
| 8 | 130 | 2,070 | 70 | 1,430 | 40 | 1,190 | 200 | 3,540 |
| 10 | 130 | 1,660 | 70 | 1,150 | 40 | 950 | 200 | 2,830 |
| 12 | 130 | 1,380 | 70 | 950 | 40 | 800 | 200 | 2,360 |
| 14 | 130 | 1,180 | 70 | 820 | 40 | 680 | 200 | 2,020 |
| 16 | 130 | 1,030 | 70 | 720 | 40 | 600 | 200 | 1,770 |
| 18 | 130 | 920 | 70 | 640 | 40 | 530 | 200 | 1,570 |
| 20 | 130 | 830 | 70 | 570 | 40 | 480 | 200 | 1,420 |
| 22 | 120 | 750 | 60 | 520 | 40 | 430 | 180 | 1,290 |
| 25 | 100 | 660 | 60 | 460 | 30 | 380 | 150 | 1,130 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
2,370円 ( 2,607円 ) | 在庫品1日目当日出荷可能 |
2,370円 ( 2,607円 ) | 在庫品1日目当日出荷可能 |
3,040円 ( 3,344円 ) | 在庫品1日目当日出荷可能 |
3,040円 ( 3,344円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
4,580円 ( 5,038円 ) | 在庫品1日目当日出荷可能 |
5,310円 ( 5,841円 ) | 在庫品1日目当日出荷可能 |
5,310円 ( 5,841円 ) | 在庫品1日目当日出荷可能 |
8,290円 ( 9,119円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ
・深彫り加工にも対応可能
・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
カタログ
商品担当おすすめ
ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 2枚刃/ロングのレビュー
部品の加工に使用しています
5
5.02023/02/09
顧客から依頼された新規の部品の加工に使用しています。チョット深い穴で公差が厳しい切削加工時の中荒仕上用に使用して、リーマ...もっと読む
0人が参考にしています。
切削加工
4
4.02023/01/27
比較的コスパがよく、短納期で助かっています。品質も普通に良いと思います。
0人が参考にしています。
アルミの外形加工
4
4.02021/08/09
他メーカーより安くコスパも良いためいつも利用させてもらっています。
0人が参考にしています。
側面加工
5
5.02019/12/09
側面仕上げ加工に使用。
加工長が長かったのですが、問題なく寸法でました。
0人が参考にしています。
成形金型の流路穴仕上げに使用しました
5
5.02019/07/12
前回はじめて購入（φ13ショートとφ6ショート）し、使用しました。
このコーティング仕様のハイスは仕上がり面が良く、穴...もっと読む
0人が参考にしています。
