ミスミ

ASコート粉末ハイス鋼スクエアエンドミル 4枚刃/ショート

数量スライド割引
当日出荷可能

3.2

平均満足度3.2

この商品のレビューをみる（4件）

通常単価(税別): 1,880円～10,370円

税込単価: 2,068円～11,407円

【特長】・耐久性が期待できる粉末ハイス鋼スクエアショート刃長4枚刃タイプ・高耐...

詳細情報を確認する

規格・仕様：

AS
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が28型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 ASPM-EM4S

この表は、2枚刃はAd=0.5D、4枚刃はAd=0.25Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	220	8,760	110	6,370	80	4,780	320	13,690
3	220	5,840	110	4,250	80	3,180	320	9,130
4	220	4,380	110	3,180	80	2,390	320	6,850
5	220	3,500	110	2,550	80	1,910	320	5,480
6	220	2,920	110	2,120	80	1,590	320	4,560
8	220	2,190	110	1,590	80	1,190	320	3,420
10	220	1,750	110	1,270	80	960	320	2,740
12	220	1,460	110	1,060	80	800	320	2,280
14	220	1,250	110	910	80	680	320	1,960
16	210	1,090	110	800	80	600	320	1,710
18	210	970	110	710	80	530	320	1,520
20	210	880	110	640	80	480	320	1,370
22	210	800	100	580	80	430	320	1,240
25	170	700	100	530	75	380	260	1,000
30	140	600	80	450	70	350	210	850
35	120	500	70	380	60	300	180	700
40	100	450	60	320	50	260	150	600

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S50C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	540	7,220	230	4,560	150	3,720	750	11,250
4	520	5,410	260	3,420	170	2,790	750	8,440
5	520	4,330	260	2,740	170	2,230	750	6,750
6	520	3,610	260	2,280	170	1,860	750	5,630
8	520	2,710	260	1,710	170	1,390	750	4,220
10	520	2,170	260	1,370	170	1,110	750	3,380
12	520	1,800	260	1,140	170	930	750	2,810
14	500	1,550	260	980	170	800	750	2,410
16	450	1,350	250	860	170	700	680	2,110
18	450	1,200	230	760	170	620	680	1,880
20	450	1,080	230	680	150	560	680	1,690
22	400	980	200	620	150	510	600	1,530
25	300	860	190	550	130	450	450	1,350
30	250	720	150	450	120	400	380	1,120
35	200	620	120	380	100	350	300	960
40	150	540	100	350	80	300	230	850

ＡＳコート粉末ハイス鋼スクエアエンドミル　４枚刃・ショート:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	8	6	52	15°	1個
3.5	11	6	55	15°	1個
4	11	6	55	15°	1個
4.5	13	6	57	15°	1個
5	13	6	57	15°	1個
5.5	13	6	57	15°	1個
6	13	6	57	-	1個
6.5	16	10	66	15°	1個
7	16	10	66	15°	1個
7.5	19	10	69	15°	1個
8	19	10	69	15°	1個
8.5	19	10	69	15°	1個
9	19	10	69	15°	1個
9.5	22	10	72	15°	1個
10	22	10	72	-	1個
11	22	12	79	15°	1個
12	26	12	83	-	1個
13	26	12	83	-	1個
14	26	12	83	-	1個
15	26	12	83	-	1個
16	32	16	92	-	1個
18	32	16	92	-	1個
19	38	20	104	15°	1個
20	38	20	104	-	1個
21	38	20	104	-	1個
22	38	20	104	-	1個
23	45	25	121	15°	1個
25	45	25	121	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
5,110円 ( 5,621円 )	在庫品1日目当日出荷可能
6,170円 ( 6,787円 )	在庫品1日目当日出荷可能
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能
8,910円 ( 9,801円 )	在庫品1日目当日出荷可能
8,910円 ( 9,801円 )	在庫品1日目当日出荷可能
7,590円 ( 8,349円 )	在庫品1日目当日出荷可能
9,410円 ( 10,351円 )	在庫品1日目当日出荷可能
10,370円 ( 11,407円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼スクエアショート刃長4枚刃タイプ
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

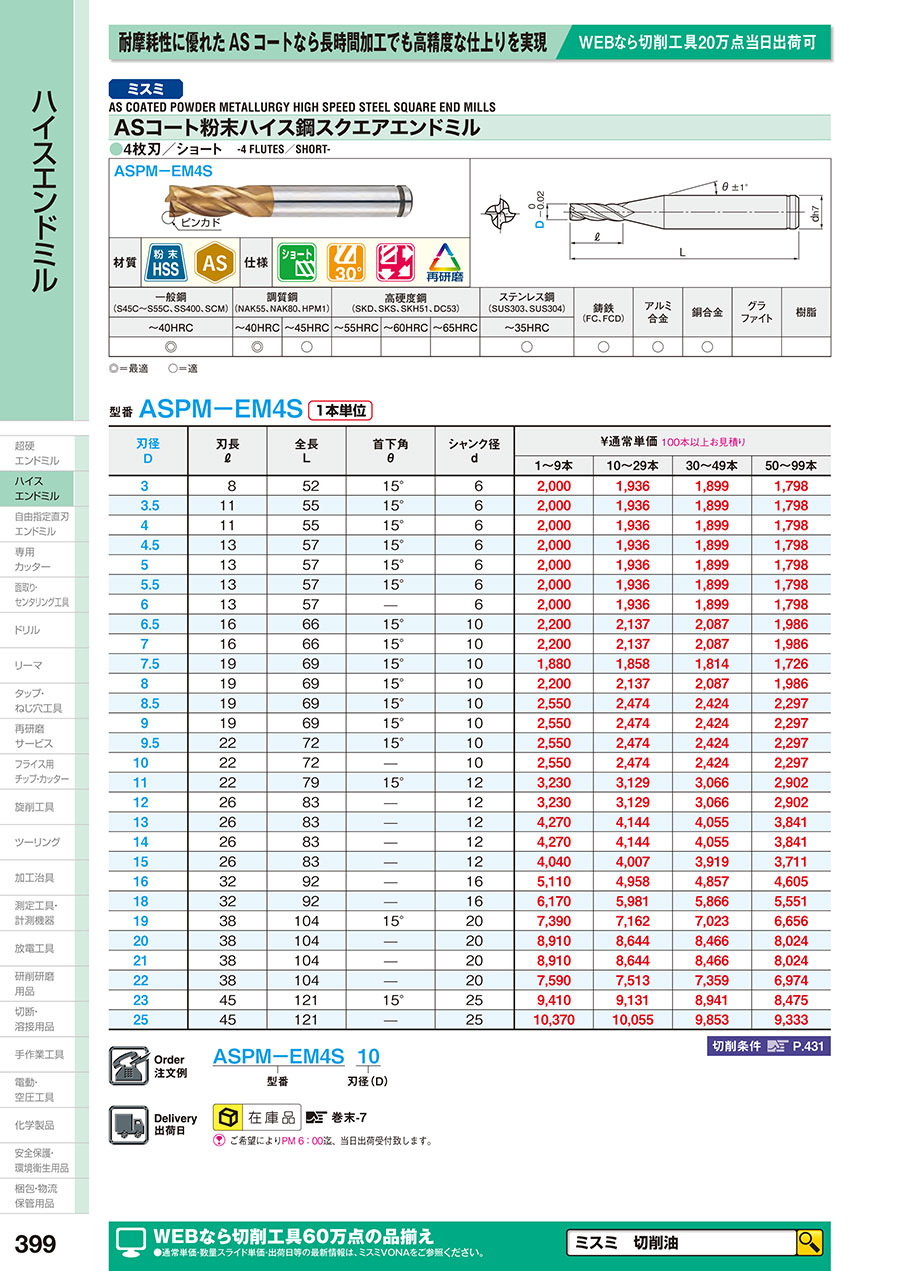

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
