ミスミ

粉末ハイス鋼ラフィングエンドミルロング/センターカット/ノンコートタイプ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 4,310円～11,370円

税込単価: 4,741円～12,507円

【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのノンコートロング刃長タイプ...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
L（ロング）

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が7型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 PM-RFPL

溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			アルミニウム合金
刃径D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
5	40	70	1,340	20	40	920	20	20	550	60	110	2,690
6	40	70	1,130	20	40	800	20	20	460	60	110	2,230
8	40	80	840	30	50	590	20	30	340	80	130	1,680
10	40	80	670	30	50	460	20	30	270	80	130	1,340
12	40	70	550	30	50	390	20	30	220	80	130	1,130
14	40	70	460	30	50	340	20	30	190	80	130	970
16	40	70	420	30	50	290	20	30	170	80	130	840
18	40	70	370	20	50	260	20	30	150	70	120	760
20	40	70	340	20	50	230	20	30	140	70	110	670
22	40	70	310	20	40	210	20	30	120	60	110	610
25	40	60	270	20	40	190	20	30	110	60	110	530
28	40	60	240	20	40	170	20	20	100	60	110	480
30	40	60	220	20	40	160	20	20	90	60	110	450
35	30	50	190	20	40	150	20	20	80	50	100	380
40	30	50	170	20	40	120	10	20	70	50	90	340
50	20	40	130	20	30	90	10	20	50	40	80	270

粉末ハイス鋼ラフィングエンドミル　ロング・センターカット／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	4	45	10	95	C面	tebis / Zoller	2D/3D	±0.075	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	4	53	12	110	C面	tebis / Zoller	2D/3D	±0.090	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	15	4	53	12	110	C面	tebis / Zoller	2D/3D	±0.090	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	16	4	63	16	123	C面	tebis / Zoller	2D/3D	±0.090	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	18	4	63	16	123	C面	tebis / Zoller	2D/3D	±0.090	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	20	4	75	20	141	C面	tebis / Zoller	2D/3D	±0.105	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	25	4	90	25	166	C面	tebis / Zoller	2D/3D	±0.105	1個

通常単価(税別) (税込単価)	通常出荷日

4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
6,330円 ( 6,963円 )	在庫品1日目当日出荷可能
7,860円 ( 8,646円 )	在庫品1日目当日出荷可能
7,060円 ( 7,766円 )	在庫品1日目当日出荷可能
7,410円 ( 8,151円 )	在庫品1日目当日出荷可能
8,310円 ( 9,141円 )	在庫品1日目当日出荷可能
11,370円 ( 12,507円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼ラフィングのノンコートロング刃長タイプ
・深彫り加工にも対応可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

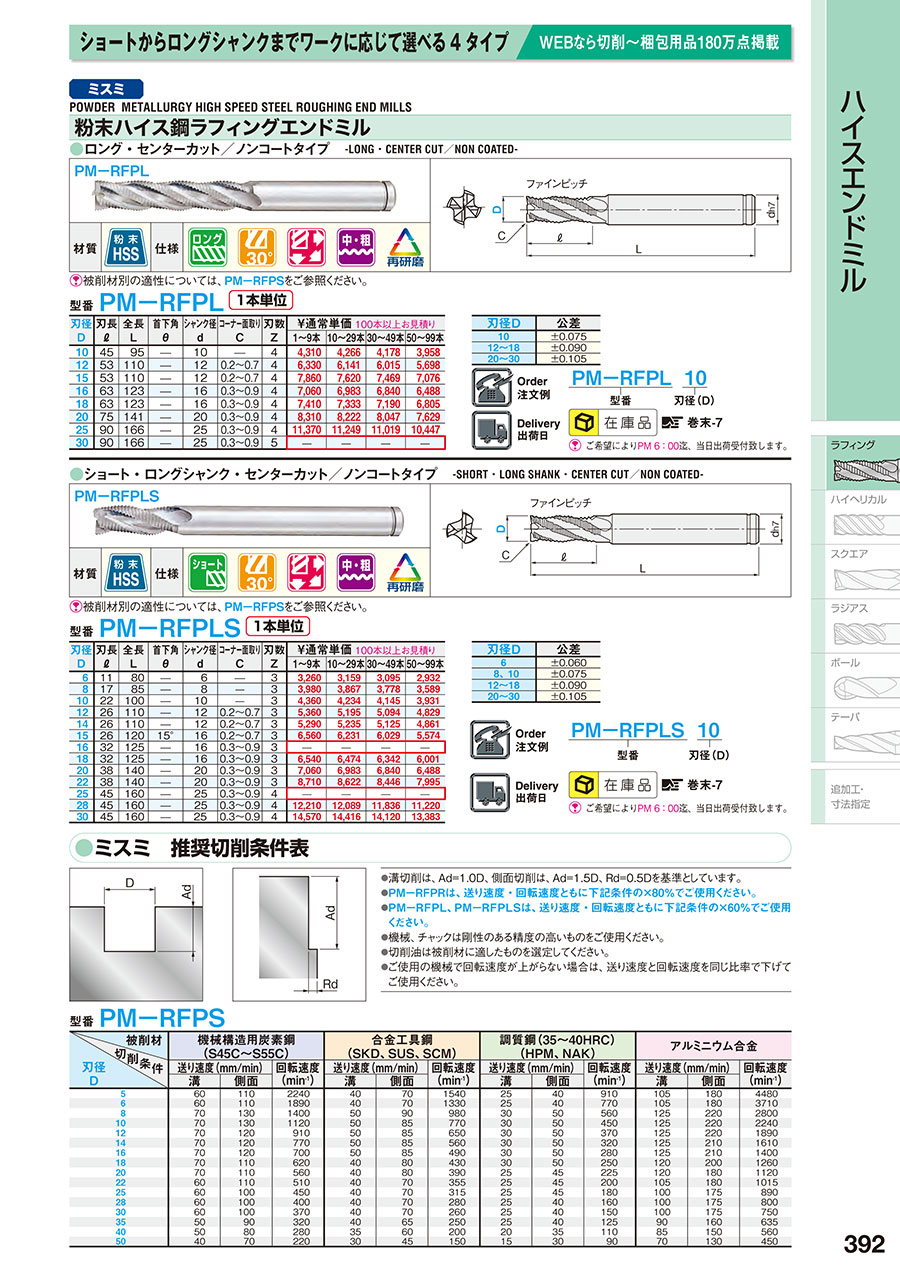

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
