ミスミ

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミルショート/センターカット

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（41件）

この商品のFAQをみる（1件）

通常単価(税別): 2,610円～17,510円

税込単価: 2,871円～19,261円

【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのショート刃長タイプ・潤滑性...

詳細情報を確認する

規格・仕様：

TiCN
4枚刃
S（ショート）

工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
コーナー形状
C面
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が19型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

ＴｉＣＮコート粉末ハイス鋼ラフィングエンドミル　ショート・センターカット:関連画像

推奨切削条件

型番 VPM-RFPS

溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

D＞dのサイズは、下記条件の×80%でご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			アルミニウム合金
刃径D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
5	140	220	3,600	110	170	2,700	70	110	1,800	210	330	5,400
6	140	230	3,000	110	180	2,250	70	120	1,500	210	350	4,500
8	140	230	2,250	110	180	1,770	70	120	1,200	210	350	3,400
10	160	260	1,770	120	200	1,430	80	140	950	240	390	2,700
12	170	270	1,500	120	200	1,200	80	140	800	260	410	2,300
14	170	290	1,280	140	230	1,010	90	150	680	260	440	1,900
16	200	320	1,130	140	230	900	90	150	600	300	480	1,700
18	200	330	1,010	160	260	800	110	170	530	300	500	1,500
20	200	330	900	160	260	710	110	170	470	300	500	1,400
22	200	330	800	160	260	630	110	170	420	300	500	1,200
25	200	330	720	140	230	560	90	150	380	300	500	1,100
28	200	320	650	140	230	500	90	150	330	300	480	980
30	200	320	600	140	230	470	90	150	320	300	480	900
32	180	290	560	140	230	420	80	140	290	270	440	840

ＴｉＣＮコート粉末ハイス鋼ラフィングエンドミル　ショート・センターカット:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	3	13	6	57	±0.060	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	7	3	16	10	66	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	8	4	19	10	69	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	9	4	19	10	69	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	4	22	10	72	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	11	4	22	12	79	±0.090	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	13	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	14	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	15	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	16	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	17	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	18	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	20	4	38	20	104	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	22	4	38	20	104	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	25	4	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	28	5	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	30	5	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	32	6	53	32	133	±0.105	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
4,520円 ( 4,972円 )	在庫品1日目当日出荷可能
4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
5,020円 ( 5,522円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,560円 ( 6,116円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
6,730円 ( 7,403円 )	在庫品1日目当日出荷可能
8,040円 ( 8,844円 )	在庫品1日目当日出荷可能
9,960円 ( 10,956円 )	在庫品1日目当日出荷可能
12,590円 ( 13,849円 )	在庫品1日目当日出荷可能
17,510円 ( 19,261円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼ラフィングのショート刃長タイプ
・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

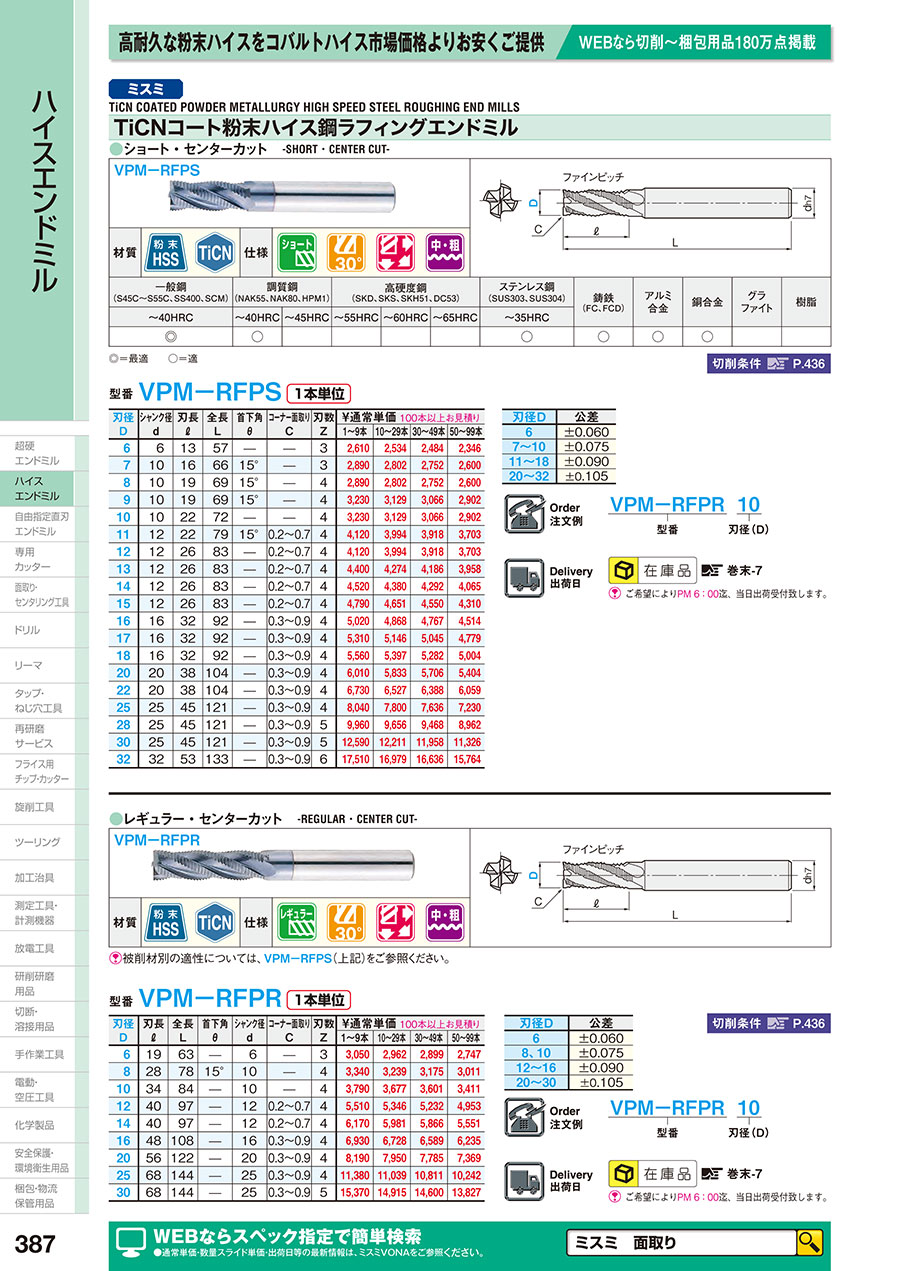

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミルショート/センターカットのレビュー

4.4平均満足度：4.441件のレビュー

星5
54%
星4
41%
星3
5%
星2
0%
星1
0%

高評価レビュー

マシニング加工

満足度：5.02021/05/26

値段も安く、刃持ちがいいのでコストパフォーマンス抜群です。消耗品の為、非常に助かっています。

1人が参考にしています。

粗挽き鉄

満足度：4.02018/11/20

品物は可もなく不可もなく削れます、２,３回の再研が限界です。本当は超鋼がほしいのですが、お金を貯めて出直してきます。

2人が参考にしています。

アルミの荒加工

満足度：5.02018/07/31

とても早く削れます。推薦の加工条件より送りを早くして使っています。

2人が参考にしています。

荒加工

満足度：5.02018/03/10

他社ブランド製品より安く、刃のもちがよいと思います。作業効率が上がりました。

2人が参考にしています。

マシニング加工

満足度：5.02021/05/26

値段も安く、刃持ちがいいのでコストパフォーマンス抜群です。消耗品の為、非常に助かっています。

1人が参考にしています。

フライス加工

満足度：5.02018/05/14

品質、耐久性共に問題無いレベルです。何より大変安価で助かっております。

1人が参考にしています。

41件全て見る

よくあるご質問（FAQ）

Q本品のシャンク長を教えて欲しい。

シャンク長は40mmですが、寸法管理していないでの、公差は記載しておりません。
