ツール用品技術窓口

絞り込み条件

未確定：候補が21型番あります。

逃げ角
~mm
- P(11°）
- E(20°）
被削材
~mm
材質　超硬コート
~mm
- SM225
- TA325
材質　超硬（K種）
~mm
- GXR15
材質 PCD
~mm
- MDM20
材質　サーメット
~mm
- NXR50
材質　超硬（M種）
~mm
- UXR25
メートル呼称
~mm
ノーズR（R）(mm)
~mm
- 0.8
- 1.0
- 1.2
タイプ
~mm
- TEEN
- TEKN
- TPCN
- TPEN
- TPKN
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

フライスカッター用チップ

通常単価(税別): 480円～5,890円

税込単価: 528円～6,479円

通常出荷日：在庫品1日目当日出荷可能

【特長】・フライスカッター用三角形状チップ・利用可能コーナー数：3（PCDは1）・被削材：鋼/ステンレ...

詳細を確認

4.54.5

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番	材質(選択)						形状	メートル呼称
	サーメット	超硬(M種)	超硬(K種)	超硬コート		ＰＣＤ
	NXR50	UXR25	GXR15	SM225	TA325	MDM20
TPCN32PDR	●							TPCN1203PDR
TPCN32PDR		●	●					TPCN1203PDR
TPEN32PDSR				●				TPEN1203PDSR
TPCN43PDR	●	●						TPCN2204PDR
TPCN43PDR			●					TPCN2204PDR
TPKN43PDR	●							TPKN2204PDR
TPEN43PDSR				●	●			TPEN2204PDSR
TEEN32PER	●							TEEN1603PER
TEEN32PER		●						TEEN1603PER
TEEN32PESR				●				TEEN1603PESR
TEEN32PER						●		TEEN1603R
TEEN43PER	●	●	●					TEEN2204PER
TEKN43PER	●							TEKN2204PER
TEEN43PESR				●	●			TEEN2204PESR
TEEN43PER						●		TEEN2204R

チップ、コーティング材質案内はこちら

納期

仕様・概要

■K級サーメットチップ他社互換表

ミスミ型番	材質	三菱	住友	タンガロイ	京セラ
SDKN42AEN−NXR50	サーメット	SDKN1203AEN−NX2525 SDKN1203AETN−NX4545 SDKN1203AEZN−NX2525	SDKN42MT−T250A SDKN42MT−T1200A	SDKN42ZTN−NS740 SDKN42ZTN−N308	SDKN1203AUTN−TN60 SDKN1203AUTN−TN100M
SDKN53AEN−NXR50		SDKN1504AEN−NX2525 SDKN1504AETN−NX4545 SDKN1504AEZN−NX2525	SDKN53MT−T250A	SDKN53ZTN−NS740	SDKN1504AUTN−TN60 SDKN1504AUTN−TN100M
SEKN42AFN−NXR50		SEKN1203AFTN1−NX2525 SEKN1203AFTN−NX4545	SEKN42MT−T250A	SEKN42AFTN16−NS740	SEKN1203AFTN−TN100M
SEKN53AFN−NXR50		SEKN1504AFTN1−NX2525 SEKN1504AFTN−NX4545	SEKN53MT−T250A	SEKN1504AGTN−NS740	―
TPKN43PDR−NXR50		TPKN2204PDR−NX2525 TPKN2204PDR−NX4545	TPCH43TR−T250A TPCH43TR−T1200A	TPKN43ZTR−NS740 TPKN43ZTR−N308	TPKN2204PDTR−TN60 TPKN2204PDTR−TN100M
TEKN43PER−NXR50		TEKN2204PETR1−NX2525 TEKN2204PETR−NX4545 TEKN2204PEZR−NX2525	TEKN43TR−T250A	―	TEKN2204PTTR−TN60 TEKN2204PTTR−TN100M

[ ! ]上記にない型番の置換えについてもお気軽にお問い合わせください。

型番リスト

表示件数

型番

逃げ角

被削材

材質　超硬コート

材質　超硬（K種）

材質 PCD

材質　サーメット

材質　超硬（M種）

メートル呼称

ノーズR（R）

(mm)

最小発注数量

E(20°）	非鉄金属	-	-	MDM20	-	-	TEEN1603R	-	1個
E(20°）	鋼	-	-	-	NXR50	-	TEEN1603PER	0.8	1個
E(20°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	TEEN1603PER	0.8	1個
E(20°）	鋼 / ステンレス鋼	SM225	-	-	-	-	TEEN1603PESR	0.8	1個
E(20°）	鋳鉄	-	GXR15	-	-	-	TEEN2204PER	-	1個
E(20°）	非鉄金属	-	-	MDM20	-	-	TEEN2204R	-	1個
E(20°）	鋼	-	-	-	NXR50	-	TEEN2204PER	1.0	1個
E(20°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	TEEN2204PER	1.0	1個
E(20°）	鋼 / ステンレス鋼	SM225	-	-	-	-	TEEN2204PESR	1.0	1個
E(20°）	鋼 / ステンレス鋼	TA325	-	-	-	-	TEEN2204PESR	1.0	1個
E(20°）	鋼	-	-	-	NXR50	-	TEKN2204PER	0.8	1個
P(11°）	鋳鉄	-	GXR15	-	-	-	TPCN1603PDR	-	1個
P(11°）	鋼	-	-	-	NXR50	-	TPCN1603PDR	-	1個
P(11°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	TPCN1603PDR	-	1個
P(11°）	鋳鉄	-	GXR15	-	-	-	TPCN2204PDR	-	1個
P(11°）	鋼	-	-	-	NXR50	-	TPCN2204PDR	-	1個
P(11°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	TPCN2204PDR	-	1個
P(11°）	鋼 / ステンレス鋼	SM225	-	-	-	-	TPEN1603PDSR	-	1個
P(11°）	鋼 / ステンレス鋼	SM225	-	-	-	-	TPEN2204PDSR	1.2	1個
P(11°）	鋼 / ステンレス鋼	TA325	-	-	-	-	TPEN2204PDSR	1.2	1個
P(11°）	鋼	-	-	-	NXR50	-	TPKN2204PDR	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,580円 ( 6,138円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
5,890円 ( 6,479円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・フライスカッター用三角形状チップ
・利用可能コーナー数：3（PCDは1）
・被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属
・材質：超硬、超硬コート、サーメット、PCD

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

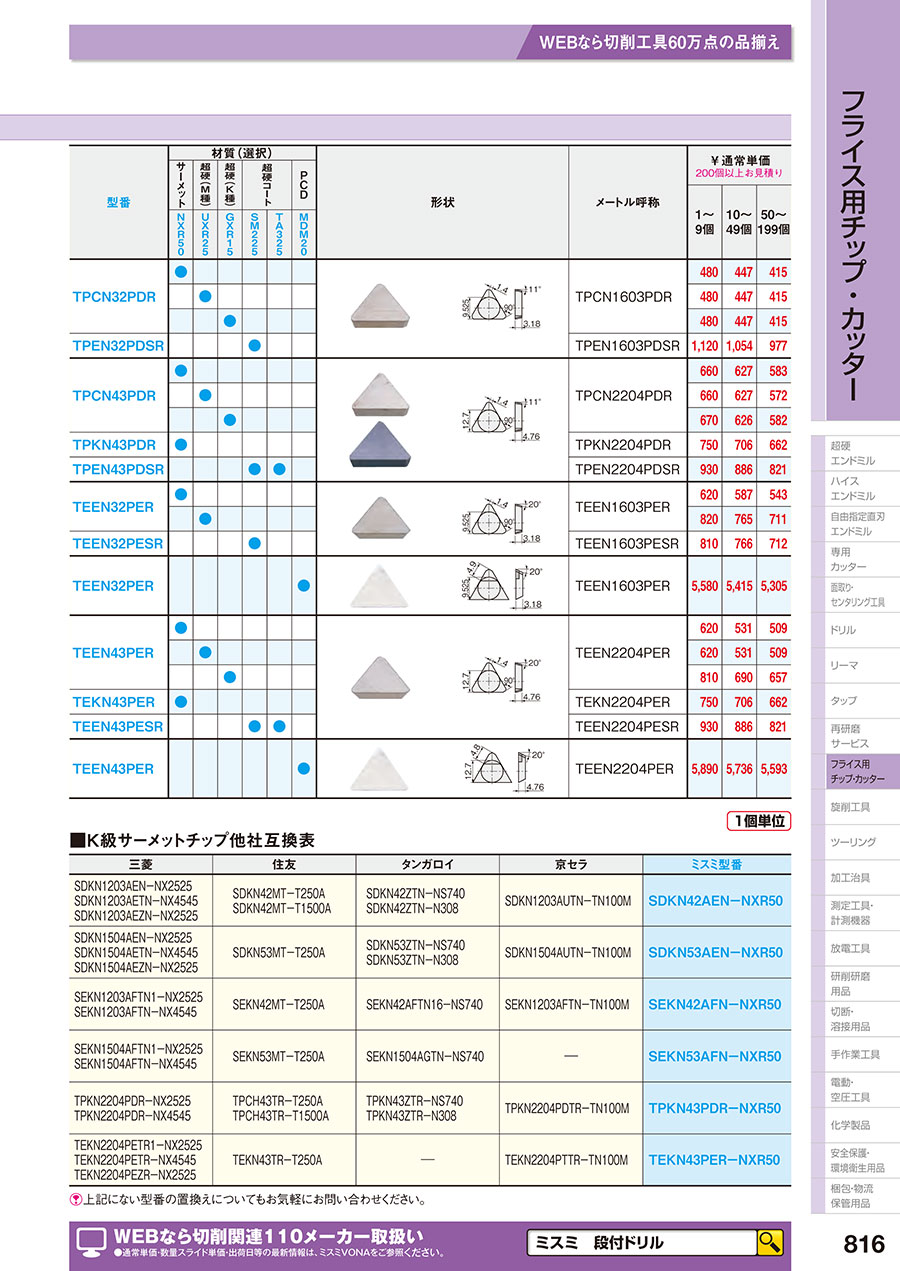

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
