ミスミ

フライスカッター用チップ四角タイプ

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（18件）

この商品のFAQをみる（2件）

通常単価(税別): 360円～5,890円

税込単価: 396円～6,479円

【特長】・フライスカッター用四角形状チップ・利用可能コーナー数：4（PCDは1...

詳細情報を確認する

形状（型番頭文字）
S(正方形)
利用可能コーナー数
4
CAM・工具管理ソフト用データ
zoller
CADデータ有無 (2D/3D)
2D/3D

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が33型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番	材質(選択)						b 寸法	切れ刃形状	形状	メートル呼称
	サーメット	超硬(M種)	超硬(K種)	超硬コート		ＰＣＤ
	NXR50	UXR25	GXR15	SM225	TA325	MDM20
SPCN42EDR	●	●					1.4	R型		SPCN1203EDR
SPCN42EDR			●					C型		SPCN1203EDR
SPEN42EDSR				●	●			R型		SPEN1203EDSR
SDCN42AENR	●	●					1.9	R型		SDCN1203AENR
SDCN42AENR			●				1.9	R型		SDCN1203AENR
SDKN42AEN	●						2.0	C型		SDKN1203AEN
SDCN42AEN	●	●					1.2	C型		SDCN1203AEN
SDEN42AESN				●	●		1.9	R型		SEDN1203AESN
SDKN42AEN						●	2.0	−		SDKN1203AEN
SDCN53AEN	●	●	●				1.2	C型		SDCN1504AEN
SDKN53AEN	●						2.0	C型		SDCN1504AEN
SDEN53AESN				●			1.2	R型		SDEN1504AESN
SECN42AFNR	●	●					1.9	R型		SECN1203AFNR
SECN42AFNR			●				1.9	R型		SECN1203AFNR
SEKN42AFN	●						1.4	C型		SEKＮ1203AFN
SECN42AFN	●	●					1.2	C型		SECN1203AFN
SEEN42AFSN				●	●		1.9	R型		SEEN1203AFSN
SEKN42AEN						●	2.0	−		SEKN1203AEN
SECN53AFN	●	●	●				1.9	R型		SECN1504AFN
SEKN53AFN	●						1.4	C型		SEKN1504AFN
SEEN53AFSN				●			1.9	R型		SEEN1504AFSN

チップ、コーティング材質案内はこちら

納期

仕様・概要

■K級サーメットチップ他社互換表

ミスミ型番	材質	三菱	住友	タンガロイ	京セラ
SDKN42AEN−NXR50	サーメット	SDKN1203AEN−NX2525 SDKN1203AETN−NX4545 SDKN1203AEZN−NX2525	SDKN42MT−T250A SDKN42MT−T1500A	SDKN42ZTN−NS740 SDKN42ZTN−N308	SDKN1203AUTN−TN60 SDKN1203AUTN−TN100M
SDKN53AEN−NXR50		SDKN1504AEN−NX2525 SDKN1504AETN−NX4545 SDKN1504AEZN−NX2525	SDKN53MT−T250A	SDKN53ZTN−NS740	SDKN1504AUTN−TN60 SDKN1504AUTN−TN100M
SEKN42AFN−NXR50		SEKN1203AFTN1−NX2525 SEKN1203AFTN−NX4545	SEKN42MT−T250A	SEKN42AFTN16−NS740	SEKN1203AFTN−TN100M
SEKN53AFN−NXR50		SEKN1504AFTN1−NX2525 SEKN1504AFTN−NX4545	SEKN53MT−T250A	SEKN1504AGTN−NS740	―
TPKN43PDR−NXR50		TPKN2204PDR−NX2525 TPKN2204PDR−NX4545	TPCH43TR−T250A TPCH43TR−T1500A	TPKN43ZTR−NS740 TPKN43ZTR−N308	TPKN2204PDTR−TN60 TPKN2204PDTR−TN100M
TEKN43PER−NXR50		TEKN2204PETR1−NX2525 TEKN2204PETR−NX4545 TEKN2204PEZR−NX2525	TEKN43TR−T250A	―	TEKN2204PTTR−TN60 TEKN2204PTTR−TN100M

[ ! ]上記にない型番の置換えについてもお気軽にお問い合わせください。

型番リスト

表示件数

型番

逃げ角

被削材

材質　超硬コート

材質　超硬（K種）

材質 PCD

材質　サーメット

材質　超硬（M種）

メートル呼称

b寸法

(mm)

切れ刃形状

最小発注数量

D(15°）	鋼	-	-	-	NXR50	-	SDCN1203AEN	1.2	C型	1個
D(15°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SDCN1203AEN	1.2	C型	1個
D(15°）	鋳鉄	-	GXR15	-	-	-	SDCN1203AENR	1.9	R型	1個
D(15°）	鋼	-	-	-	NXR50	-	SDCN1203AENR	1.9	R型	1個
D(15°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SDCN1203AENR	1.9	R型	1個
D(15°）	鋳鉄	-	GXR15	-	-	-	SDCN1504AEN	1.2	C型	1個
D(15°）	鋼	-	-	-	NXR50	-	SDCN1504AEN	1.2	C型	1個
D(15°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SDCN1504AEN	1.2	C型	1個
D(15°）	鋼 / ステンレス鋼	SM225	-	-	-	-	SEDN1203AESN	1.9	R型	1個
D(15°）	鋼 / ステンレス鋼	TA325	-	-	-	-	SEDN1203AESN	1.9	R型	1個
D(15°）	鋼 / ステンレス鋼	SM225	-	-	-	-	SDEN1504AESN	1.2	R型	1個
D(15°）	非鉄金属	-	-	MDM20	-	-	SDKN1203AEN	2	-	1個
D(15°）	鋼	-	-	-	NXR50	-	SDKN1203AEN	2	C型	1個
D(15°）	鋼	-	-	-	NXR50	-	SDCN1504AEN	2	C型	1個
E(20°）	鋼	-	-	-	NXR50	-	SECN1203AFN	1.2	C型	1個
E(20°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SECN1203AFN	1.2	C型	1個
E(20°）	鋳鉄	-	GXR15	-	-	-	SECN1203AFNR	1.9	R型	1個
E(20°）	鋼	-	-	-	NXR50	-	SECN1203AFNR	1.9	R型	1個
E(20°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SECN1203AFNR	1.9	R型	1個
E(20°）	鋳鉄	-	GXR15	-	-	-	SECN1504AFN	1.9	R型	1個
E(20°）	鋼	-	-	-	NXR50	-	SECN1504AFN	1.9	R型	1個
E(20°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SECN1504AFN	1.9	R型	1個
E(20°）	鋼 / ステンレス鋼	SM225	-	-	-	-	SEEN1203AFSN	1.9	R型	1個
E(20°）	鋼 / ステンレス鋼	TA325	-	-	-	-	SEEN1203AFSN	1.9	R型	1個
E(20°）	鋼 / ステンレス鋼	SM225	-	-	-	-	SEEN1504AFSN	1.9	R型	1個
E(20°）	非鉄金属	-	-	MDM20	-	-	SDEN1203AEN	2	-	1個
E(20°）	鋼	-	-	-	NXR50	-	SEKN1203AFN	1.4	C型	1個
E(20°）	鋼	-	-	-	NXR50	-	SEKN1504AFN	1.4	C型	1個
P(11°）	鋳鉄	-	GXR15	-	-	-	SPCN1203EDR	1.4	C型	1個
P(11°）	鋼	-	-	-	NXR50	-	SPCN1203EDR	1.4	R型	1個
P(11°）	鋼 / ステンレス鋼	-	-	-	-	UXR25	SPCN1203EDR	1.4	R型	1個
P(11°）	鋼 / ステンレス鋼	SM225	-	-	-	-	SPEN1203EDSR	1.4	R型	1個
P(11°）	鋼 / ステンレス鋼	TA325	-	-	-	-	SPEN1203EDSR	1.4	R型	1個

通常単価(税別) (税込単価)	通常出荷日

440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
5,890円 ( 6,479円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
5,890円 ( 6,479円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・フライスカッター用四角形状チップ
・利用可能コーナー数：4（PCDは1）
・適用被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属
・材質：超硬、超硬コート、サーメット、PCD

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

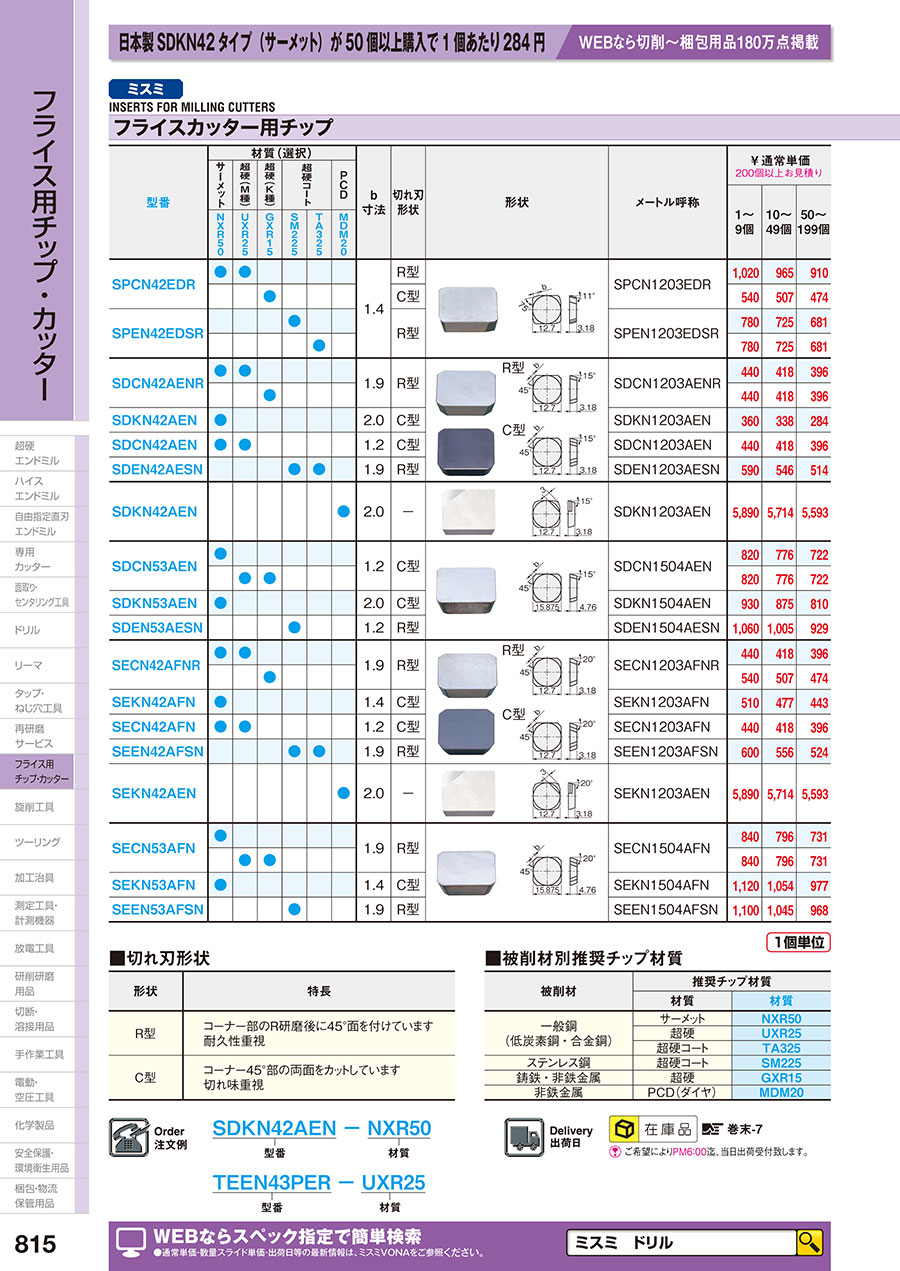

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フライスカッター用チップ四角タイプのレビュー

4.3平均満足度：4.318件のレビュー

星5
56%
星4
39%
星3
0%
星2
0%
星1
6%

鉄加工

満足度：5.02018/06/10

サーメットは特別安いのでこれに切り替えました。刃の持ちも特に気になりません。

2人が参考にしています。

正面フライスにて

満足度：5.02018/03/20

フライスカッター用チップを交換しようした感じ、なかなか切れ味もよく派のもちもいいです

2人が参考にしています。

切削加工

満足度：5.02019/08/30

メーカー品であり安心して使用できました、納期も早く急な修繕でしたが対応できました。

1人が参考にしています。

チップ交換

満足度：5.02022/06/02

他社製のものを使用していましたが、安価なこちらを購入しました。今のところ問題なく使用できています。

0人が参考にしています。

フチ切り

満足度：4.02022/01/31

以前M社のものを使用していたが安かったのでこちらで購入。切れ味等かわらいないのでまたリピートしたい。

0人が参考にしています。

18件全て見る

よくあるご質問（FAQ）

QタンガロイSDCN42ZTN-N308のフライス用チップよりも安価な同等品を教えて欲しい。

ミスミ製　型番SDCN42AEN-NXR50をご紹介致します。

Qミスミの交換式カッターチップSDEN53AENとタンガロイSDEN1504AETNは置換え可能か？

外径形状、刃先形状は同一ですので、材質とコートを同等品をご選択されればで、同一品として使用可能です。
