ミスミ

サブマリンゲート用ドリル 2枚刃/直刃

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・サブマリンゲート加工に最適・超硬、粉末ハイス鋼、ハイス鋼の3種類から母材選択が可能

詳細を確認

4.14.1

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番		両角 θ (選択)	刃長 ℓ				全長 L
	シャンク径 d		刃長 ℓ
	シャンク径 d		θ20°	θ30°	θ45°	θ60°
C−SMGC (超硬)	6	20° 30° 45° 60°	16.4	10.8	7.0	5.0	100
	8		22.1	14.6	9.4	6.8
	10		27.8	18.3	11.8	8.8

[ ! ]精度維持が困難なため、コーティングは行っておりません。

型番		両角 θ (選択)	刃長 ℓ						全長 L
	シャンク径 d		刃長 ℓ
	シャンク径 d		θ10°	θ15°	θ20°	θ30°	θ45°	θ60°
PM−SMGC (粉末ハイス鋼) SMGC (ハイス鋼)	6	10° 15° 20° 30° 45° 60°	33.1	22.0	16.4	10.8	7.0	5.0	100
	8		44.6	29.6	22.1	14.6	9.4	6.8
	10		56.0	37.2	27.8	18.3	11.8	8.8

[ ! ]精度維持が困難なため、コーティングは行っておりません。

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜10	11〜15	16〜
値引率	価格表	7％	16％	20％	[お見積り]

[ ! ]11本以上の購入の際はAストーク未対応となります。

納期

推奨切削条件

サブマリンゲート用ドリルによるゲート加工

ドリルで下穴をあけた後、ご使用ください。

型番 C-SMGC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
6	0.10～0.16	1,300～2,700	0.03～0.06	1,100～2,100	0.03～0.06	800～1,600
8	0.10～0.16	1,000～2,000	0.03～0.06	800～1,600	0.03～0.06	600～1,200
10	0.10～0.16	800～1,600	0.03～0.06	640～1,300	0.03～0.06	480～1,000

サブマリンゲート用ドリルによるゲート加工

ドリルで下穴をあけた後、ご使用ください。

型番 PM-SMGC / SMGC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
6	0.01～0.16	1,300～2,700	0.03～0.06	1,100～2,100	0.03～0.06	800～1,600
8	0.01～0.16	1,000～2,000	0.03～0.06	800～1,600	0.03～0.06	600～1,200
10	0.01～0.16	800～1,600	0.03～0.06	640～1,300	0.03～0.06	480～1,000

サブマリンゲート用ドリル　２枚刃・直刃:関連画像

型番リスト

表示件数

型番

C-SMGC6-[20,30,45,60]

C-SMGC8-[20,30,45,60]

C-SMGC10-[20,30,45,60]

PM-SMGC6-[10,15,20,30,45,60]

PM-SMGC8-[10,15,20,30,45,60]

PM-SMGC10-[10,15,20,30,45,60]

SMGC6-[10,15,20,30,45,60]

SMGC8-[10,15,20,30,45,60]

SMGC10-[10,15,20,30,45,60]

材質

シャンク径

(mm)

両角(θ)

(°)

刃長ℓ θ10°

(mm)

刃長ℓ θ15°

(mm)

刃長ℓ θ20°

(mm)

刃長ℓ θ30°

(mm)

刃長ℓ θ45°

(mm)

刃長ℓ θ60°

(mm)

最小発注数量

超硬	6	20 ～ 60	-	-	16.4	10.8	7	5	1個
超硬	8	20 ～ 60	-	-	22.1	14.6	9.4	6.8	1個
超硬	10	20 ～ 60	-	-	27.8	18.3	11.8	8.8	1個
粉末ハイス	6	10 ～ 60	33.1	22	16.4	10.8	7	5	1個
粉末ハイス	8	10 ～ 60	44.6	29.6	22.1	14.6	9.4	6.8	1個
粉末ハイス	10	10 ～ 60	56	37.2	27.8	18.3	11.8	8.8	1個
ハイス	6	10 ～ 60	33.1	22	16.4	10.8	7	5	1個
ハイス	8	10 ～ 60	44.6	29.6	22.1	14.6	9.4	6.8	1個
ハイス	10	10 ～ 60	56	37.2	27.8	18.3	11.8	8.8	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・サブマリンゲート加工に最適
・超硬、粉末ハイス鋼、ハイス鋼の3種類から母材選択が可能

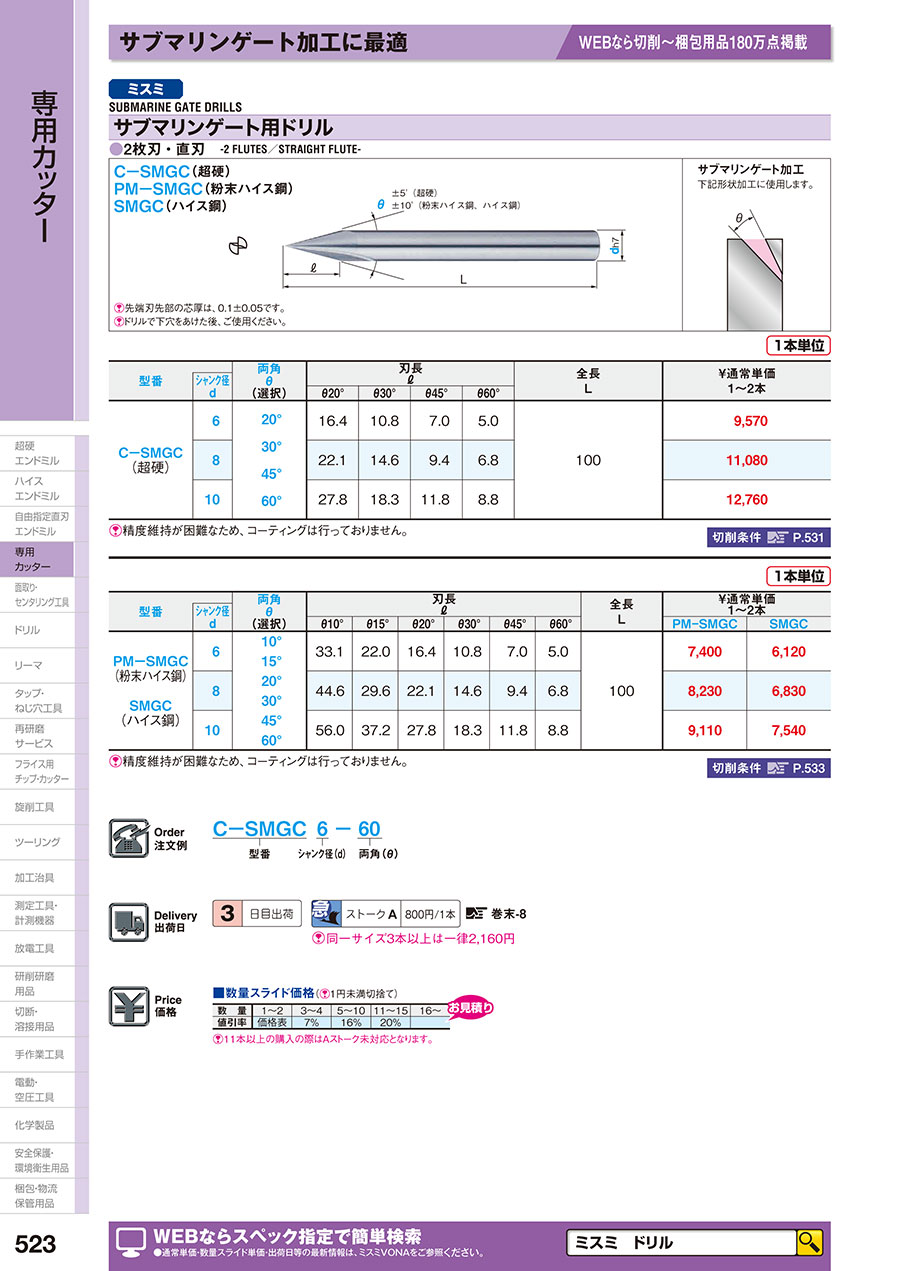

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サブマリンゲート用ドリル 2枚刃/直刃のレビュー

4.1平均満足度：4.17件のレビュー

星5
29%
星4
57%
星3
14%
星2
0%
星1
0%

サブマリン

満足度：4.02020/10/22

下穴をあけて回転数を少なめに徐々に加工していききれいに加工できました

0人が参考にしています。

在庫

満足度：4.02020/04/25

放電加工では時間がかかりそうなときにはこちらで加工しますすこし難しいですが

0人が参考にしています。

汎用

満足度：4.02020/03/07

急いでいるときなどは非常に便利です下穴をあらかじめあけておき使用します

0人が参考にしています。

プラ型サブマリンゲートの加工用

満足度：5.02019/12/04

金型の納期が短い事も多い中、加工に必要な工具等は早急に手元に欲しいもの。即日発送もして頂け助かります。

0人が参考にしています。

プラ型入子加工

満足度：4.02019/03/28

トンネルゲートの加工に使用しています。以前は自分で研いで製作していましたが、市販品でいろんなサイズが選べるので助かり...もっと読む

0人が参考にしています。

7件全て見る
