ミスミ

超硬Ｔスロットカッター 2枚刃/4枚刃/Ｗアンギュラ

平均満足度2.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・Wアンギュラ形状で寸法指定が可能・追加工指定で、被削材に適したコーテ...

詳細情報を確認する

加工形状
Wアンギュラ
工具材種
超微粒子超硬合金

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番		刃径Ｄ 0.1mm単位指定	刃幅＊ ℓ 0.1mm単位指定	首長 ℓ1 1mm単位指定	首径＊ d1 0.1mm単位指定	両角 θ 1°単位指定	全長Ｌ
	シャンク径 d
	シャンク径 d
STSWAGEM (2枚刃) STSWAGEMW (4枚刃)	4	2.0〜 4.0	0.5〜4.0	2〜5	1.5〜 2.0	30°〜155°	50
	6	5.0〜 6.0	1.0〜5.0	2〜6	3.0〜 4.0		60
	8	6.1〜 8.0	1.0〜5.0	2〜8	4.0〜 6.0		60
	10	8.1〜10.0	1.0〜5.0	2〜10	5.0〜 7.0		80
	12	10.1〜12.0	1.0〜5.0	2〜12	6.0〜 8.0		80
	16	12.1〜16.0	1.0〜5.0	2〜16	8.0〜12.0		100

＊刃幅の選択は「ℓ≦(D−d1)/tan 超硬Ｔスロットカッター　２枚刃／４枚刃・Ｗアンギュラ:関連画像

」の条件を満たしていない場合は製作できませんのでご注意ください。
＊首径の選択は「2≦D−d1」の条件を満たしていない場合、製作できませんのでご注意ください。

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

推奨切削条件

この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSWAGEM

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	120	2,380	80	1,590	60	1,200
6	95	1,590	64	1,060	48	800
8	71	1,190	48	800	36	600
10	58	960	38	640	29	480
12	48	800	32	530	24	400
16	36	600	24	400	18	300

型番 STSWAGEMW

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	180	2,380	120	1,590	90	1,200
6	143	1,590	95	1,060	72	800
8	107	1,190	72	800	54	600
10	86	960	58	640	43	480
12	72	800	48	530	36	400
16	54	600	36	400	27	300

機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 STSWAGEM

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	60	2,380	40	1,590	30	1,200
6	43	1,590	29	1,060	22	800
8	32	1,190	22	800	16	600
10	26	960	17	640	13	480
12	22	800	14	530	11	400
16	16	600	11	400	8	300

型番 STSWAGEMW

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
4	90	2,380	60	1,590	45	1,200
6	65	1,590	43	1,060	33	800
8	49	1,190	33	800	24	600
10	39	960	26	640	19	480
12	33	800	22	530	16	400
16	24	600	16	400	12	300

超硬Ｔスロットカッター　２枚刃／４枚刃・Ｗアンギュラ:関連画像

型番リスト

表示件数

型番

STSWAGEM4-[2-4/0.1]-[0.5-4/0.05]-[2-5/1]-[1.5-2/0.1]-[30-155/1]

STSWAGEM6-[5-6/0.1]-[1-5/0.1]-[2-6/1]-[3-4/0.1]-[30-155/1]

STSWAGEM8-[6.1-8/0.1]-[1-5/0.1]-[2-8/1]-[4-6/0.1]-[30-155/1]

STSWAGEM10-[8.1-10/0.1]-[1-5/0.1]-[2-10/1]-[5-7/0.1]-[30-155/1]

STSWAGEM12-[10.1-12/0.1]-[1-5/0.1]-[2-12/1]-[6-8/0.1]-[30-155/1]

STSWAGEM16-[12.1-16/0.1]-[1-5/0.1]-[2-16/1]-[8-12/0.1]-[30-155/1]

STSWAGEMW4-[2-4/0.1]-[0.5-4/0.1]-[2-5/1]-[1.5-2/0.1]-[30-155/1]

STSWAGEMW6-[5-6/0.1]-[1-5/0.1]-[2-6/1]-[3-4/0.1]-[30-155/1]

STSWAGEMW8-[6.1-8/0.1]-[1-5/0.1]-[2-8/1]-[4-6/0.1]-[30-155/1]

STSWAGEMW10-[8.1-10/0.1]-[1-5/0.1]-[2-10/1]-[5-7/0.1]-[30-155/1]

STSWAGEMW12-[10.1-12/0.1]-[1-5/0.1]-[2-12/1]-[6-8/0.1]-[30-155/1]

STSWAGEMW16-[12.1-16/0.1]-[1-5/0.1]-[2-16/1]-[8-12/0.1]-[30-155/1]

刃径D

(mm)

刃幅ℓ

(mm)

首長ℓ1

(mm)

首径d1

(mm)

シャンク径d

(mm)

全長L

(mm)

刃数

(枚)

両角θ

(°)

最小発注数量

2 ～ 4	0.5 ～ 4	2 ～ 5	1.5 ～ 2	4	50	2	30 ～ 155	1個
5 ～ 6	1 ～ 5	2 ～ 6	3 ～ 4	6	60	2	30 ～ 155	1個
6.1 ～ 8	1 ～ 5	2 ～ 8	4 ～ 6	8	60	2	30 ～ 155	1個
8.1 ～ 10	1 ～ 5	2 ～ 10	5 ～ 7	10	80	2	30 ～ 155	1個
10.1 ～ 12	1 ～ 5	2 ～ 12	6 ～ 8	12	80	2	30 ～ 155	1個
12.1 ～ 16	1 ～ 5	2 ～ 16	8 ～ 12	16	100	2	30 ～ 155	1個
2 ～ 4	0.5 ～ 4	2 ～ 5	1.5 ～ 2	4	50	4	30 ～ 155	1個
5 ～ 6	1 ～ 5	2 ～ 6	3 ～ 4	6	60	4	30 ～ 155	1個
6.1 ～ 8	1 ～ 5	2 ～ 8	4 ～ 6	8	60	4	30 ～ 155	1個
8.1 ～ 10	1 ～ 5	2 ～ 10	5 ～ 7	10	80	4	30 ～ 155	1個
10.1 ～ 12	1 ～ 5	2 ～ 12	6 ～ 8	12	80	4	30 ～ 155	1個
12.1 ～ 16	1 ～ 5	2 ～ 16	8 ～ 12	16	100	4	30 ～ 155	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・Wアンギュラ形状で寸法指定が可能
・追加工指定で、被削材に適したコーティングの選択が可能

外形図

追加工

コーティングご注文方法・料金詳細はこちら

カタログ

商品TOP

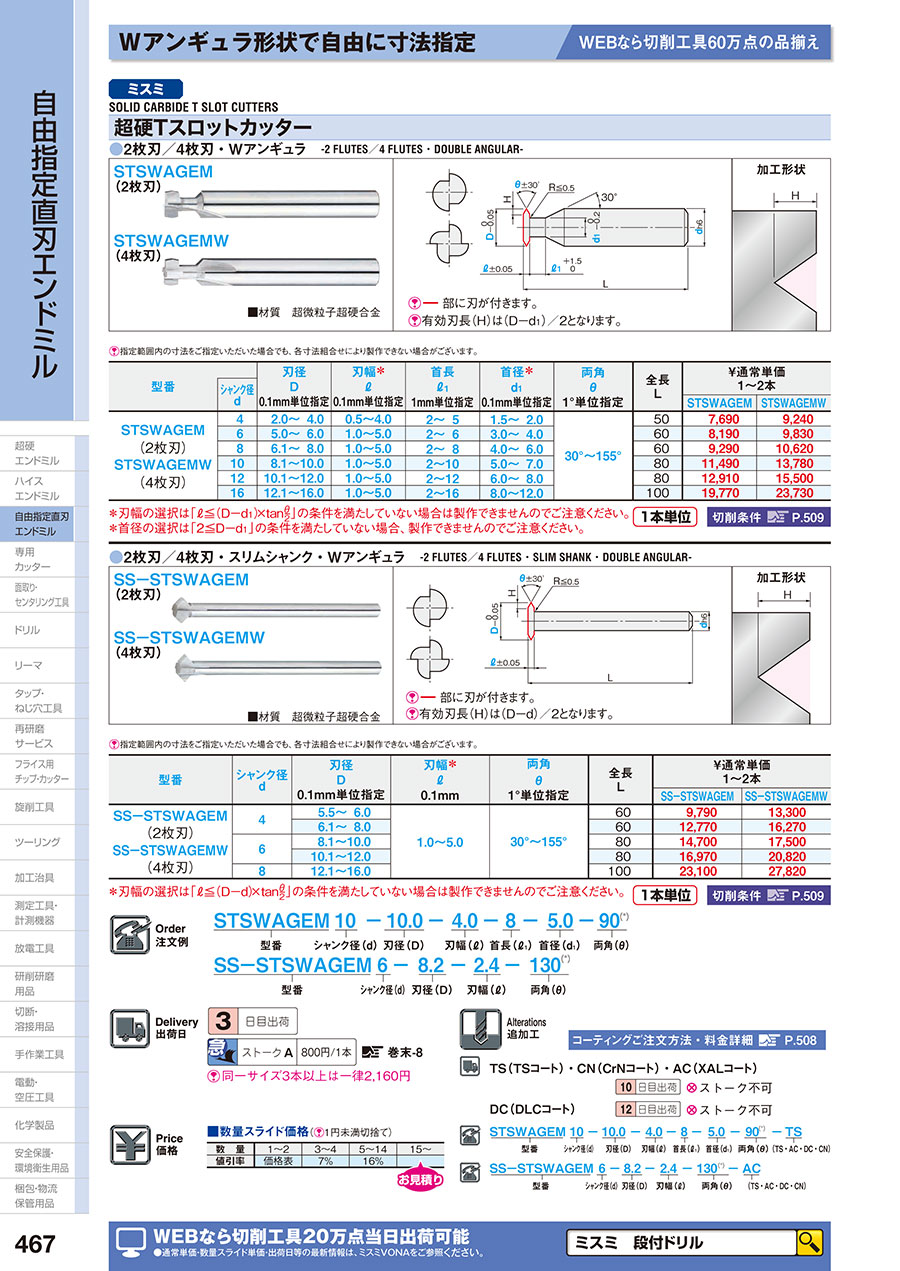

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬Ｔスロットカッター 2枚刃/4枚刃/Ｗアンギュラのレビュー

2平均満足度：2.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
100%
星1
0%

プラ型のアンダーカットの加工に使用

満足度：2.02018/08/06

プラ型のアンダーカット形状の加工に使用しました。外径及び、歯厚の公差がもう少し小さいものが欲しいです。
