超硬Ｔスロットカッター 2枚刃/4枚刃/スリムシャンク/スクエア

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・Tスロットシリーズの定番形状・スリムシャンク形状により、工具干渉を回避・追加工指定で、被削材...

詳細を確認

4.14.1

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番	シャンク径 d	刃径Ｄ 0.1mm単位指定	刃幅 ℓ 0.1mm単位指定	全長Ｌ
SS−STSEM (2枚刃) SS−STSEMW (4枚刃)	4	5.5〜 6.0	1.0〜5.0	60
	4	6.1〜 8.0		60
	6	8.1〜10.0		80
	6	10.1〜12.0		80
	8	12.1〜16.0		100

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

推奨切削条件

この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 SS-STSEM

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
4	80	1,670	60	1,110	40	840
6	70	1,110	40	740	30	560
8	50	830	30	560	30	420
10	40	670	30	450	20	340
12	30	560	20	370	20	280
16	30	420	20	280	10	210

型番 SS-STSEMW

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
4	130	1,670	80	1,110	60	840
6	100	1,110	70	740	50	560
8	70	830	50	560	40	420
10	60	670	40	450	30	340
12	50	560	30	370	30	280
16	40	420	30	280	20	210

超硬Ｔスロットカッター 2枚刃/4枚刃/スリムシャンク/スクエア推奨切削条件-2

機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番 SS-STSEM

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
4	40	1,670	30	1,110	20	840
6	30	1,110	20	740	20	560
8	20	830	20	560	10	420
10	20	670	10	450	10	340
12	20	560	10	370	10	280
16	10	420	10	280	10	210

型番 SS-STSEMW

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
4	60	1,670	40	1,110	30	840
6	50	1,110	30	740	20	560
8	30	830	20	560	20	420
10	30	670	20	450	10	340
12	20	560	20	370	10	280
16	20	420	10	280	10	210

型番リスト

表示件数

型番

SS-STSEM4-[5.5-8/0.1]-[1-5/0.1]

SS-STSEM6-[8.1-12/0.1]-[1-5/0.1]

SS-STSEM8-[12.1-16/0.1]-[1-5/0.1]

SS-STSEMW4-[5.5-8/0.1]-[1-5/0.1]

SS-STSEMW6-[8.1-12/0.1]-[1-5/0.1]

SS-STSEMW8-[12.1-16/0.1]-[1-5/0.1]

刃径D

(mm)

刃幅ℓ

(mm)

シャンク径d

(mm)

全長L

(mm)

刃数

(枚)

最小発注数量

5.5 ～ 8	1 ～ 5	4	60	2	1個
8.1 ～ 12	1 ～ 5	6	80	2	1個
12.1 ～ 16	1 ～ 5	8	100	2	1個
5.5 ～ 8	1 ～ 5	4	60	4	1個
8.1 ～ 12	1 ～ 5	6	80	4	1個
12.1 ～ 16	1 ～ 5	8	100	4	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・Tスロットシリーズの定番形状
・スリムシャンク形状により、工具干渉を回避
・追加工指定で、被削材に適したコーティングの選択が可能

外形図

追加工

コーティングご注文方法・料金詳細はこちら

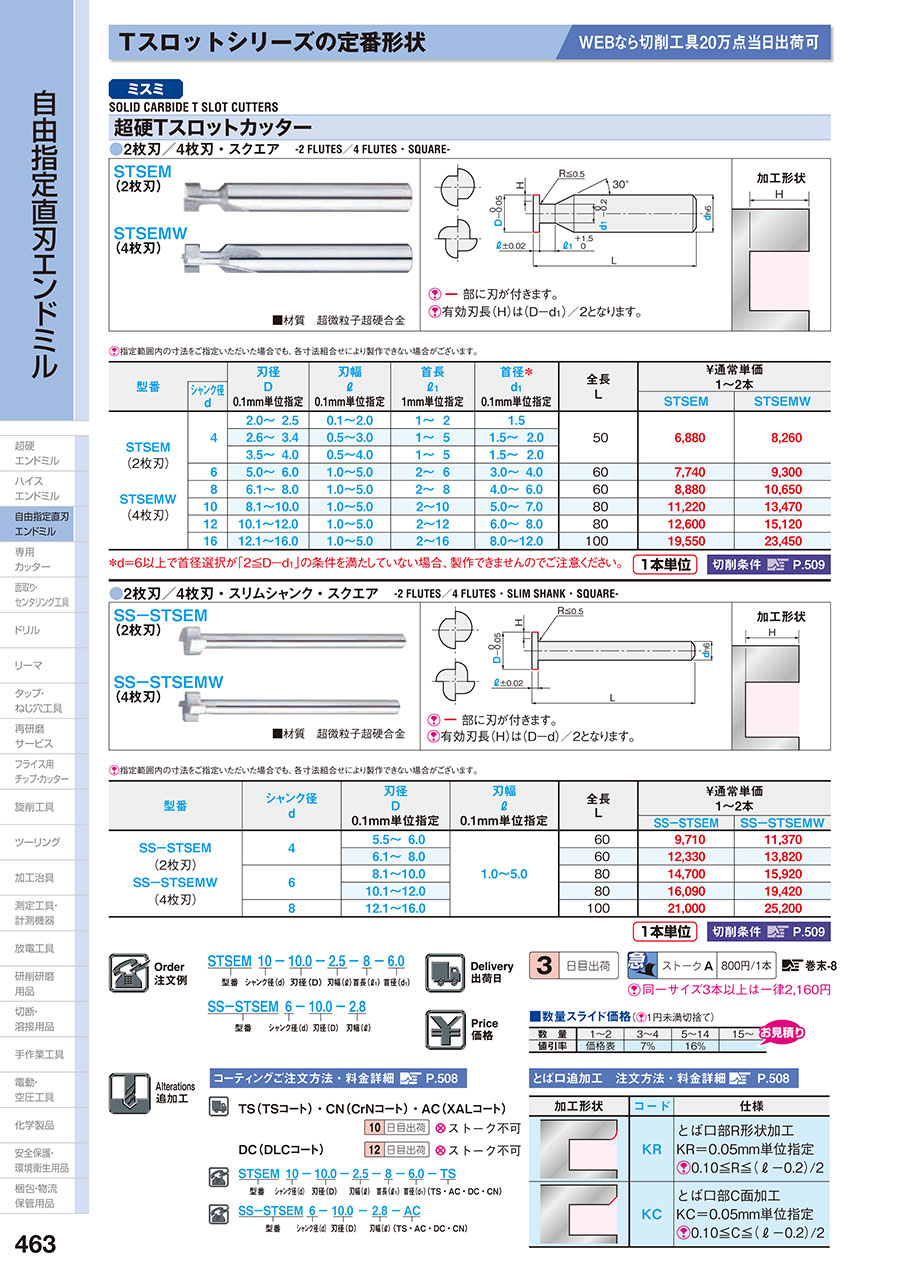

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬Ｔスロットカッター 2枚刃/4枚刃/スリムシャンク/スクエアのレビュー

4.1平均満足度：4.16件のレビュー

星5
33%
星4
50%
星3
17%
星2
0%
星1
0%

SUS630溝加工

満足度：4.02018/09/07

ちょうど良いサイズがなく困っていたが、MISUMIに置いてあって一安心です。

2人が参考にしています。

側面の溝加工

満足度：3.02018/12/07

P20系のワークの加工に使用しました。刃持ちが厳しかったので、2本買っとけばよかったです。

1人が参考にしています。

アルミ材の加工

満足度：5.02021/11/30

アルミ材の溝加工に使用しました。切削もスムーズに行うことができて非常によく加工できました。

0人が参考にしています。

樹脂加工

満足度：4.02019/07/04

内径のOリング用の溝入れや逃がし加工などに使っています。スリムシャンクなので深い部分の加工もできました。

0人が参考にしています。

HPM38の焼き材に対して

満足度：5.02018/11/20

HPM38の焼き材に対して使用しています。溝加工時に使用しています。サイズなどの種類が豊富でいろいろ選べるTスロットカッ...もっと読む

0人が参考にしています。

6件全て見る
