ＴＳコート超硬Ｔスロットカッター 4枚刃/アンギュラ
- 通常単価(税別)
- 8,120円～11,450円
- 税込単価
- 8,932円～12,595円
通常出荷日：在庫品1日目当日出荷可能
【特長】・T溝加工用の定番カッター・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。...
詳細を確認- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | 刃径 D | 片角 θ | 刃幅 ℓ | 首長 ℓ1 | 首径 d1 | シャンク径 d | 全長 Ｌ |
| TSC－STSAGEMW | 5 | 45 | 1.2 | 4 | 2.5 | 6 | 50 |
| 30 | 2.1 | 2.5 | |||||
| 6 | 45 | 1.4 | 4 | 3 | 6 | 50 | |
| 30 | 2.7 | 2.7 | |||||
| 8 | 45 | 1.9 | 5 | 4 | 8 | 60 | |
| 30 | 3.7 | 3.6 | |||||
| 10 | 45 | 2.4 | 6 | 5 | 10 | 70 | |
| 30 | 4.6 | 4.5 |
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜4 | 5〜9 | 10〜29 | 30〜49 | 50〜 |
| 値引率 | 価格表 | 5％ | 10％ | 15％ | [お見積り] |
推奨切削条件
型番 TSC-STSAGEMW
- この表は、Rd（切込幅）=0.15D、Ad（刃幅）=2mmを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 180 | 2,380 | 120 | 1,590 | 90 | 1,200 |
| 6 | 143 | 1,590 | 95 | 1,060 | 72 | 800 |
| 8 | 107 | 1,190 | 72 | 800 | 54 | 600 |
| 10 | 86 | 960 | 58 | 640 | 43 | 480 |
| 12 | 72 | 800 | 48 | 530 | 36 | 400 |
| 16 | 54 | 600 | 36 | 400 | 27 | 300 |
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- 刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 4 | 90 | 2,380 | 60 | 1,590 | 45 | 1,200 |
| 6 | 65 | 1,590 | 43 | 1,060 | 33 | 800 |
| 8 | 49 | 1,190 | 33 | 800 | 24 | 600 |
| 10 | 39 | 960 | 26 | 640 | 19 | 480 |
| 12 | 33 | 800 | 22 | 530 | 16 | 400 |
| 16 | 24 | 600 | 16 | 400 | 12 | 300 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,120円 ( 8,932円 ) | 在庫品1日目当日出荷可能 |
8,120円 ( 8,932円 ) | 在庫品1日目当日出荷可能 |
8,120円 ( 8,932円 ) | 在庫品1日目当日出荷可能 |
8,120円 ( 8,932円 ) | 在庫品1日目当日出荷可能 |
10,430円 ( 11,473円 ) | 在庫品1日目当日出荷可能 |
10,430円 ( 11,473円 ) | 在庫品1日目当日出荷可能 |
11,450円 ( 12,595円 ) | 在庫品1日目当日出荷可能 |
11,450円 ( 12,595円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・T溝加工用の定番カッター
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

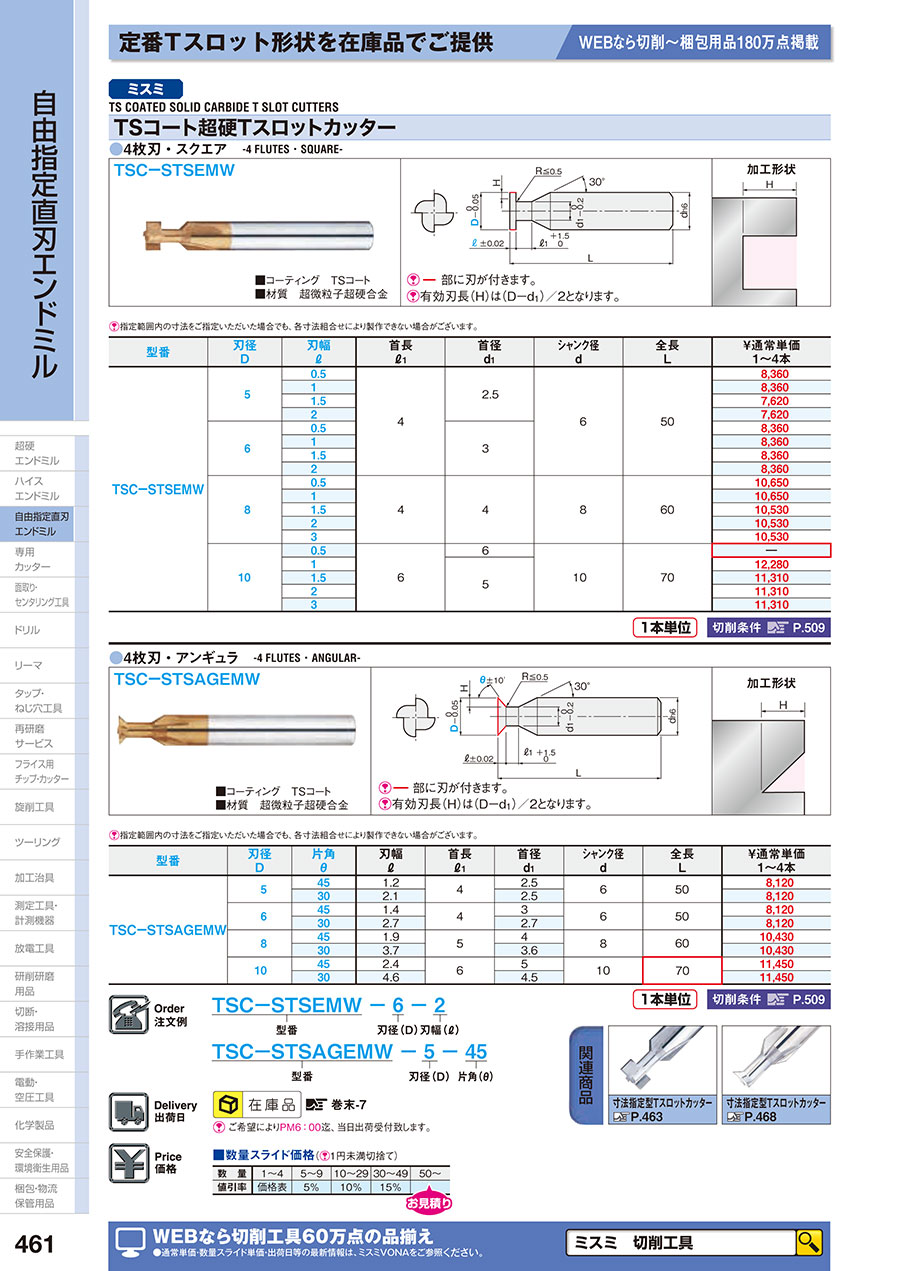

カタログ
商品担当おすすめ
ＴＳコート超硬Ｔスロットカッター 4枚刃/アンギュラのレビュー
アンダ－
4
4.02022/08/13
固定トラレ対策として
アンダ－つけるのに
非常に便利です
スペ－スいらなく切削でき
0人が参考にしています。
滑り止めの溝加工に使用
5
5.02020/04/28
以前から使用しており、特注品だと価格が高いので、加工したい寸法と形状が既製品であったので、この商品を購入しました。滑り止...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QアルミA5052、ｔ＝3.0の板の裏にC0.1を付けたい。アンギュラカッターTSC-STSAGEMWで加工可能か？
A
最小刃径が5mmですので、これが入る貫通穴が開いていれば加工可能です。首長4、片角45°を指定してください。切削条件は、送り、回転ともS50Cの1.5倍程度を目安としてください。
