| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
4,290円 ( 4,719円 ) | 在庫品1日目当日出荷可能 |
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
9,480円 ( 10,428円 ) | 在庫品1日目当日出荷可能 |
12,480円 ( 13,728円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

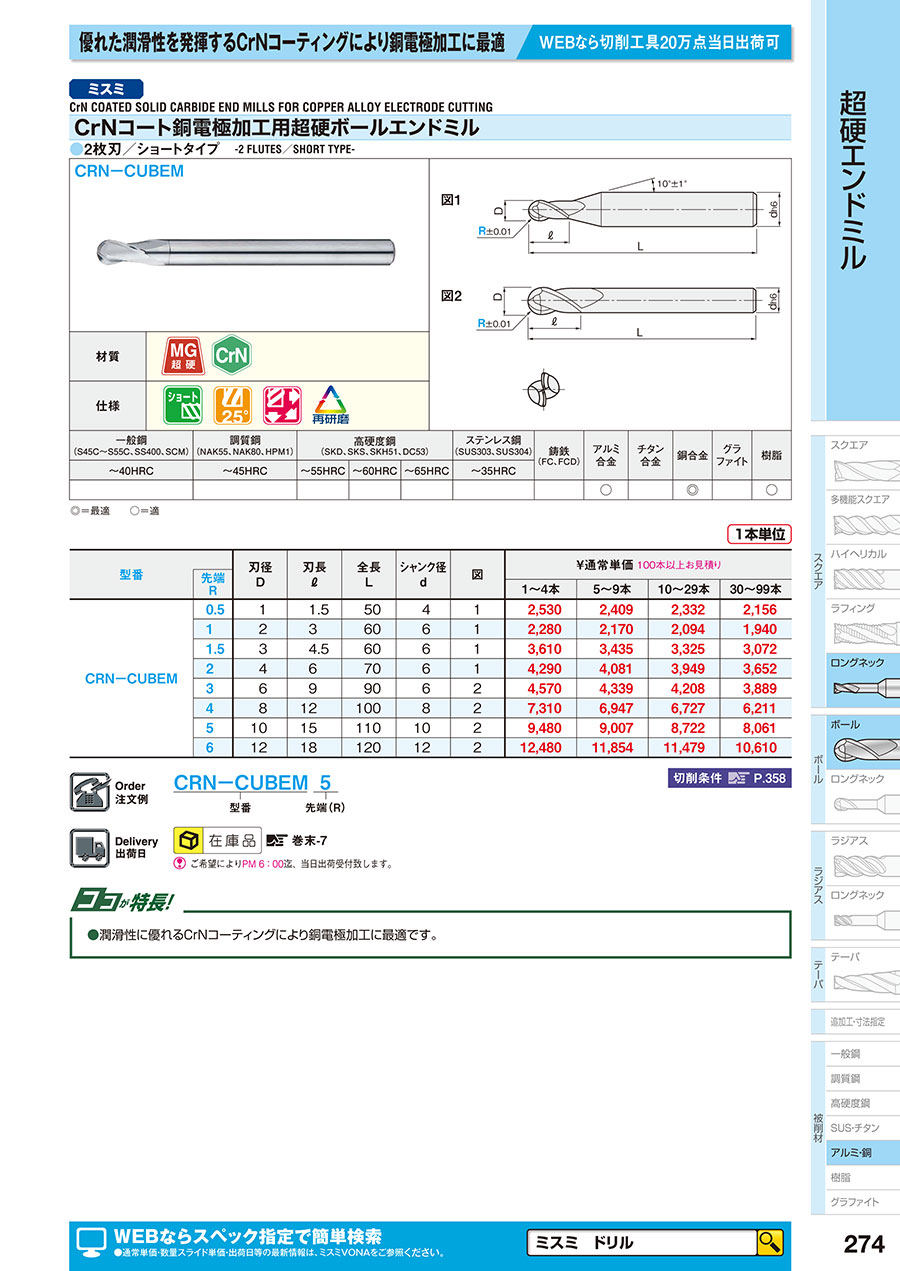

【特長】
・優れた潤滑性を発揮するCrNコーティングと切れ味重視のシャープな刃形状を採用したボールエンドミル2枚刃タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
［被削材例］
タフピッチ銅、無酸素銅、テルル銅、銅タングステン
銅および銅合金は、延性が大きく、切れ味の悪い工具で切削すると仕上げ面粗さ精度の低下や加工変形などが懸念されます。さらに、軟質のためバリが発生しやすいことも特徴です。
切削時の溶着、および仕上げ面粗さ精度の低下を防ぐために、すくい角が大きく切れ刃のシャープな工具を選んでください。
低速切削は避け、切削速度を高めた切削条件が、良好な加工面を得、バリの発生を抑えるうえで有効です。また、クーラントの種類によっては化学反応を起こし、ワークを腐食させることがありますので、クーラントの選定の際には十分ご注意ください。
■切削条件
| 被削材 | 銅合金 | |||
|---|---|---|---|---|
| 先端 R | 標準 | 高速 | ||
| 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | |
| 0.5 | 70 | 4,000 | 550 | 32,000 |
| 0.75 | 100 | 4,000 | 550 | 21,000 |
| 1 | 140 | 4,000 | 550 | 16,000 |
| 1.25 | 220 | 4,000 | 700 | 13,000 |
| 1.5 | 250 | 4,000 | 700 | 11,000 |
| 1.75 | 310 | 4,000 | 700 | 9,200 |
| 2 | 350 | 4,000 | 700 | 8,000 |
| 2.5 | 440 | 4,000 | 700 | 6,400 |
| 3 | 530 | 4,000 | 700 | 5,300 |
| 4 | 700 | 4,000 | - | - |
| 5 | 700 | 3,200 | - | - |
| 6 | 700 | 2,700 | - | - |
| 8 | 700 | 2,000 | - | - |
| 10 | 700 | 1,600 | - | - |
| Ad | ≦0.02D | |||
| Pf | ≦0.05D | |||
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「ボール半径・刃数」等の【仕様・寸法】を指定し、 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
